Лотки водоотводные бетонные

Инженерное оснащение строительных объектов современными системами поверхностного водоотвода - это необходимость, благодаря которой осуществляется искусственная защита построек и примыкающих территорий от избытка влаги и подтопления. Лотки водоотводные бетонные, как элементы ливневой канализации, являются, пожалуй, наиболее распространенным, недорогим и долговечным материалом для несложного обустройства дренажа участка.

Водоотводные бетонные лотки не стоит путать с кабель-каналами из бетона, у них разное назначение, свойство материала (характеристики бетона) и цена. Однако, допускаются в проектном описании изделия такие обозначения как: бетонные желоба или каналы бетонные.

Где встречаются бетонные лотки?

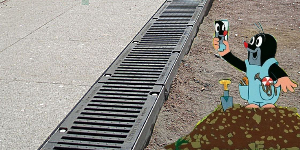

Популярность дренажных лотков из бетона ощутима, в первую очередь, в крупных мегаполисах, где инженерные коммуникации повсеместны – пешеходные зоны и места парковок, АЗС и территории автомоек, гаражи и транспортные терминалы. А также, конечно, кольцевые развязки автодорог: КАД, МКАД, ЗСД - самые крупные потребители дорогих, но надежных бетонных водоотводов выложенных в многокилометровую линию в виде витиеватой решетчатой змейки из чугуна или стали…

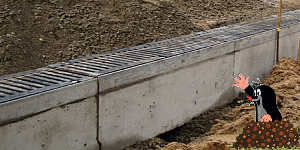

То есть, мы видим, что дренаж участка с заложением бетонного водоотводного канала, возможно, и без значительных глубинных работ на грунте, что не скажешь про сложные подземные коллекторы ливневой канализации. Поэтому, при монтаже бетонных лотков и организации поверхностного (линейного) дренажа совсем необязательно разрушать весь «пирог» дорожного полотна, а вполне достаточно проделать врезку желоба на глубину габаритных размеров лотка с учетом бетонной обоймы.

Какие бывают водоотводные бетонные лотки?

Бетонные лотки для водоотвода изготавливаются длиной 1000 мм, при диапазоне высоты от 60 до 700 мм, с фиксированной шириной гидравлического сечения: DN100, DN110, DN150, DN160, DN200, DN300, DN400, DN500.

Интересный факт!
Только тульские производители, с самого начала своей деятельности и по сегодняшний день, имеют в своем арсенале лотки водоотводные бетонные, размеры сечения которых - 110 и 160 мм, типа BetoMax - на российском рынке аналогов с таким характеристиками нет!

Поэтому, при подготовке и построении поверхностного водоотвода в условиях дефицита времени, нужно учитывать фактор доступности или быстрой замены бетонного лотка, как впрочем, любого инженерного другого оборудования!

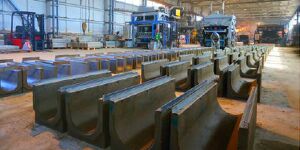

Каналы водоотводные бетонные, условно, можно разделить на две группы, отличающиеся друг от друга методом производства, назначением и стоимостью:

• Первая группа - каналы общего назначения, предназначенные для использования в местах с допустимыми нагрузками на лоток 250 кН, по системе Европейского Стандарта EN1433 – класс нагрузки C250 (25 тонн на один метр квадратный). При комплектовании таких дренажных лотков водоприемными решетками класса нагрузки A15 и B125, например, пластиковыми или стальными, допустимые нагрузки в местах установки лотков будут соответствовать допустимой нагрузке, воспринимаемой решеткой, 15кН или 125кН соответственно.

Другими словами, класс нагрузки бетонного лотка определяется классом установленной на него водоприемной решетки!

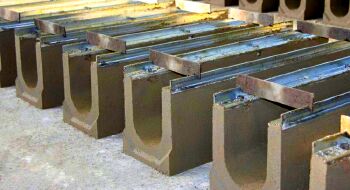

• Вторая группа - лотки серии MAXI, SUPER и BGU-Z изготовленные методом вибропрессования из армированного бетона марки B55 и фибробетона. Бетонные желоба этой серии выпускаются с интегрированными в них усиливающими насадками, что позволяет конструкции выдерживать колоссальные нагрузки класса D400, E600 и F900. Кромка или борта канала могут быть усилены стальной оцинкованной или чугунной насадкой со стальными анкерными штифтами и укомплектованы чугунной решеткой соответствующего класса нагрузки.

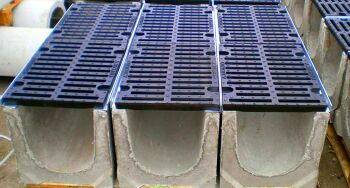

Как правило, водоотводные бетонные лотки усиленной серии отпускаются только в комплекте с водоприемной решеткой, равно как и решетка класса D-F не продается отдельно, без лотка.

Решение производителей вполне объяснимо: каждая решетка имеет фирменную визуальную маркировку, по которой легко угадывается завод-изготовитель, а самостоятельно сделанный дренажный канал, зачастую не соответствующий техническим нормам, по причине экономии денег или технологической неподготовленности, постепенно начинает разрушаться,а это влечет за собой неблагоприятные последствия в имиджевом поиске для указанного на решетке производителя.

При организации вертикального стока лотки должны изготавливаться с отверстиями в дне лотка, со стороны гребня лотка, для последующей установки и подсоединения к стандартным пластиковым трубам канализации.

Примечание
Лотки с вертикальным водосливом стали обязательной номенклатурой у любого производителя бетонных желобов, но практика показывает, что заказчик попросту забывает о существовании такого готового решения. Выход: просверливаем отверстие на дне лотка нужного диаметра (сверлится легко) и вставляем резиновый или полимерный патрубок, после чего подсоединяем канализационную трубу, и система готова к работе.

Из чего делаются бетонные лотки?

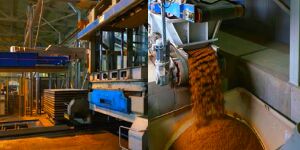

Для достижения долговечного и качественного продукта, при производстве бетонных лотков используются современные материалы - бетон B55 и фибробетон, которые соответствую строительным нормам и ГОСТам.

Требования к бетону и к водоотводным латкам из бетона:

• Лотки и пескоуловители изготавливаются из тяжелого мелкозернистого бетона марки B55 по ГОСТ 26633, марка бетона по морозостойкости: F300, а по водонепроницаемости: W10. Данные изделия имеют характеристики соответствующие документу о качестве ТУ-5858-002-92650094-2014.
• Лотки из фибробетона - это бетонные каналы, в состав которых интегрированы полипропиленовые волокна, благодаря которым повышается прочность бетона на изгиб до 25% и снижаются усадочные деформации до 30%. Класс по прочности на сжатие: B35, морозостойкость: F200 и водонепроницаемость: W2. Изделия из фибробетона выпускаются по СТО 72566411-1.02-2012.

Как купить бетонные каналы?

Если у вас есть объект, на участке которого необходимо организовать эффективную, с большим сроком эксплуатации, систему поверхностного водоотведения, то первое с чего стоит начинать - это подбор элементов дренажа в соответствие с заявленной нагрузкой той зоны, где будут заложены данные системы. Если Вы решили купить бетонные водоотводные лотки для пешеходной зоны, либо для зоны проезда автотранспорта, стоит помнить, что все дополнительные аксессуары (решетки, пескоуловители или дождеприемники) должны соответствовать одинаковому или большему классу нагрузки. Дело в том, что цена на бетонные лотки, как правило, ниже, чем цена на его комплектующие, что очень часто вызывает недоразумение у неподготовленного покупателя.

Да, это так!
Оцинкованная сталь или высокопрочный чугун - материалы, используемые при производстве водоприемных решеток, стоят на порядок дороже бетона. Поэтому, всегда следует учитывать цену каждого элемента, а так же стоимость всего комплекта, то есть, бетонного водоотводного лотка с водоприемной решеткой, с учетом предполагаемых нагрузок согласно EN1433.

Производство и продажа бетонных лотков, доставка во все регионы страны, а также проектное решение надежных дренажных систем для долгой и бесперебойной работы водоотвода!
