Лоток BetoMax ЛВ-11.19.18

Лоток BetoMax DN110 H180 c чугунными решетками

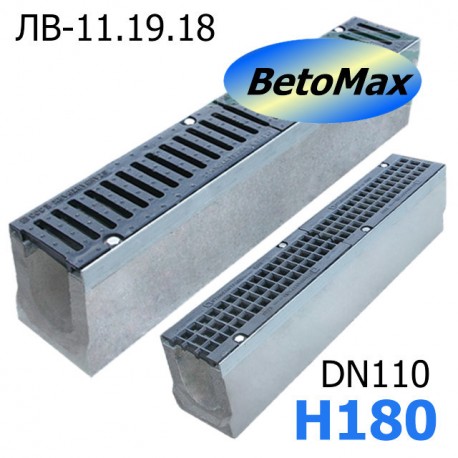

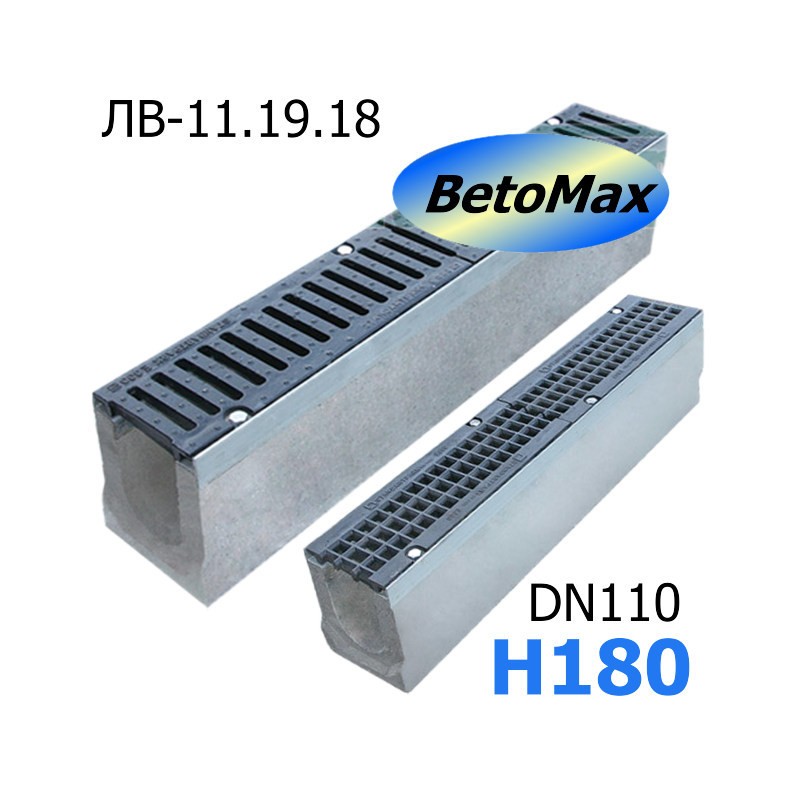

Следующий ливневый бетонный лоток BetoMax в серии каналов шириной гидравлического сечения DN110 (110 мм), имеет габаритную высоту - H180 (180 мм), маркируется - BetoMax ЛВ-11.19.18.

Самый востребованный типоразмер водоотводного бетонного лотка, который благодаря своей высоте стал оптимальным для большинства решений в серии. Широко применяется при организации ливневки на АЗС, промзонах и дорожном строительстве.

При построении линейного водоотвода с применением лотков с переменным сечением (с уклоном), бетонный канал BetoMax DN110 H180 является вторым прямым лотком, который можно установить между 10 и 11 номерами желобов с уклоном.

В виде дополнительной опции в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра) – при этом к артикулу изделия в конце добавиться …09.

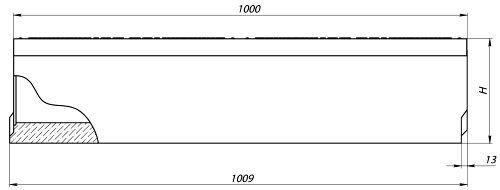

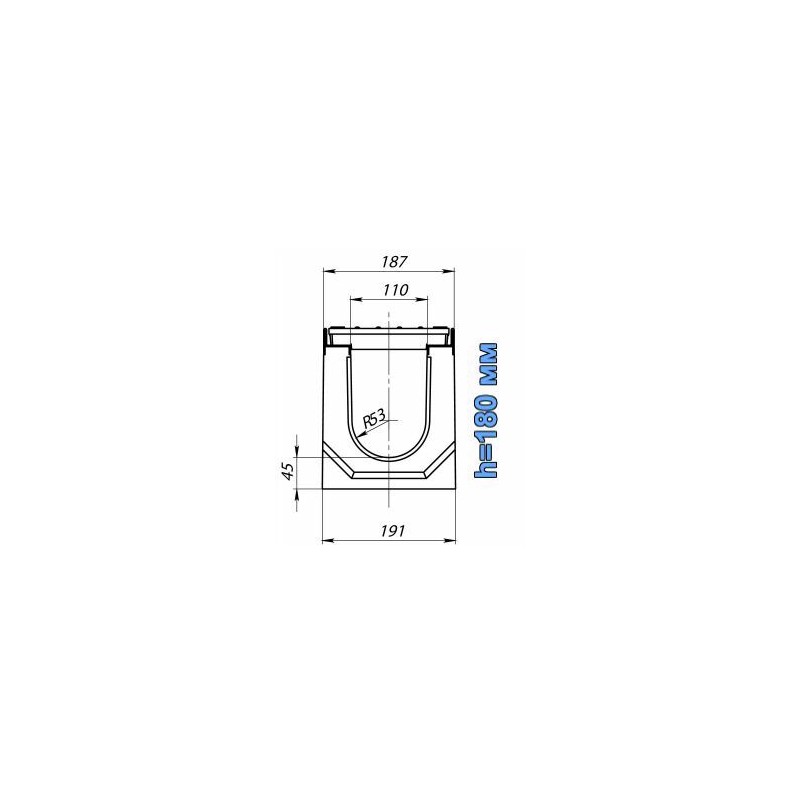

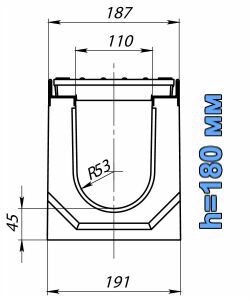

Чертежный вид лотка BetoMax DN110 H180

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Комплектация

Лотки BetoMax отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные БетоМакс поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е чугунные решетки решетки из высокопрочного чугуна длиной 500 мм, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на один погонный метр комплекта).

Решетки в комплекте с лотком

Комплект: лоток водоотводный BetoMax ЛВ-11.19.18-Б бетонный с решеткой чугунной ВЧ-50, кл. D

•

  Щелевая "Протектор"
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 04152

•

  Ячеистая
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 041544

Комплект: лоток водоотводный BetoMax ЛВ-11.19.18-Б бетонный с решеткой чугунной ВЧ-50, кл. E

•

  Щелевая
  класс нагрузки E600
  Лоток с такой решеткой имеет артикул 04150

•

  Ячеистая
  класс нагрузки E600
  Лоток с такой решеткой имеет артикул 04154

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN110 H180 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN110:

Также лотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
