Лоток BetoMax ЛВ-11.19.23

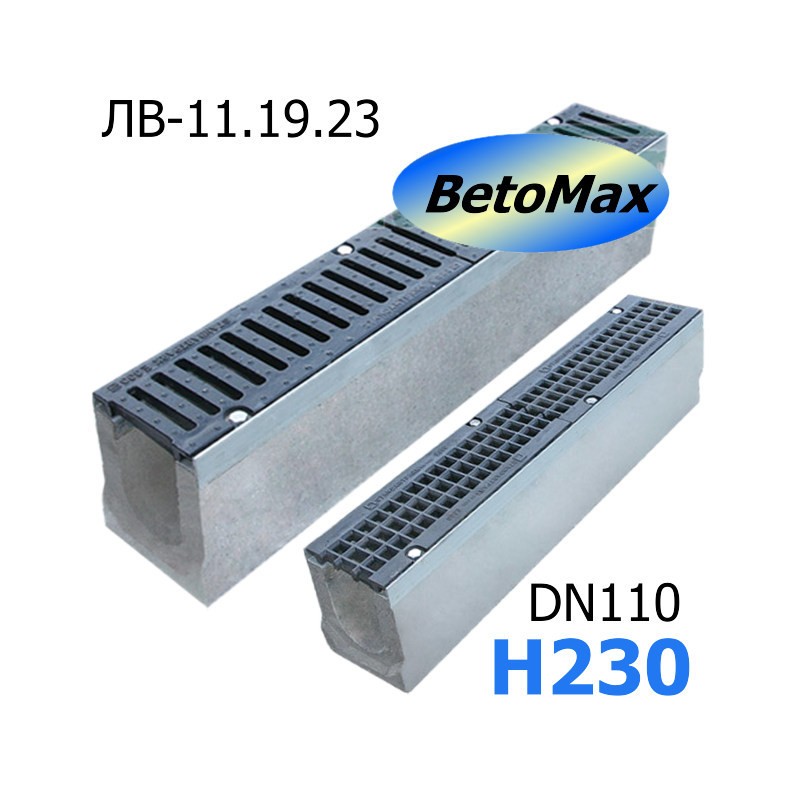

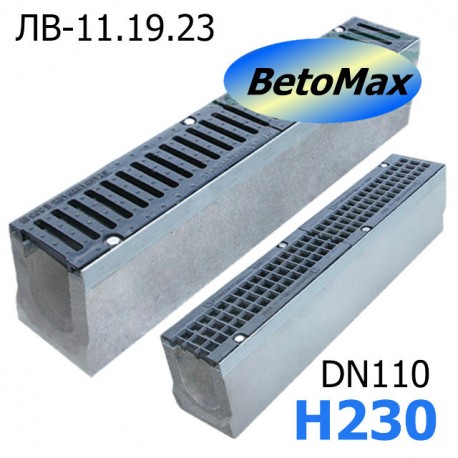

Лоток BetoMax DN110 H230 c чугунными решетками

Если нужен крупный бетонный дренажный лоток, способный перегонять до 15,8 литров в секунду, при стандартной разуклонке в 0,5% на 1 метр пог., и нет ограничений по глубине заложения, то следует выбирать BetoMax ЛВ-11.19.23. С экономической точки зрения он также интересен, так как цена на это канал не слишком отличается от предыдущих менее крупных желобов.

Ширина гидравлического сечения лотка BetoMax ЛВ-11.19.23 составляет DN110 (110 мм), а высота по внешней части - H230 (230 мм), габаритные размеры лотка: 1000х187х230 мм., часто применяется при организации линейного водоотвода на АЗС, промзонах и дорожном строительстве.

При построении поверхностного водоотвода с применением лотков с внутренним уклоном, бетонный канал BetoMax ЛВ-11.19.18 - водоотводный лоток бетонный DN110 H230 является третьим прямым лотком, который замыкает цепочку из лотков с уклоном (при необходимости устанавливается последним).

В виде дополнительной опции в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра) – при этом к артикулу изделия в конце добавиться …09.

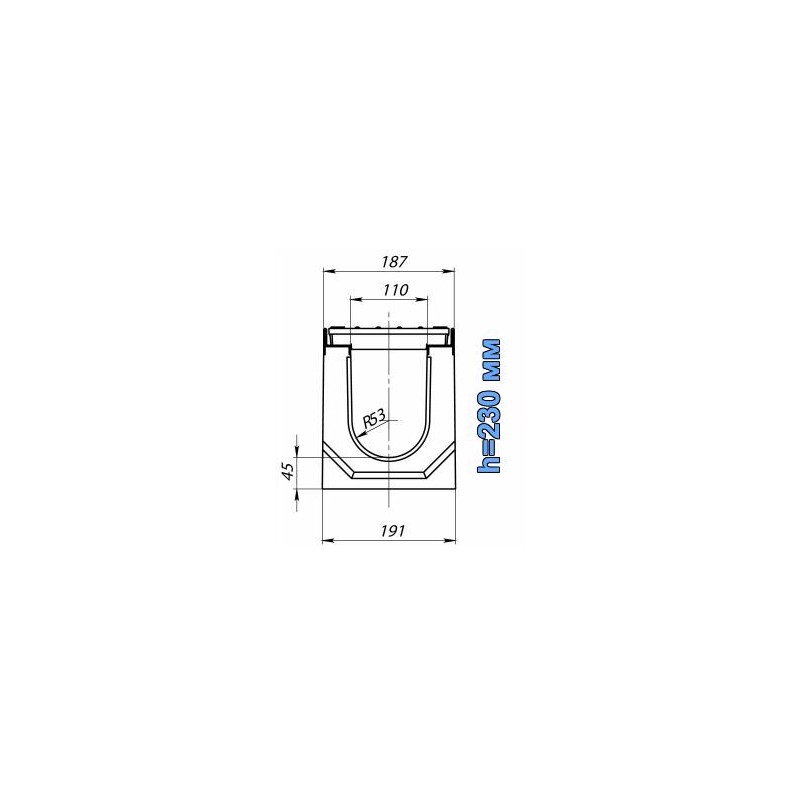

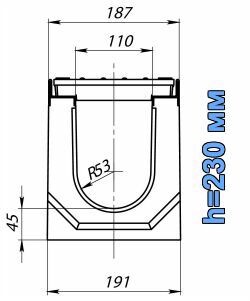

Чертежный вид лотка BetoMax DN110 H230

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Комплектация

Лотки BetoMax отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные БетоМакс поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е чугунные решетки решетки из высокопрочного чугуна длиной 500 мм, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на один погонный метр комплекта).

Решетки в комплекте с лотком

Комплект: лоток водоотводный BetoMax ЛВ-11.19.23-Б бетонный с решеткой чугунной ВЧ-50, кл. D

•

  Щелевая "Протектор"
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 04102

•

  Ячеистая
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 041044

Комплект: лоток водоотводный BetoMax ЛВ-11.19.23-Б бетонный с решеткой чугунной ВЧ-50, кл. E

•

  Щелевая
  класс нагрузки E600
  Лоток с такой решеткой имеет артикул 04100

•

  Ячеистая
  класс нагрузки E600
  Лоток с такой решеткой имеет артикул 04104

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN110 H230 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN110:

Также лотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
