СО-200 Бетонный лоток DN200 H270 коробчатый (кюветный для канавы)
> Водоотвод>Бетонные лотки>Коробчатые лотки для канавы (кюветные)>Бетонный лоток DN200 H270, стенка 47 мм

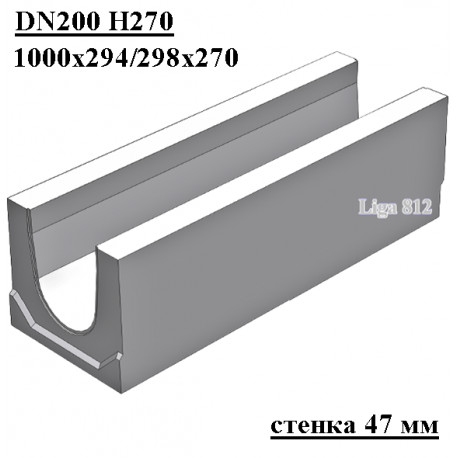

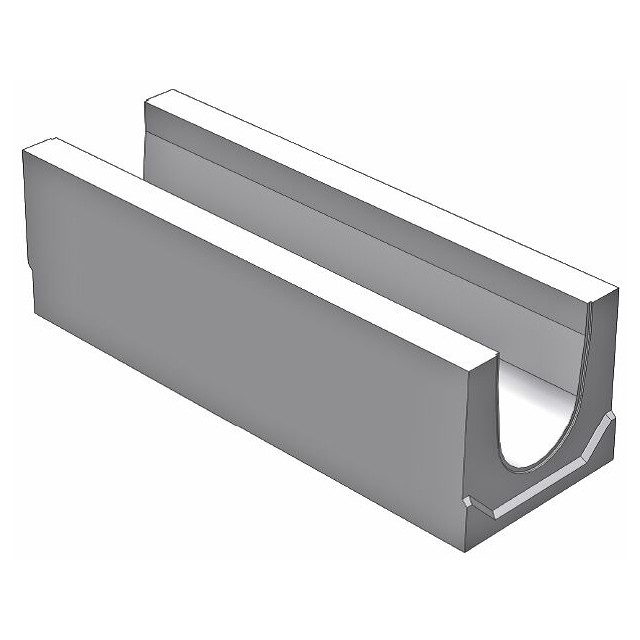

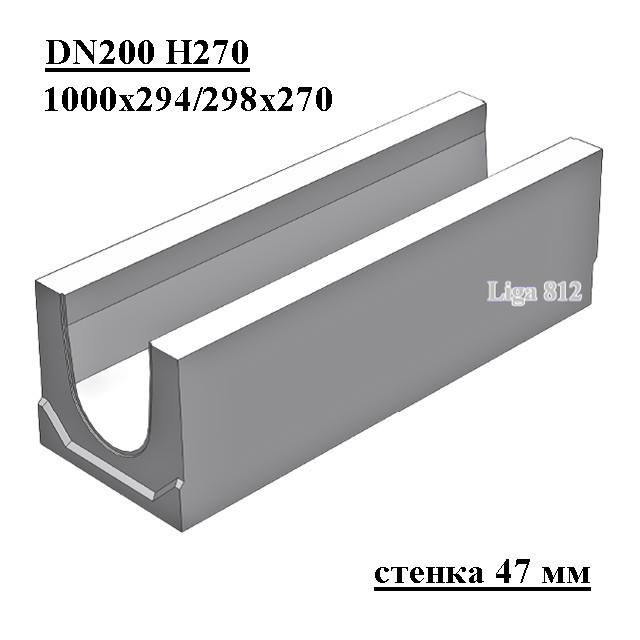

Цена снижена! Лоток водоотводный DN200 H270 бетонный коробчатый, стенка 47 мм (кюветный для канавы) Увеличить

Бетонный лоток DN200 H270, стенка 47 мм

Лоток водоотводный бетонный DN200 H270 коробчатый, стенка 47 мм

  • Размеры (ДхШхВ), мм: 1000х294/298х270
  • Сечение: DN200 U-образное.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип лотка: кюветный для канавы
  • Вес лотка: 106,0 кг.
  • Артикул: Б40623061
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

1140 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 280,00 руб

-5%

2 400,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый DN200 H270 без насадки, стенка 47 мм (кюветный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х294/298х270
Гидравлическое сечение Ширина DN200 (200 мм), высота 200 мм.
Вес, кг 106,0
Артикул Б40623061
Проходное сечение 402 см²
Пропускная способность 22,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства линейного водоотвода на территориях с большой площадью водосбора.
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и водоприемные решетки
Кол-во на паллете 10 шт.

Подробнее

Купить бетонный лоток DN200 H270, стенка 47 мм для канавы

Наша компания предлагает купить лоток водоотводный DN200 H270 бетонный коробчатый с толщиной стенки 47 мм кюветного типа, для организации поверхностного дренажа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии СО-200 формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Крупный дренажный канал шириной гидравлического сечения DN200, U-образной формы проходного сечения, производится с толщиной бортика 47 мм, основания 70 мм методом вибпропрессования. С характеристикой проходного сечения - 402 см², пропускная способность канала составляет 22,3 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода.

При каскадном способе построения линии водоотвода для канавы, лоток водоотводный бетонный коробчатый DN200 с высотой Н220 (220 мм) может быть установлен четвертым номером, между типоразмерами имеющих высоту 245 и 295 мм. Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 70 мм, то можно допустить и шаг в 50 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 200 мм.

Все типоразмеры в серии лотков сечениемСО-200мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:

В се высоты в серии DN200. стенка 47 мм

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка СО-200 H270

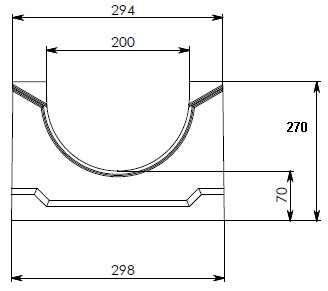

Чертеж лотка СО-200 H270 со стенкой 47 мм

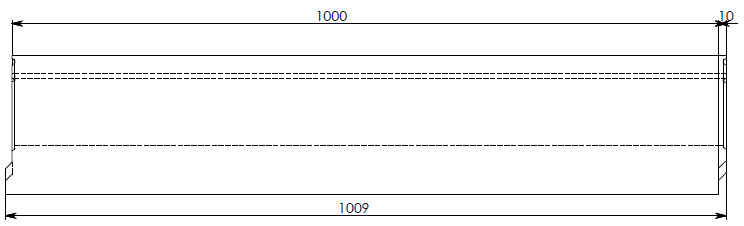

Чертеж лотка СО-200 H270 со стенкой 47 мм, вид спереди

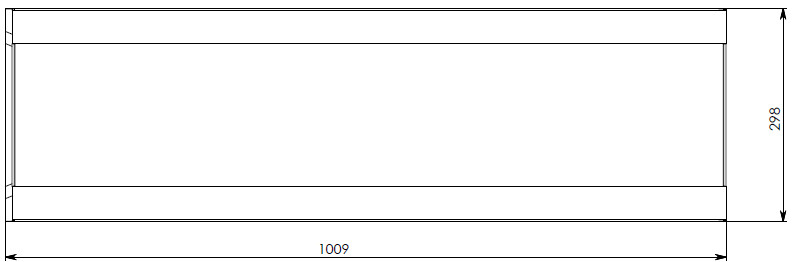

Чертеж лотка СО-200 H270 со стенкой 47 мм, вид сверху
