Бетонный лоток DN200 H360 коробчатый (кюветный для канавы), СО-200
> Водоотвод>Бетонные лотки>Коробчатые лотки для канавы (кюветные)>Бетонный лоток DN200 H360, стенка 47 мм

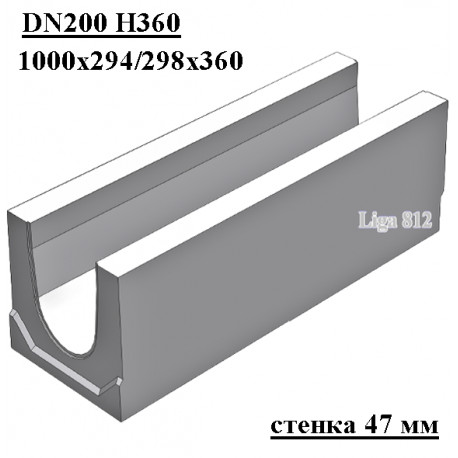

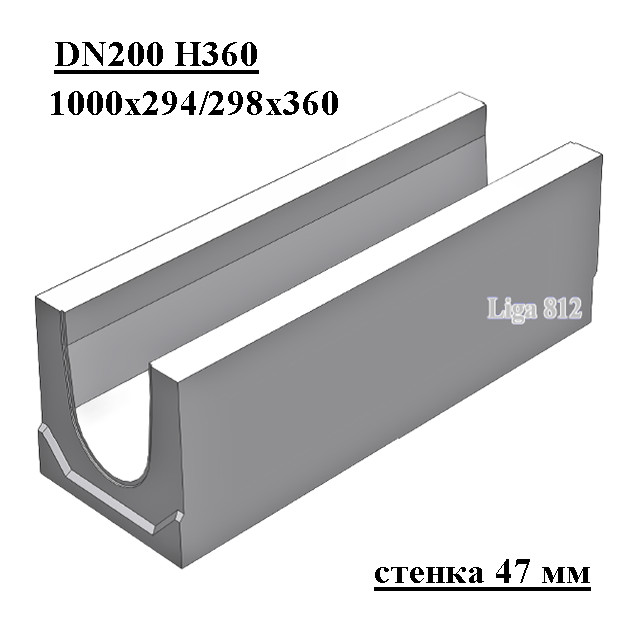

Цена снижена! Лоток водоотводный DN200 H360 бетонный коробчатый, стенка 47 мм (кюветный для канавы) Увеличить

Бетонный лоток DN200 H360, стенка 47 мм

Лоток водоотводный бетонный DN200 H360 коробчатый, стенка 47 мм

  • Размеры (ДхШхВ), мм: 1000х294/298х360
  • Сечение: DN200 U-образное.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип лотка: кюветный для канавы
  • Вес лотка: 124,0 кг.
  • Артикул: Б40622036
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 840,40 руб

-10%

3 156,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый DN200 H360 без насадки, стенка 47 мм (кюветный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х294/298х360
Гидравлическое сечение Ширина DN200 (200 мм), высота 290 мм.
Вес, кг 124,0
Артикул Б40622036
Проходное сечение 432 см²
Пропускная способность 24,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства линейного водоотвода на территориях с большой площадью водосбора.
Особенности Может быть выполнен с вертикальным отводом (выпуском) под трубу диаметром 110-160 мм
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и водоприемные решетки
Кол-во на паллете 9 шт.

Подробнее

Купить бетонный лоток ЛВК DN200 H360, стенка 47 мм для канавы

Наша компания предлагает купить лоток водоотводный DN200 H360 бетонный коробчатый с толщиной стенки 47 мм кюветного типа, для организации поверхностного дренажа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии СО-200 формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Крупный ливневый водосточный канал шириной гидравлического сечения DN200, U-образной формы проходного сечения, производится с толщиной бортика 47 мм, основания 70 мм методом вибпропрессования. С характеристикой проходного сечения - 432 см², пропускная способность канала составляет 24,0 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода.

При каскадном способе построения линии водоотвода для канавы, лоток водоотводный бетонный коробчатый DN200 с высотой Н360 (360 мм) может быть установлен девятым номером, между типоразмерами имеющих высоту 345 и 370 мм. Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 70 мм, то можно допустить и шаг в 50 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 200 мм.

Все типоразмеры в серии лотков сечением СО-200мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:

В се высоты в серии DN200. стенка 47 мм

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

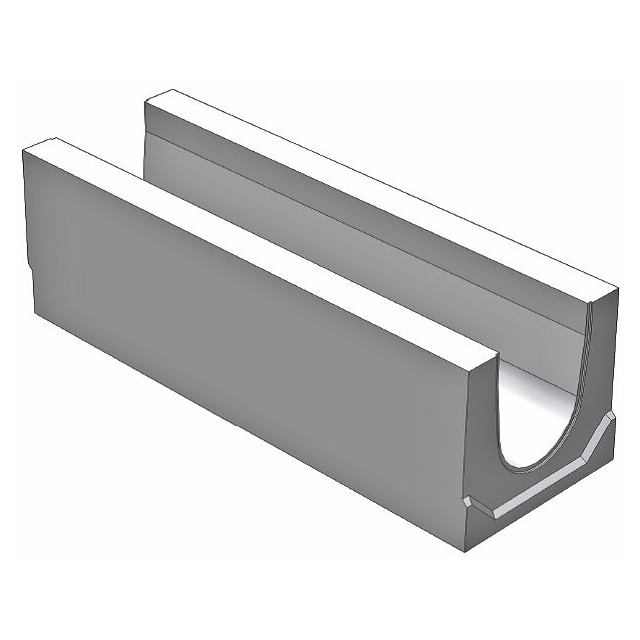

Чертежный вид лотка СО-200 H360

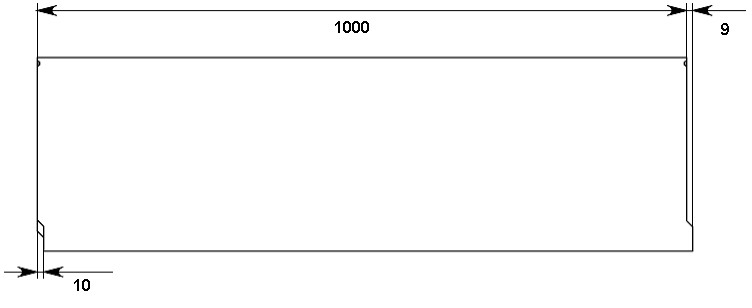

Чертеж лотка СО-200 H360 со стенкой 47 мм
Чертеж лотка СО-200 H360 со стенкой 47 мм, вид спереди

Чертеж лотка СО-200 H360 со стенкой 47 мм, вид сверху
