Лоток водоотводный ЛВ-10.14.13 - бетонный (стандартный)
> Водоотвод>Бетонные лотки>Бетонные лотки ЛВ>Лоток DN100 H125 бетонный

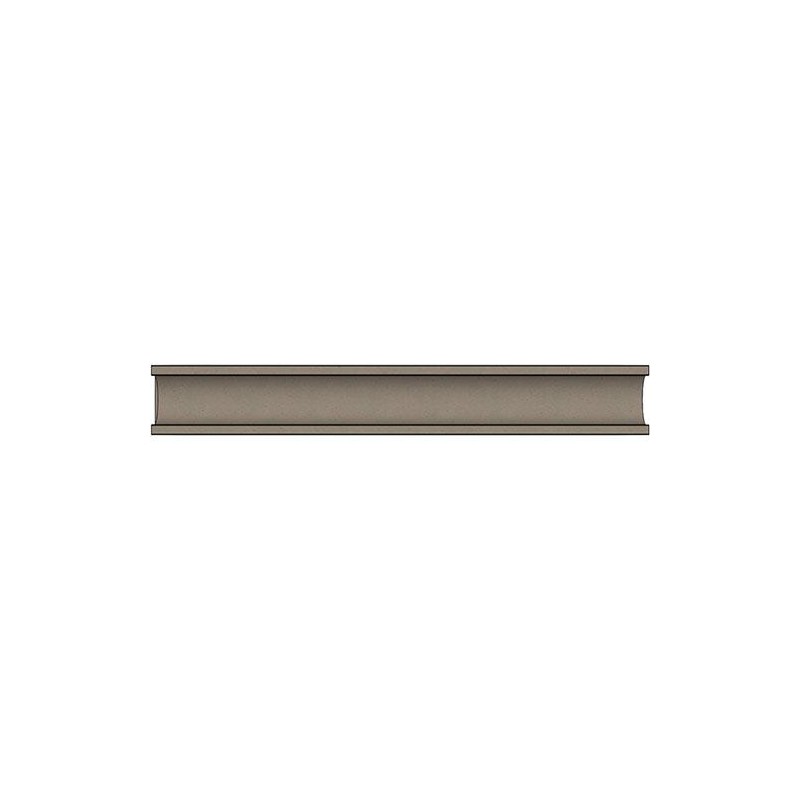

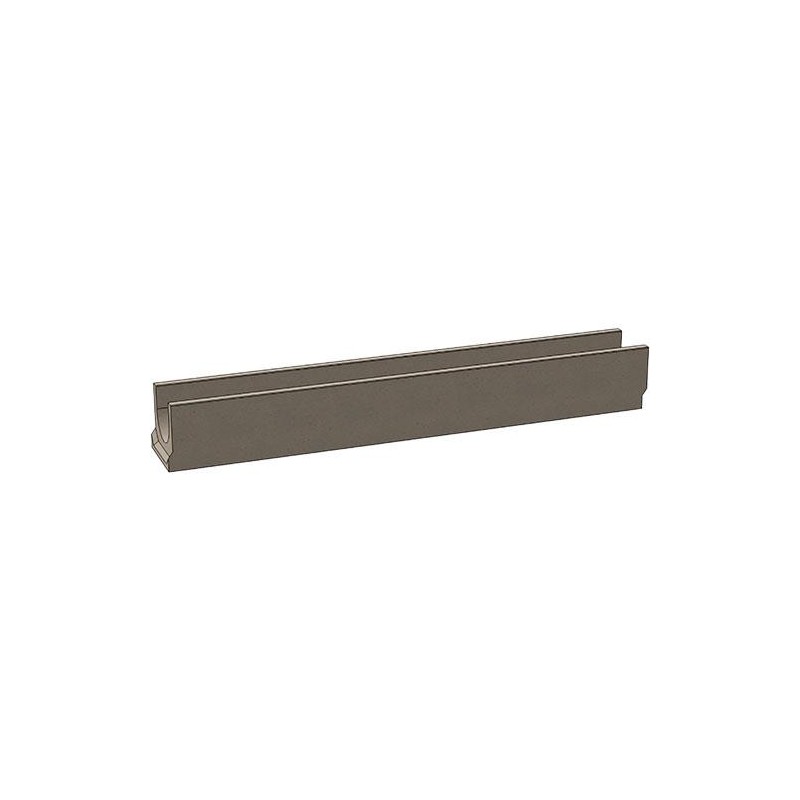

Лоток водоотводный ЛВ-10.14.13 - бетонный Увеличить
Назад Далее

Лоток DN100 H125 бетонный

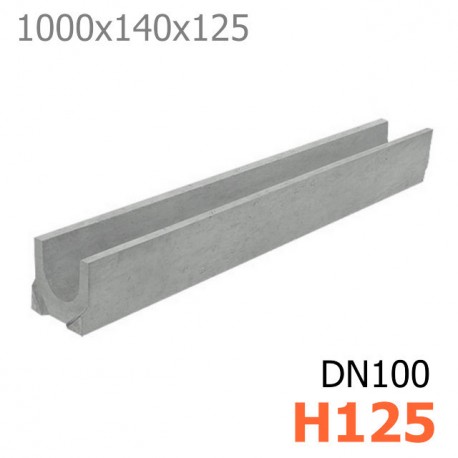

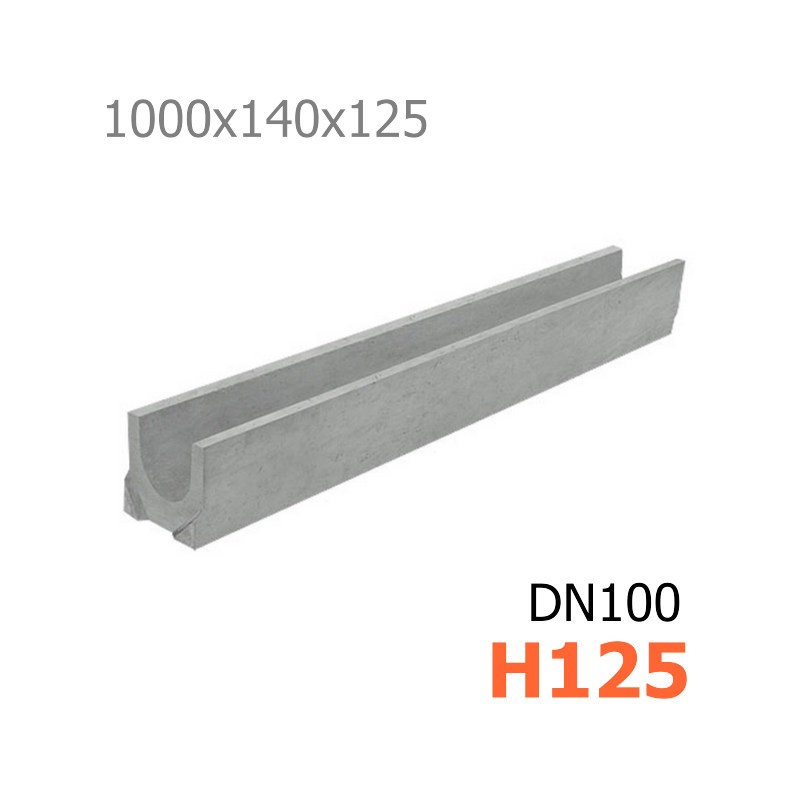

Лоток водоотводный ЛВ-10.14.13 - бетонный

  • Размеры (ДхШхВ), мм: 1000х140х125
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 23 кг.
  • Артикул: 400
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

972 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

730,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.14.13 - бетонный (стандартный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х140х125
Гидравлическое сечение Ширина DN100 (100 мм), высота 90 мм.
Вес, кг 23
Артикул 400
Проходное сечение 94.8 см²
Пропускная способность 4,18 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог...
Особенности Может быть выполнен с вертикальным патрубком: лоток водоотводный ЛВ-10.14.13 – бетонный с вертикальным водосливом (арт. 4001)
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

Бетонный лоток DN100 H125 стандартный

Дренажный канал 10.14.13 с нормальным бюджетом, который вот уже 20 лет сочетает в себе простоту конструкции и положительные отзывы!

Лоток водоотводный ЛВ-10.14.13 - бетонный, среди прочих систем поверхностного водоотвода, является самым узнаваемым и популярным типоразмером, так как имеет оптимальные размеры для большинства решений в серии DN100. Удачное сочетание габаритов бетонного желоба позволяет использовать его на автостоянках, парковках, тротуарах и обочинах дорог.

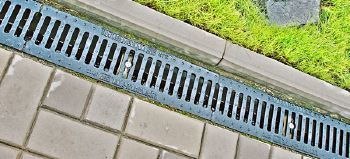

Лоток водоотводный ЛВ-10.14.13 - бетонный на обочинах дорог

Лоток производится с шириной внутреннего сечения DN100 (100 мм) и с габаритной высотой H125 (125 мм), при том, что внутренняя высота бетонного канала составляет 90 мм. Пропускная способность ЛВ-10.14.13 отмечена средним показателем – 4,18 литров в секунду при условии, что уклон будет выверен не менее чем 0,5% или 5 мм на 1 метр длины линии канала.

Дополнительная опция к дренажному лотку этой серии – лоток водоотводный ЛВ-10.14.13 – бетонный с вертикальным водосливом (арт. 4001), на дне которого расположен специальный патрубок для соединения с трубой 110 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

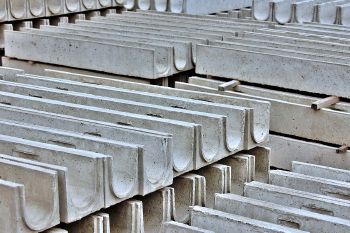

Лоток водоотводный ЛВ-10.14.13 - бетонный отправляется в путь

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

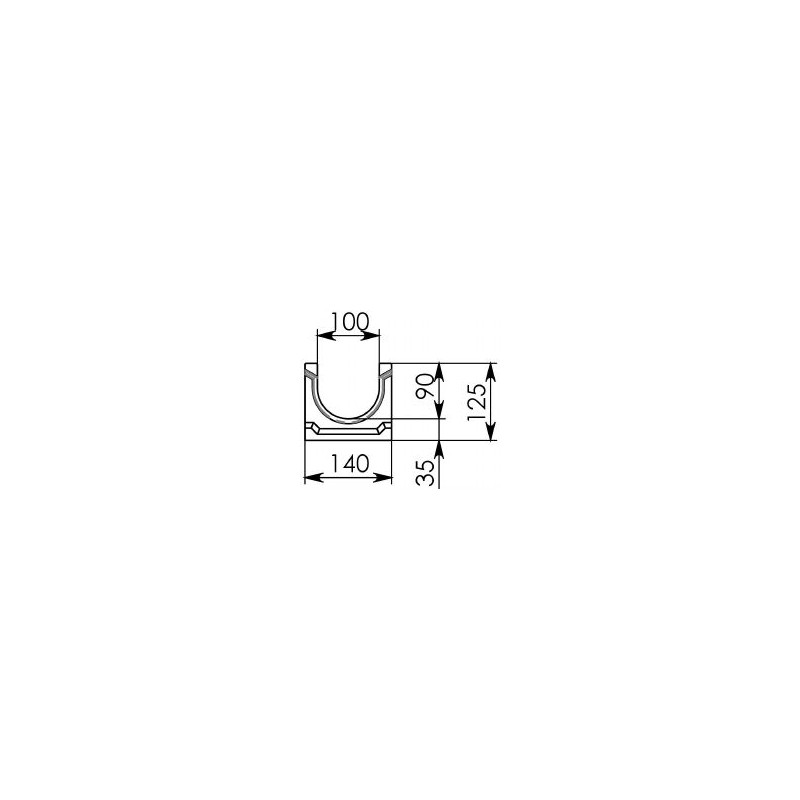

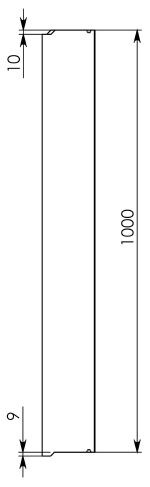

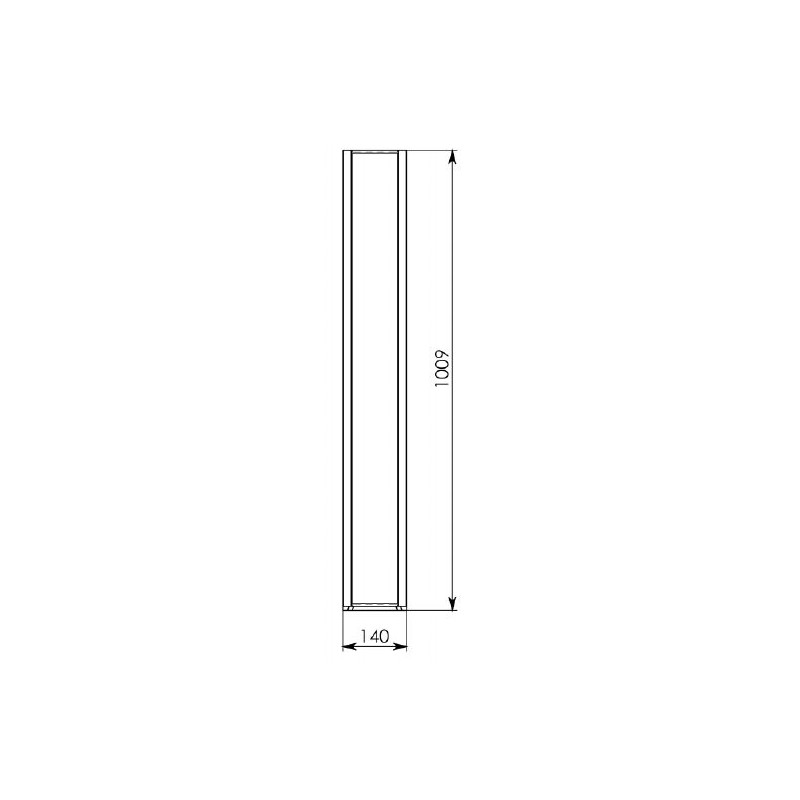

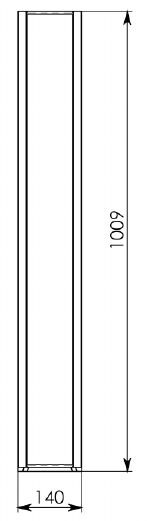

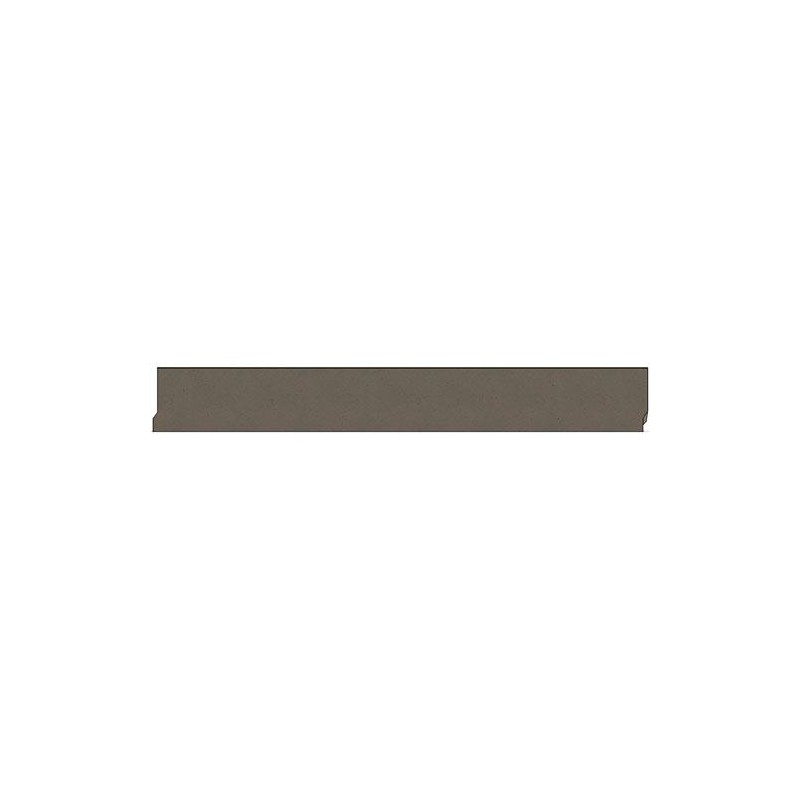

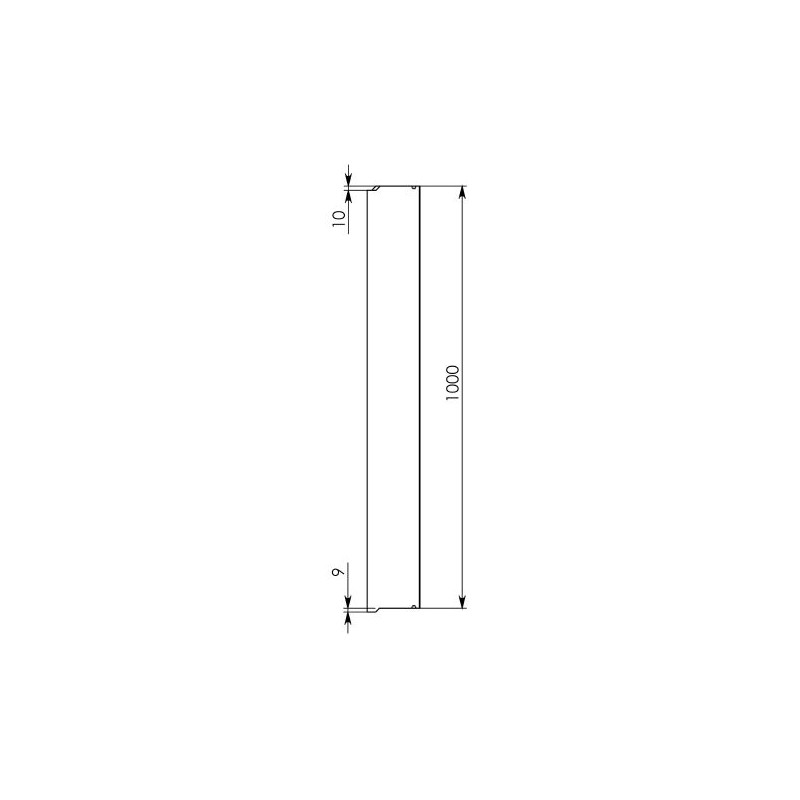

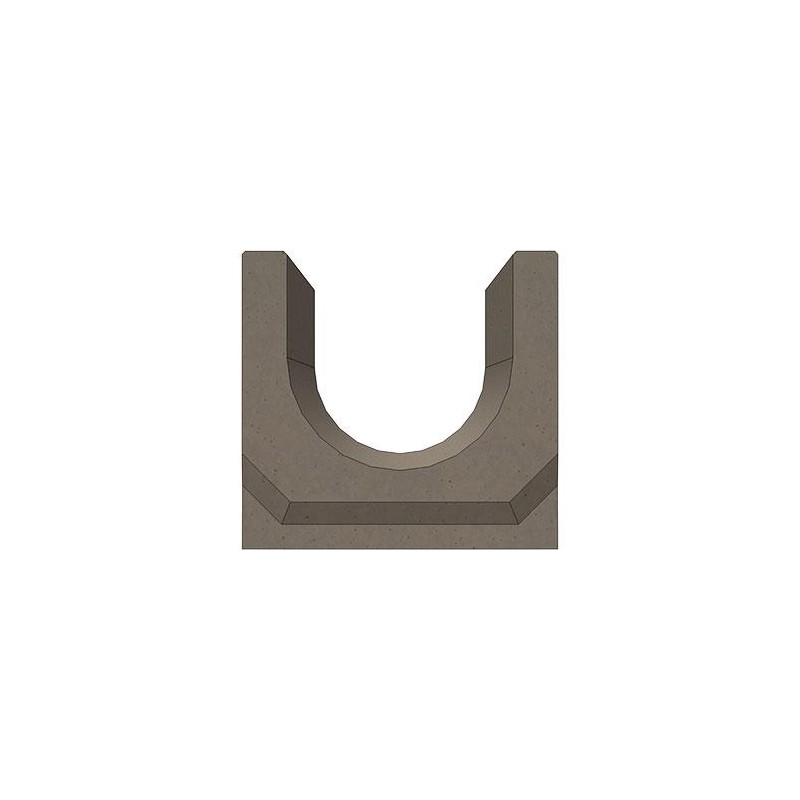

Чертежный вид лотка ЛВ-10.14.13

Схема 1: Лоток водоотводный ЛВ-10.14.13 - бетонный Схема 2: Бетонный лоток DN100 H125Схема 3: Лоток водоотводный ЛВ-10.14.13 - бетонный

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H125 и трубы Ø110 мм:

Схема построения ЛВ-10.14.13

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.14.13

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.14.13 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.14.13 - бетонный (стандартный) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток для водостока по выгодно-низкой цене.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
