Лоток водоотводный ЛВ-10.16.13,2 - бетонный (стандартный)
> Водоотвод>Бетонные лотки>Бетонные лотки ЛВ>Лоток DN100 H132 бетонный

Цена снижена! Лоток водоотводный ЛВ-10.16.13,2 – бетонный Увеличить
Назад Далее

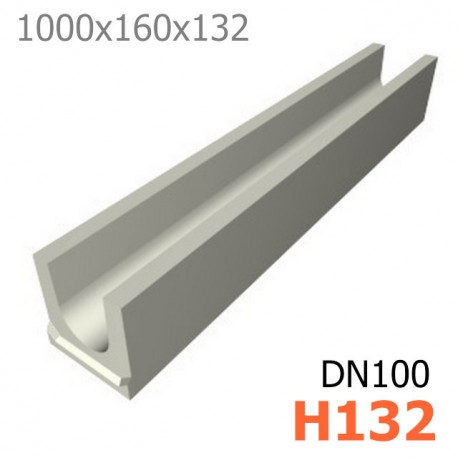

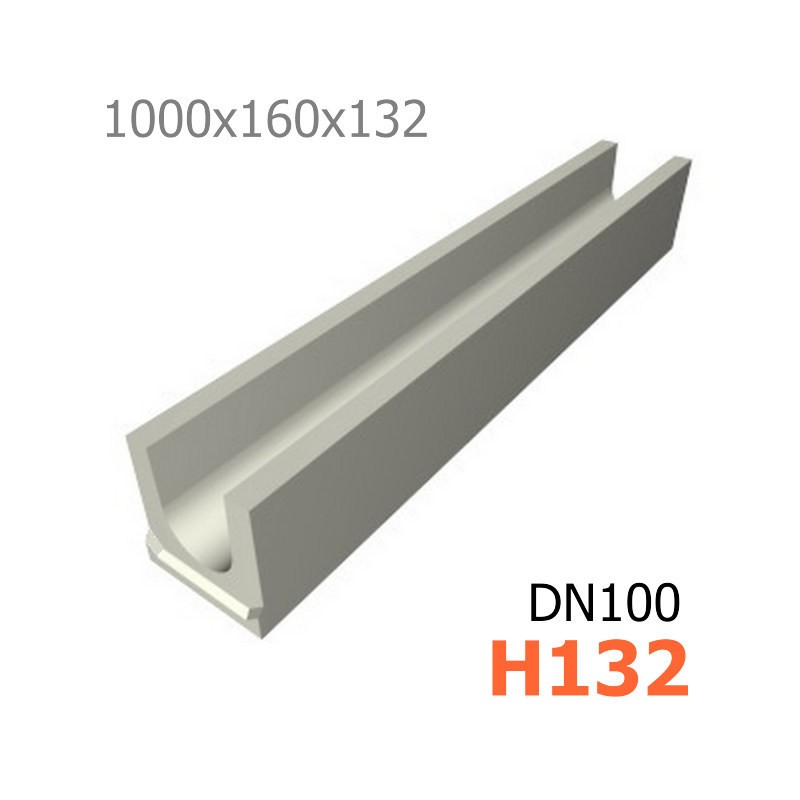

Лоток DN100 H132 бетонный

Лоток водоотводный ЛВ-10.16.13,2 - бетонный

  • Размеры (ДхШхВ), мм: 1000х160х132
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 32 кг.
  • Артикул: 401
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

1470 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 134,00 руб

-25%

1 512,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.16.13,2 - бетонный (стандартный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х132
Гидравлическое сечение Ширина DN100 (100 мм), высота 97 мм.
Вес, кг 32,0
Артикул 401
Проходное сечение 86 см²
Пропускная способность 4,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на пешеходных и проезжих зонах с небольшой площадью водосбора
Особенности Может быть выполнен с вертикальным патрубком: Лоток водоотводный ЛВ-10.16.13,2 - бетонный с вертикальным водосливом (арт. 4011)
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

Бетонный лоток DN100 H132 стандартный

Лоток водоотводный ЛВ-10.16.13,2 – бетонный можно сравнить с традиционным 10.14.13, и так как характеристики каналов схожи, с небольшой разницей по ширине, то в случае, когда поджимают сроки монтажа, а материала в наличии нет, то было бы целесообразно заменить один ливневый лоток бетонный на другой.

Бетонный лоток DN100 H132 применяется для обустройства ливневки на пешеходных и проезжих зонах с небольшой площадью водосбора, способен выдерживать нагрузки до 25 тонн/ м. кв. Неплохие гидравлические характеристики – 4,6 литров в секунду при уклоне 0,5% или 5 мм на один метр желоба.

Данный типоразмер, также производится с вертикальным выпуском для соединения с трубой 110 мм: лоток водоотводный ЛВ-10.16.13.2 – бетонный с вертикальным водосливом (арт. 4011). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

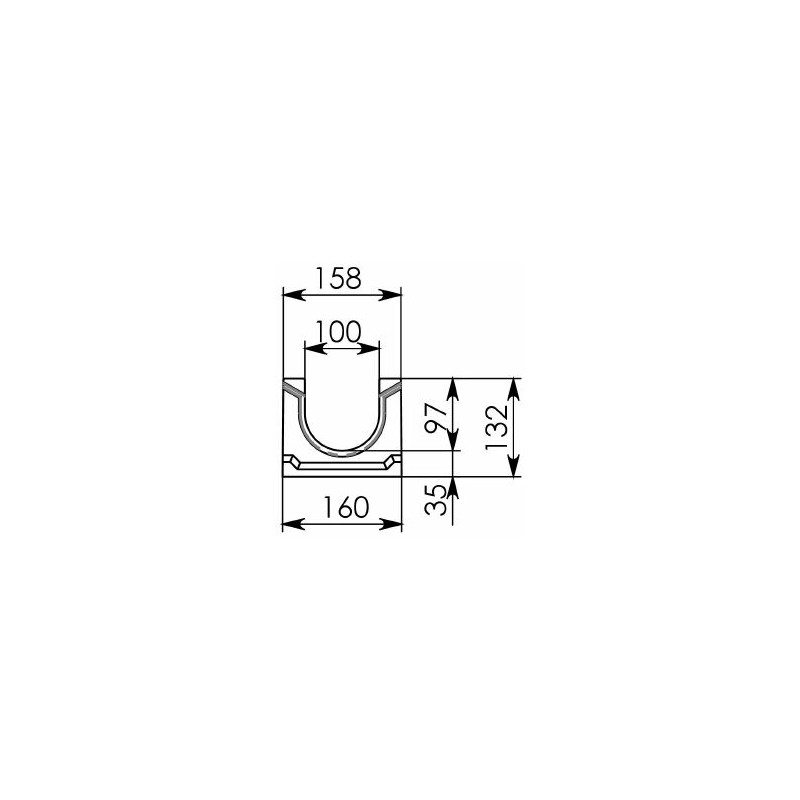

Чертежный вид лотка ЛВ-10.16.13.2

Схема 1: Лоток водоотводный ЛВ-10.16.13,2 - бетонный Схема 2: Бетонный лоток DN100 H132

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H132 и трубы Ø110 мм:

Схема построения ЛВ-10.16.13,2

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.16.13,2

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.16.13,2 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.16.13,2 - бетонный (стандартный) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток по выгодно-низкой цене по результатам общего счета.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
