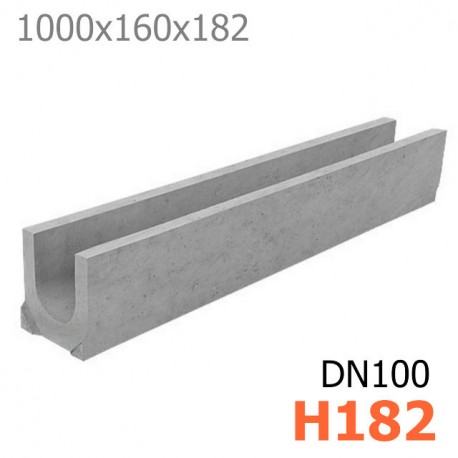

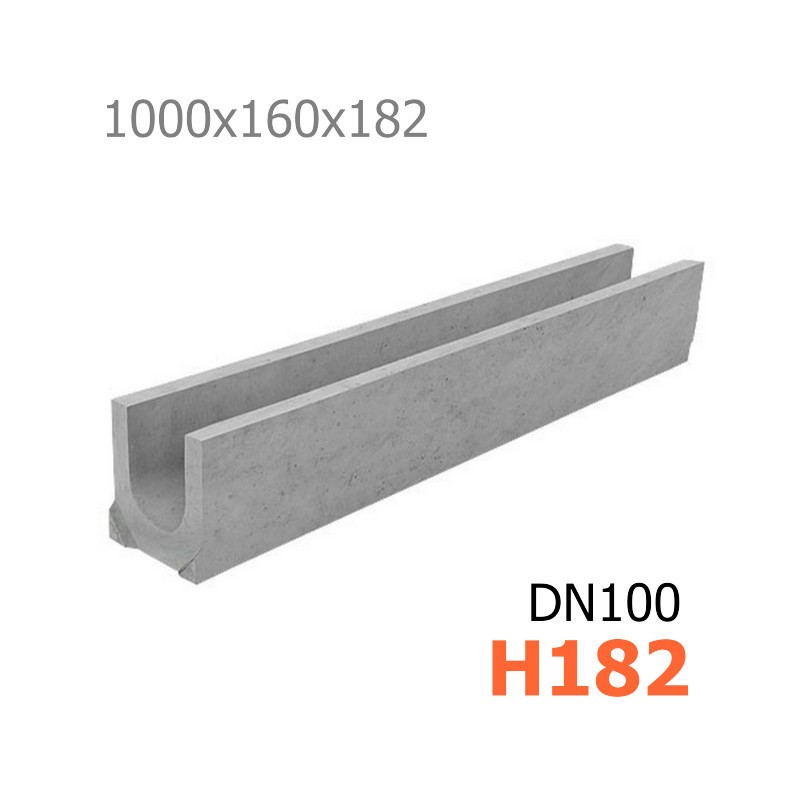

Лоток DN100 H182 бетонный

Лоток водоотводный ЛВ-10.16.18,2 - бетонный

  • Размеры (ДхШхВ), мм: 1000х160х182
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 36 кг.
  • Артикул: 406
  • Дополнительно комплектуется дождеприемными решетками!

Цена указана за штуку.

Подробнее

1331 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 233,00 руб

-25%

1 644,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.16.18,2 - бетонный (стандартный)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х182
Гидравлическое сечение Ширина DN100 (100 мм), высота 147 мм.
Вес, кг 36,0
Артикул 406
Проходное сечение 136 см²
Пропускная способность 7,96 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на пешеходных и проезжих зонах с небольшой и среднеяй площадью водосбора
Особенности Может быть выполнен с вертикальным патрубком: Лоток водоотводный ЛВ-10.16.18,2 - бетонный с вертикальным водосливом (арт. 4061)
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную

Подробнее

Бетонный лоток DN100 H182 стандартный

Самый высокий ливневый лоток в серии каналов имеющих ширину гидравлического сечение DN100 (100 мм) - Лоток водоотводный ЛВ-10.16.13,2 - бетонный. При габаритной высоте H182 (182 мм) этот бетонный лоток способен перегонять до 7,96 л/сек при выдержанном уклоне линии желобов 0,5% или 5 мм на один метр. Имея хорошую пропускную способность, бетонный лоток находит свое применение при построении линейного водоотвода на территориях с небольшой и средней площадью водосбора пешеходных и проезжих зон.

Бетонный лоток DN100 H182, конструктивно, может производиться с вертикальным патрубком для соединения с трубой 110 мм: лоток водоотводный ЛВ-10.16.18,2 - бетонный с вертикальным водосливом (арт. 4061). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

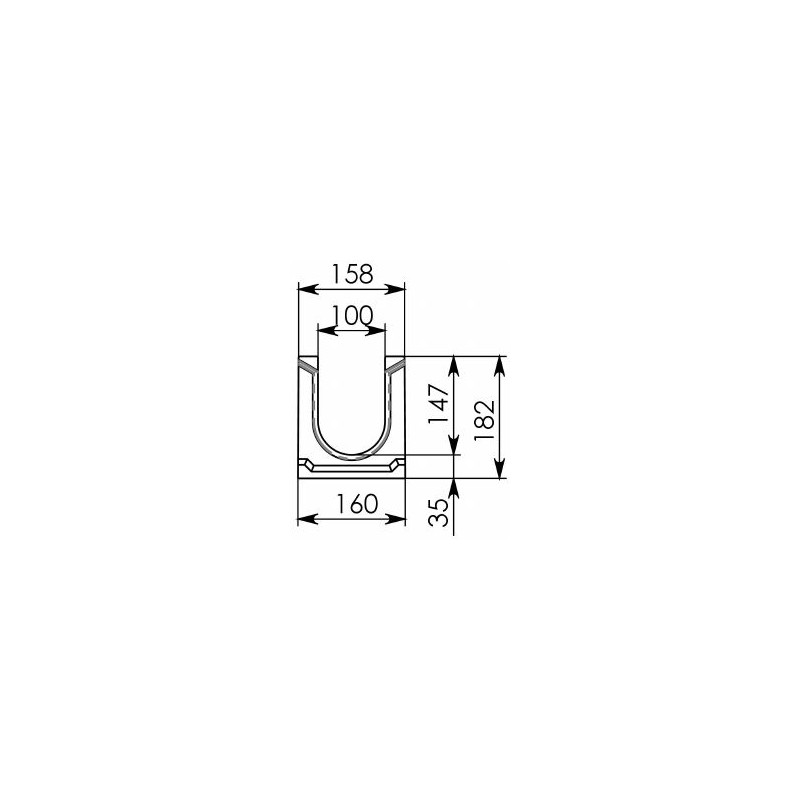

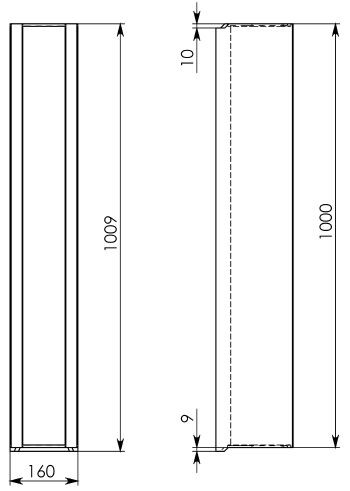

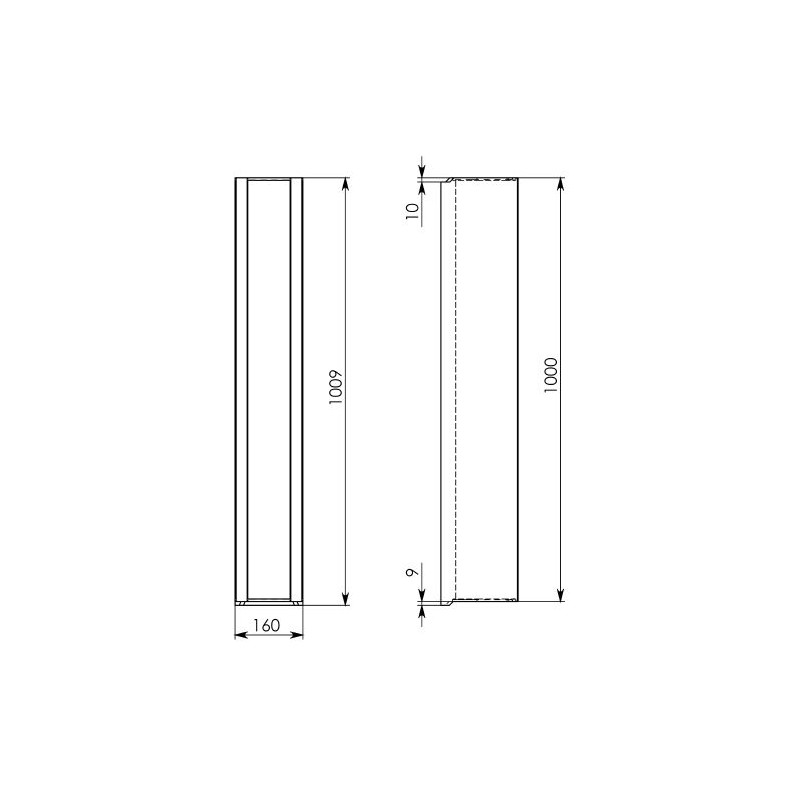

Чертежный вид лотка ЛВ-10.16.18,2

Схема 1: Лоток водоотводный ЛВ-10.16.18,2 - бетонный Схема 2: Бетонный лоток DN100 H182

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN100 H182 и трубы Ø110 мм:

Схема построения ЛВ-10.16.18.2

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброс воды через пескоуловитель для ЛВ-10.16.18,2

Двухстороннее соединение с песколовкой:

Соединение ЛВ-10.16.18,2 с пескоуловителем

Цена на лоток водоотводный ЛВ-10.16.18,2 - бетонный (стандартный) указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить ливневый бетонный лоток по выгодно-низкой цене по результатам общего счета.
Мы отправляем эту систему на строительные объекты во все регионы нашей страны!
