Бетонный лоток DN100 h165 с чугунной решеткой D400

Артикул

Лоток водоотводный DN100 h165 бетонный усиленный с решеткой щелевой чугунной ВЧ, кл. D400 (комплект 8 крепежей)

Размеры (ДхШхВ), мм: 1000х163х165
Сечение: DN100, U-образное.
Класс нагрузки: A15-D400 (до 40 тонн)
Фиксация решетки: М12 (Болт+Гайка) по периметру.
Артикул: 10165D
Вес в сборе: 46,0 кг.

Цена указана за комплект.

Подробнее

560 Товар товаров

Обратный звонок Свяжитесь со мной

Распечатать

6 764,76 руб

-24%

8 901,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток водоотводный DN100 h165 бетонный усиленный с решеткой щелевой чугунной ВЧ, кл. D (комплект 8 крепежей)
Материал	Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон - вибропрессование. Высокопрочный чугун ВЧ-50. Оцинкованная сталь
Класс нагрузки	A15-D400 (до 40 тонн/м2)

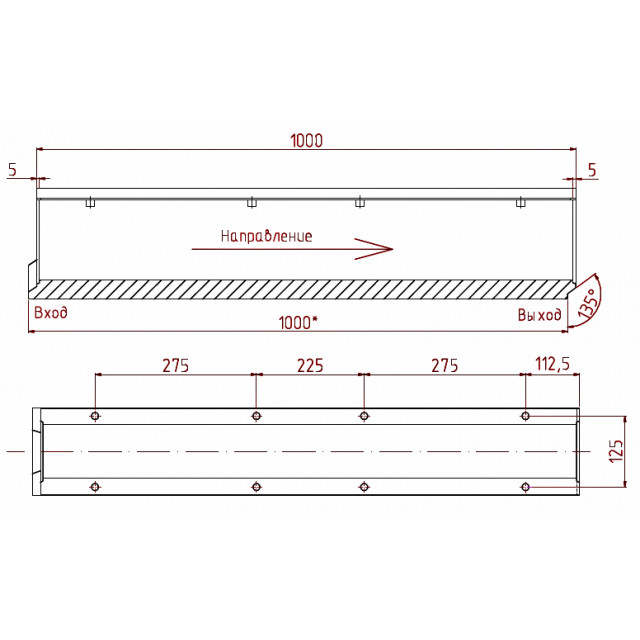

Размеры (ДхШхВ), мм	1000х163/165х165
Гидравлическое сечение	DN100 (100 мм), высота 109,3 мм
Вес, кг	46,0
Артикул	10165D
Проходное сечение	89 см²
Пропускная способность	2,7 литра в секунду, при уклоне 0,5%
Области применения	Уровень пожарных расчетов, АЗС, паркинг, автодороги
Особенности	Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание	В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 крепежей.
Кол-во на паллете	20 шт.

Подробнее

Купить бетонный лоток DN100 H165 с чугунной решеткой, кл. D

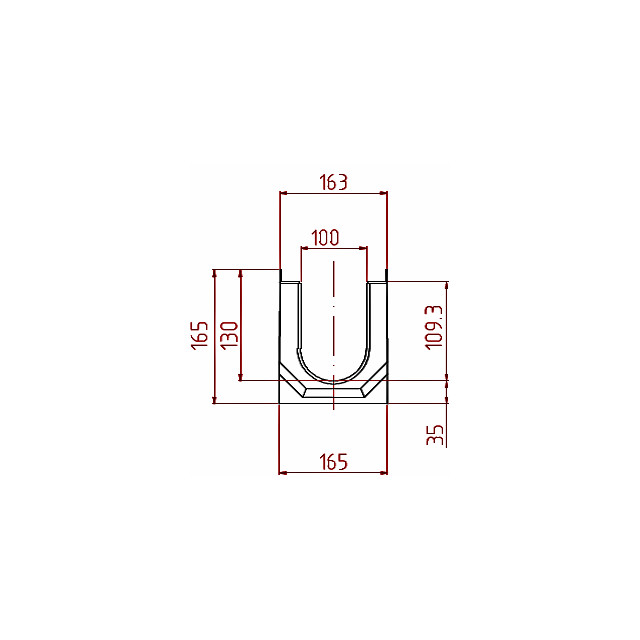

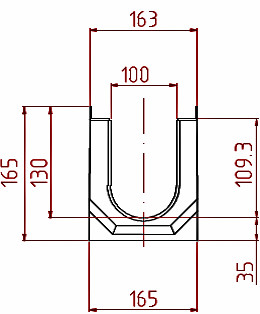

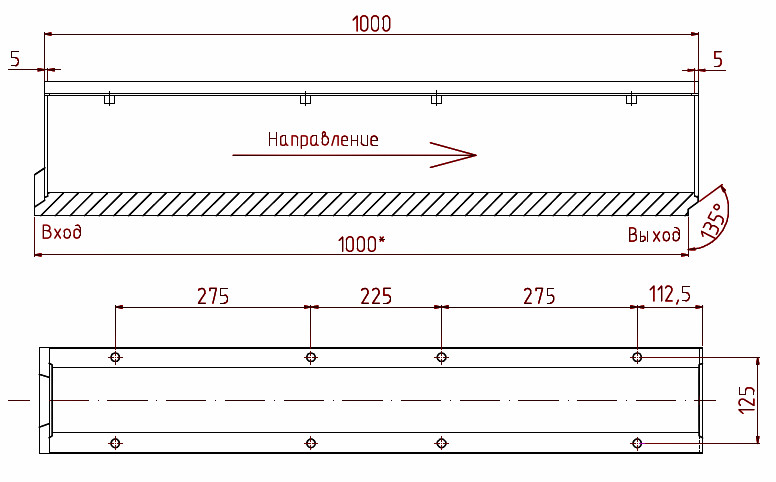

Дренажный канал шириной гидравлического, U-образного, сечения DN100 производится с толщиной бортика 30 мм и основания 35 мм методом вибпропрессования. С характеристикой проходного сечения - 89 см², пропускная способность канала составляет 2,7 литра в секунду, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода.

Наша компания предлагает купить лоток водоотводный DN100 H165 бетонный усиленный с решеткой щелевой чугунной ВЧ, кл. D400 в комплекте с крепежами, для строительства поверхностного дренажа в местах с небольшой площадью водосбора, но с высокими механическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость бетонного лотка с чугунной решеткой формируется на основании общего счета. Дополнительно, для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и другие доборные элементы.

Для каскадного способа построения водосточной линии, лотки могут быть изготовлены высотой от 55 до 255 мм с шагом в 5 мм. Но, при толщине основания 35 мм, оптимальным будут решения с переходами в 20-25 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 110 мм.

Области применения

Класс A15 Класс B125 Класс C250 Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

Обочины дорог, АЗС, автомойки;
Автопредприятия, транспортные терминалы, промзоны;
Дороги со средней и повышенной интенсивностью движения.

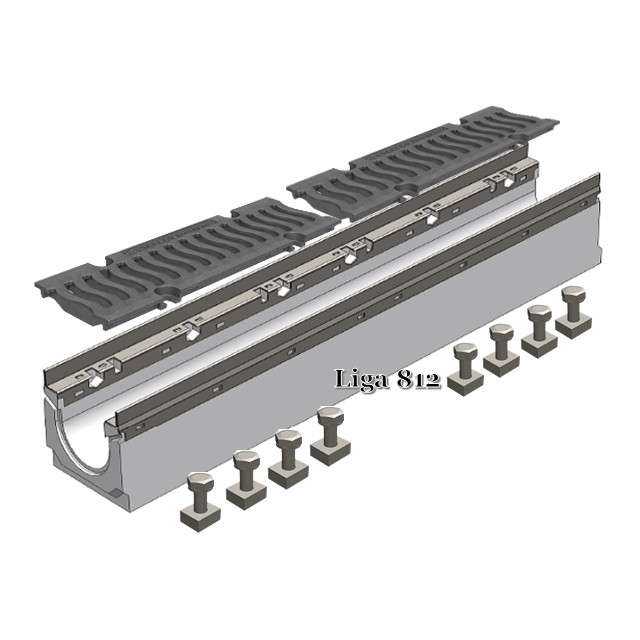

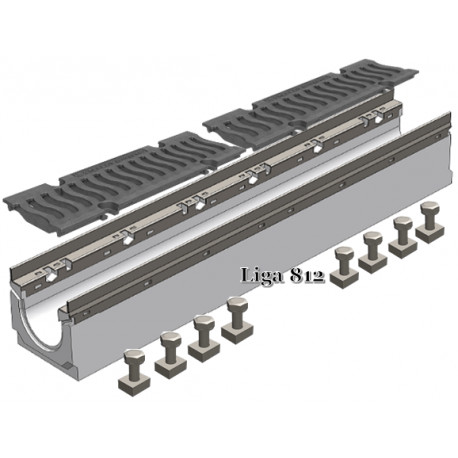

Комплект поставки

Бетонный лоток B45 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм), класса E600 - 1 шт.

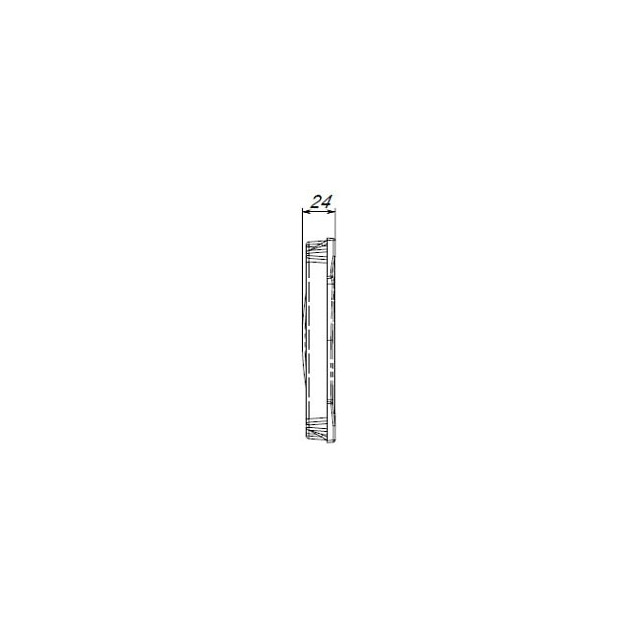

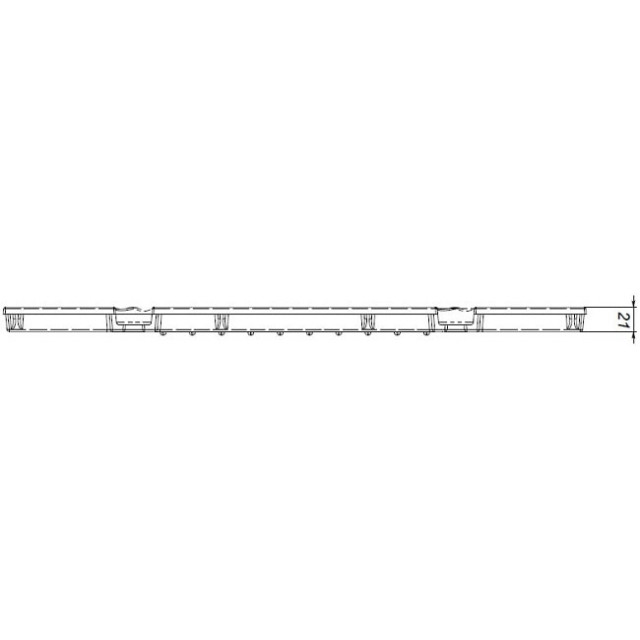

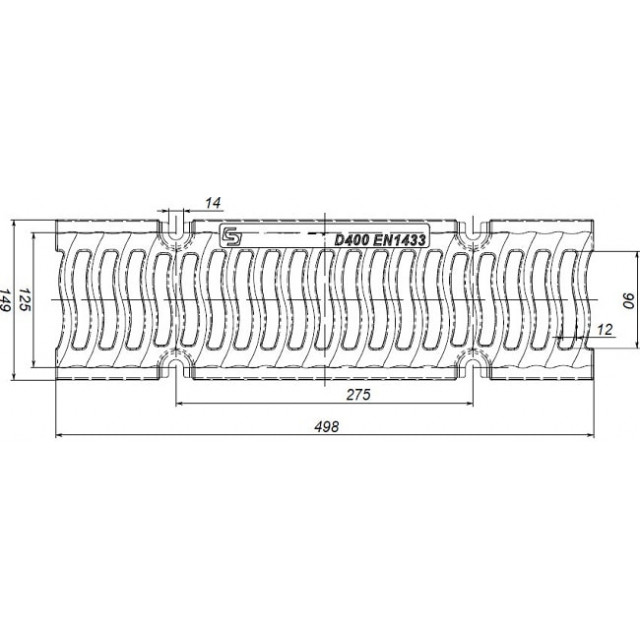

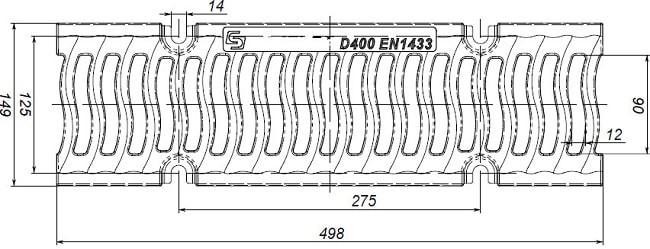

Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую, волнообразную структуру, под нагрузки класса D400 - 2 шт.

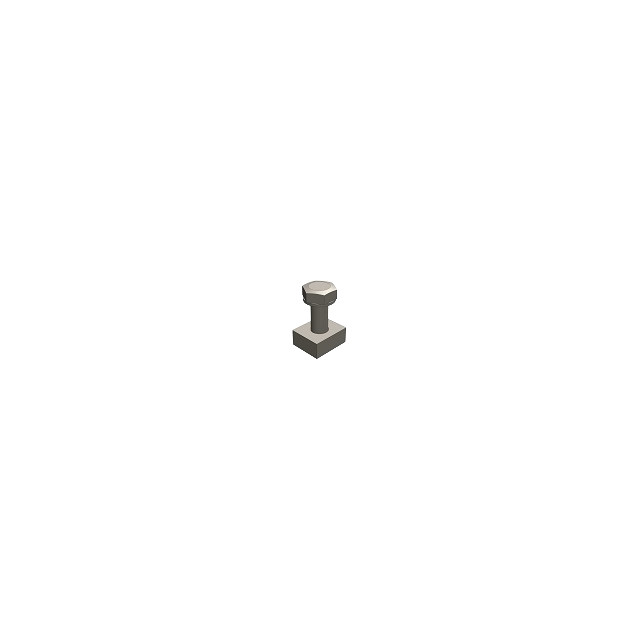

Крепежный комплект М12 (Болт+Гайка квадрат), для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 фиксатора).
