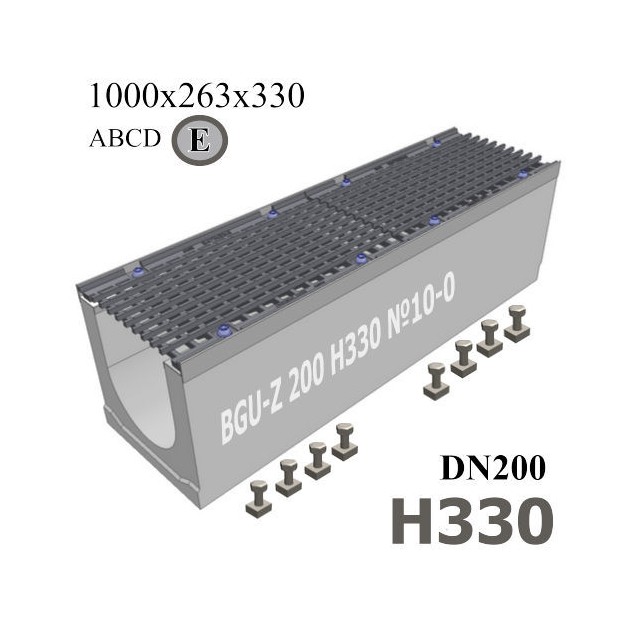

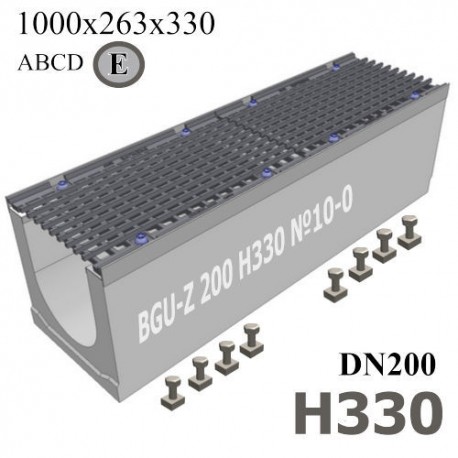

BGU-Z DN200 H330 №10-0 с решеткой, кл. E

Лоток BGU-Z СО-200мм, № 10-0 с РВ ячейка ВЧ кл.E (к-т)

Типоразмер с высоким бортом - лоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).33(27,5) - BGU-Z, № 10-0 в комплекте с решеткой водоприёмной чугунной ячеистой, тип РВЧЯ - RU22722 - 20 (E600) - 50x24,7x2,5 - 2,7/1,3. Версия универсальных водоотводящих каналов для тяжелых нагрузок, сбора дождевой и талой воды с поверхности дорожного покрытия. Пропускная способность желоба составляет - 25,0 литра в секунду при уклоне 0,5% или 5 мм на один метр лотка. Применяется в местах, где возможны высокие динамические нагрузки на водоотводный канал. Модель водоотводного канала BGU-Z DN200, № 10-0 может быть выполнена с вертикальным выпуском, водосливом для подключения к дренажной трубе Ø160 мм.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

В промежуточной серии лотков BGU-Z с сечением DN200 (200 мм) представленный типоразмер используется, когда недостаточно сечения лотков линейки DN150. Универсальный бетонный канал может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 230, 255, 280, 305 и 330 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN200 с уклоном

Лотки серии BGU-Z отпускаются только в комплекте с чугунными решетками!

Комплект поставки

• Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру в переплетении. Максимально возможные нагрузки на решетку - класс E!
• 8 болтов с ответной частью (М10) для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Схема лотка BGU-Z 200 №10-0 и решетки РВЧЯ - RU22722

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN200 H330, № 10-0 и трубы Ø160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:
