MAXI DN100 H120

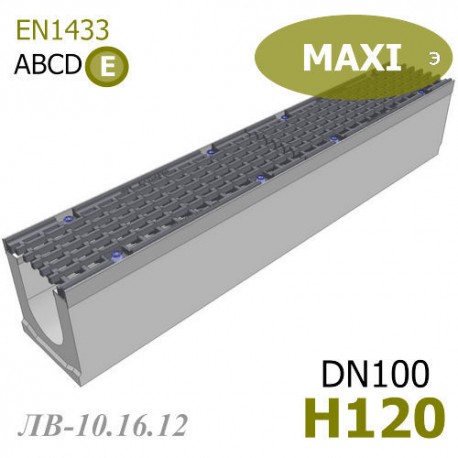

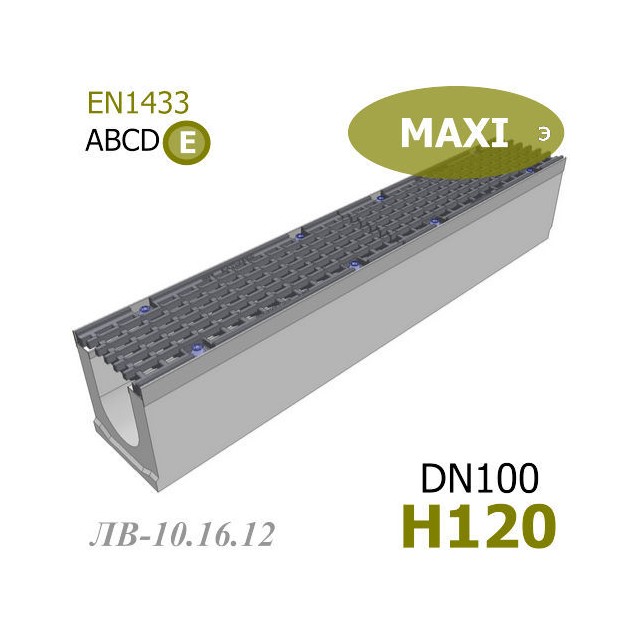

Лоток MAXI ЛВ-10.16.12 c чугунными решетками

Завершает серию мелкосидящих, универсальных ливневых каналов для сбора и отвода дождевой и талой воды с канавы - лоток MAXI ЛВ-10.16.12, шириной П-э образного гидравлического сечения DN100 (100 мм). Универсальность лотка заключается в том, что высота - 120 мм является типовым аргументом для большинства решений в линейном водоотводе. Так, например, при уклоне 0,5% или 5 мм на 1 метр длины построения каналов, лоток может пропускать до 4,18 литра сточных вод в секунду. С такими размерами, желоб считается единственным представителем в семействе бетонных водоотводов.

Представленные лотки востребованы в организованных инженерных коммуникациях паркингов. Низкопрофильный желоб, также широко применяется в местах, где есть ограничения по высоте заложения дождесборных конструкций, например: бетонные плиты в основании, маршрут грунтовых вод под дренажной веткой.

Сборочная единица

Лотки MAXI данной модификации отпускаются в комплекте с чугунными решетками!

Лотки водоотводные бетонные МАКСИ поставляются в сборе с чугунными решетками (ВЧ50). В комплект входит: 1 лоток бетонный (L=1000 mm), 2-е решетки ячеистой структуры из высокопрочного чугуна (L=500 mm), усиливающие стальные оцинкованные насадки на бортах лотка (2 шт.*1000 mm), болтовое крепление решетки к лотку по периметру (4 шт. на одну решетку или 8 шт. на канал).

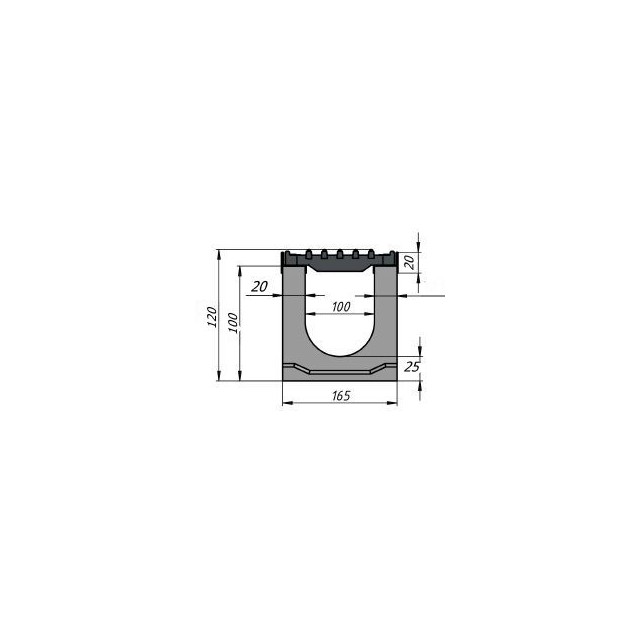

Чертежный вид лотка MAXI DN100 H120 (ЛВ-10.16.12)

Когда необходимо каскадное построение линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб MAXI DN100 H120 может устанавливаться третьим. Всего насчитывается 3 (три) типоразмера в этой обойме: H80, H100, H120. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

В виде дополнительной опции (под заказ) в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). Но, как показывает практика, лучше фрезеровать (сверлить) отверстие для патрубка лучше по месту установки системы.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Купить бетонный лоток MAXI DN100 H120, тип ЛВ-10.16.12, по желанию, можно в комплекте с чугунной решеткой или отдельно, как самостоятельный элемент. Если Вы хотите понизить класс несущей конструкции с целью сохранения бюджета, тогда воспользуйтесь чугунными решетками C250, той же конфигурации, принципом крепления. При этом характеристики самого лотка остаются те же. В этом случае, цена на комплект бетонного лотка с решетками будет несколько выигрышной. Обратите внимание, что предлагаемые системы водоотвода и ливневой канализации мы отправляем во все регионы страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка MAXI DN100 H120 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков MAXI DN100:
