MAXI DN100 H210

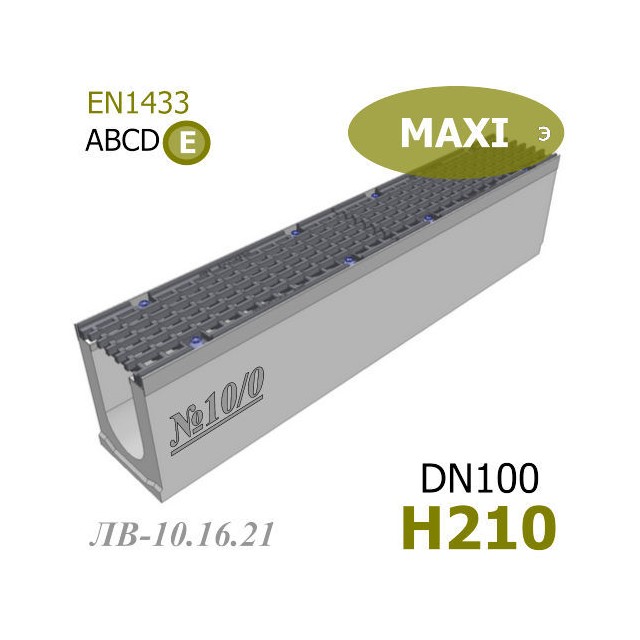

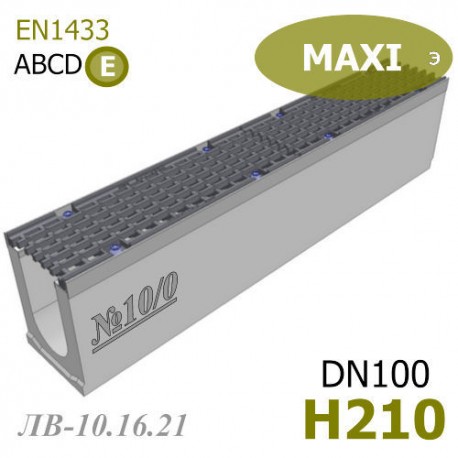

Лоток MAXI ЛВ-10.16.21 c чугунными решетками

MAXI ЛВ-10.16.21-Б - это самый узнаваемый бетонный дождесборный лоток, который присутствует в номенклатуре практически каждого производителя. Данный канал может состыковываться с аналогичными видами других брендов. Главное учесть толщину стенок и и 35-ую толщину основания. Высокий борт желоба предполагает размещение данной конструкции в местах, где нет ограничений по заложению ливневки. Лоток шириной гидравлического сечения DN100 (100 мм) и полезной высотой 155 мм может пропускать до 7,96 литра воды с осушаемой поверхности, при уклоне 0,5% или 5 мм на 1 метр длины линейных водоотводов. U-образный разрез полости желоба, также способствует дренажным качествам в совокупности.

Сборочная единица

Лотки MAXI данной модификации отпускаются в комплекте с чугунными решетками!

Лотки водоотводные бетонные МАКСИ поставляются в сборе с чугунными решетками (ВЧ50). В комплект входит: 1 лоток бетонный (L=1000 mm), 2-е решетки ячеистой структуры из высокопрочного чугуна (L=500 mm), усиливающие стальные оцинкованные насадки на бортах лотка (2 шт.*1000 mm), болтовое крепление решетки к лотку по периметру (4 шт. на одну решетку или 8 шт. на канал).

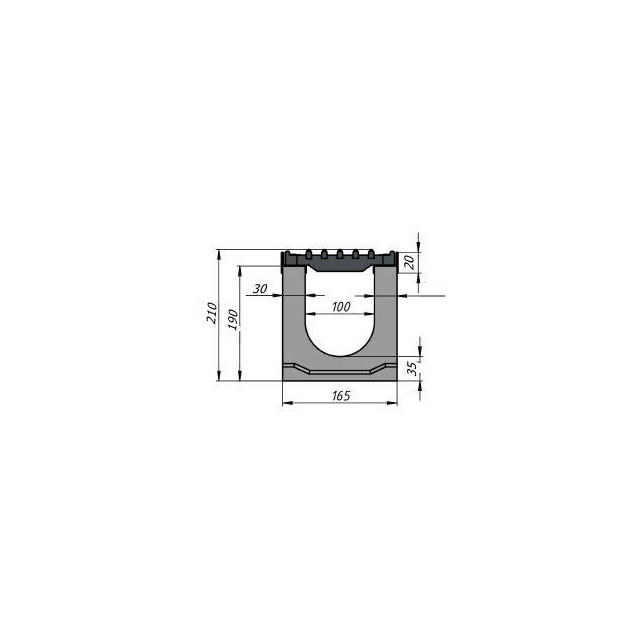

Чертежный вид лотка MAXI DN100 H210 (ЛВ-10.16.21)

В случае необходимости каскадного построения линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб MAXI DN100 H210 может устанавливаться четвертым. Всего насчитывается 6 (шесть) типоразмеров в этой обойме: H135, 160, 185, 210, 235, 260. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

В таблице элементов участвующих в построении дренажной системы из лотков с внутренним уклоном, данный типоразмер также может быть установлен третьим и четвертым номером. Всего может быть задействовано: 6 прямых и 20 желобов с перепадом по дну, шагом - 5 мм (вход-выход).

В виде дополнительной опции (под заказ) в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). Но, как показывает практика, лучше фрезеровать (сверлить) отверстие для патрубка лучше по месту установки системы.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Купить бетонный лоток MAXI DN100 H210, тип ЛВ-10.16.21, по желанию, можно в комплекте с чугунной решеткой или отдельно, как самостоятельный элемент. Если Вы хотите понизить класс несущей конструкции с целью сохранения бюджета, тогда воспользуйтесь чугунными решетками C250, той же конфигурации, принципом крепления. При этом характеристики самого лотка остаются те же. В этом случае, цена на комплект бетонного лотка с решетками будет несколько выигрышной. Обратите внимание, что предлагаемые системы водоотвода и ливневой канализации мы отправляем во все регионы страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка MAXI DN100 H210 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков MAXI DN100:
