Maxi ПУ-20.29.60 - бетонный пескоуловитель с чугунной решеткой
> Водоотвод>Пескоуловители>Бетонные пескоуловители>Пескоуловитель MAXI-20.29.60

Комплект: пескоуловитель Maxi-20.29.60-Б бетонный с решеткой водоприемной чугунной ВЧ-50, кл. D и E Увеличить

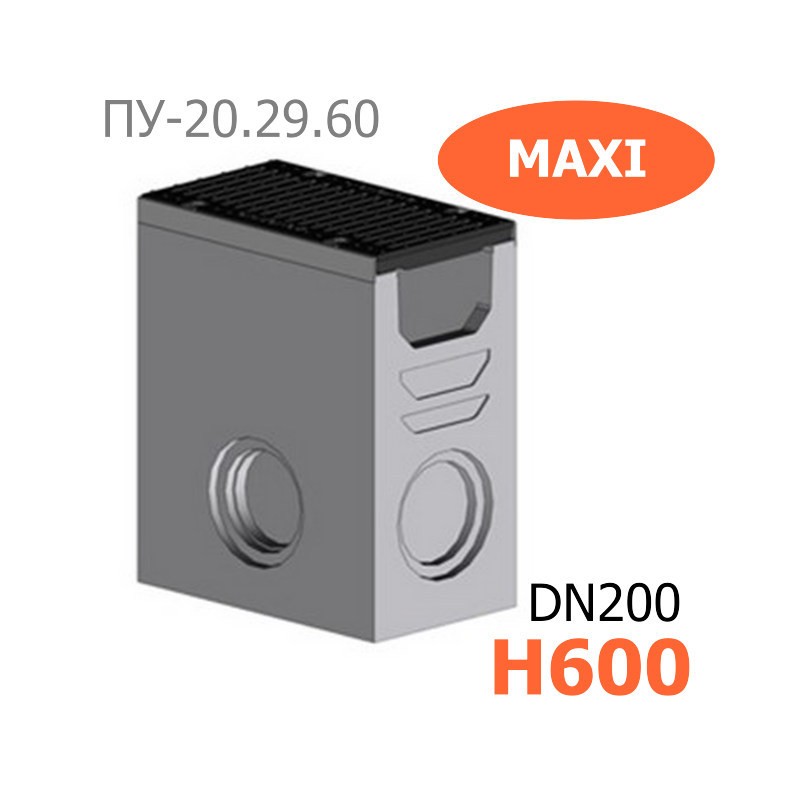

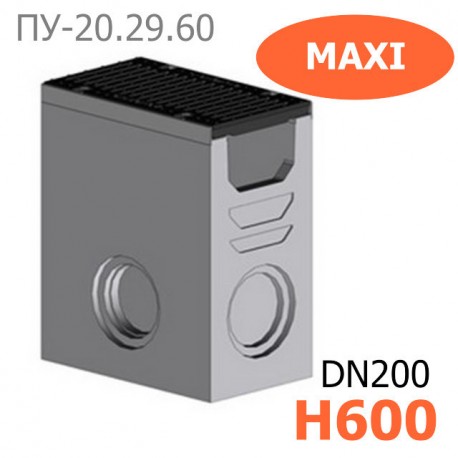

Пескоуловитель MAXI-20.29.60

Комплект: пескоуловитель Maxi-20.29.60-Б бетонный с решеткой водоприемной чугунной ВЧ-50, кл. D и E

  • Размеры (ДхШхВ), мм: 500х285х600
  • Сечение: DN200
  • Артикулы: 045844 и 04580
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: 91 кг.

Цена указана за комплект.

Подробнее

88 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

13 824,00 руб

Характеристики

Название в проекты Комплект: пескоуловитель Maxi ПУ-20.29.60-Б бетонный с решеткой водоприемной чугунной ВЧ-50, кл. D и E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 500х285х600
Гидравлическое сечение Ширина DN200 (200 мм), высота 540 мм.
Вес, кг 91,0
Артикул 045844 и 04580
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 пескоуловитель бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки, 4 винта (крепеж).
Примечание Может использоваться с усиленными бетонными лотками Maxi DN200. Соединение с трубами Ø160 и 200 мм.
Кол-во на паллете 10 шт.

Подробнее

Пескоуловитель бетонный с чугунной решеткой Maxi DN200

Бетонный пескоуловитель с чугунными решетками для лотков серии MAXI с гидравлическим сечением DN200 (200 мм). Применяется в качестве эффективного фильтра, защищает систему ливневой канализации от попадания внутрь различных фракций грязи и мусора. Пескоуловитель Maxi-20.29.60 может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубой 160-ого (4 места) и 200-ого (4 места) диаметра.

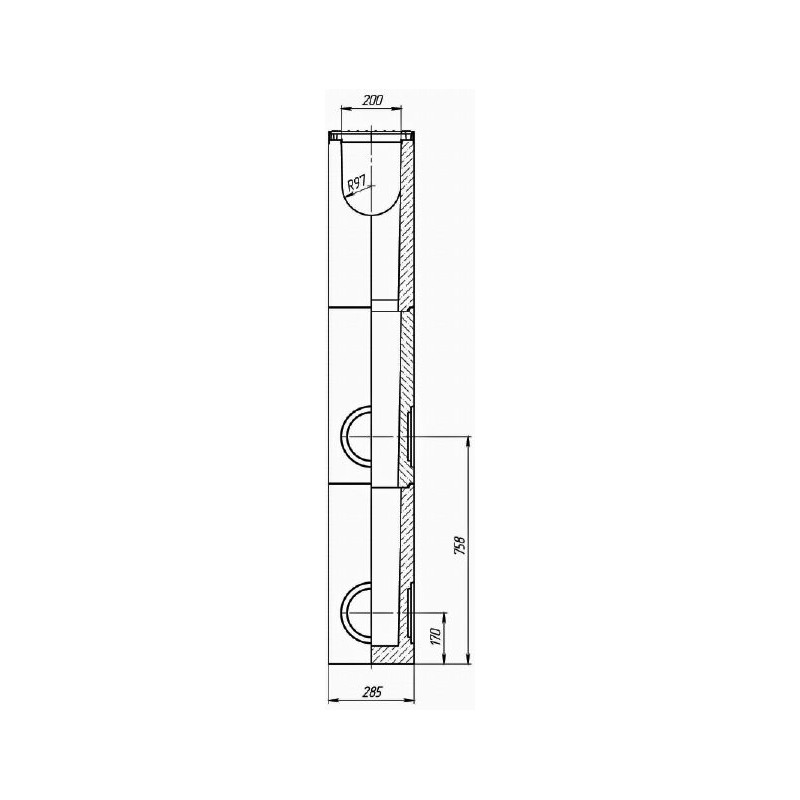

Чертежный вид пескоуловителя Maxi DN200

Рассмотрим характеристики на примере секционного пескоуловителя. В нашем случае участвует микс из трех частей (три в одном). Напомним, что размеры Maxi ПУ-20.29.60: 500х290х600 мм.

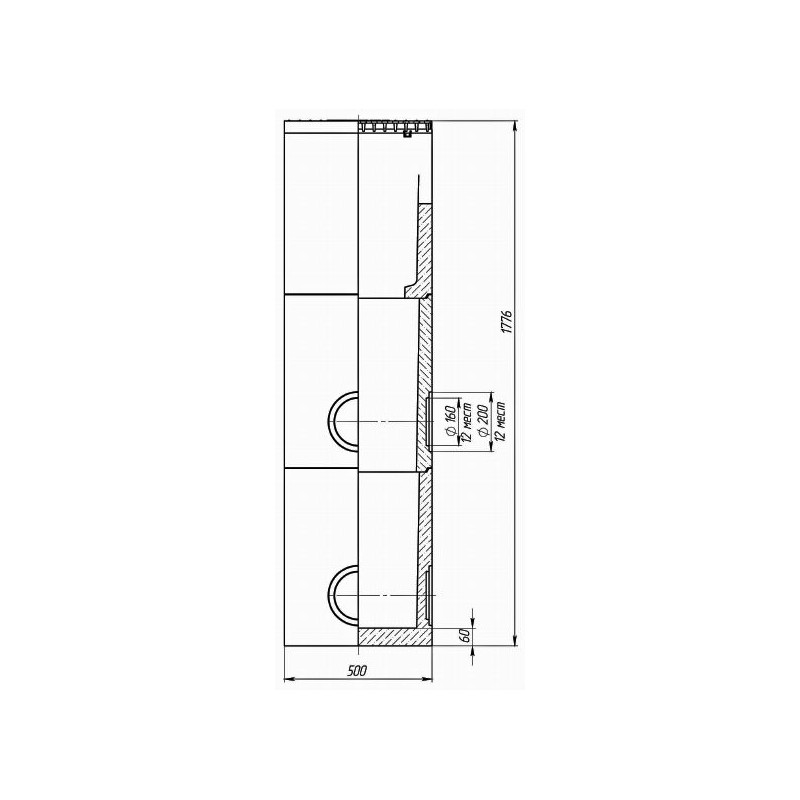

Схема: пескоуловитель Maxi-20.29.60 бетонныйСхема: пескоуловитель Maxi DN200 бетонный

Примечание для лотков MaxiПескоуловители бетонные MAXI отпускаются только в комплекте с чугунными решетками!

Комплектация

Пескоуловитель Maxi поставляется в сборе с чугунной решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на пескосборную конструкцию, можно выбрать дренажную чугунную решетку нужного класса и типа.

В комплекте: 1 пескоуловитель бетонный, 1-а решетка длиной 500 мм. из высокопрочного чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*500 мм), 4 специальных винта с ответной частью для крепления решетки к пескоуловителю.

Варианты решеток в комплекте

Комплект: пескоуловитель Maxi ПУ-20.29.60-Б бетонный с решеткой ячеистой чугунной ВЧ, кл. D, цена 13 451 руб/компл.

Решетка для лотка Maxi ЛВ-20.29.28, кл. D (ячеистая)

Ячеистая
класс нагрузки D400
Песколовка с такой решеткой имеет артикул 045844

Комплект: пескоуловитель Maxi ПУ-20.29.60-Б бетонный с решеткой щелевой чугунной ВЧ, кл. E, цена 13 824 руб/компл.

Решетка для лотка Maxi ЛВ-20.29.28, кл. E (щелевая)

Щелевая
класс нагрузки E600
Комплект с такой решеткой имеет артикул 04580

Цена на бетонный пескоуловитель Maxi ЛВ-20.29.60 указана розничная за комплект кл. D400 с учетом НДС!

Уточнить стоимость системы E600, можно изменив комбинацию товара (переменное значение – класс нагрузки).
Купить усиленный бетонный пескоуловитель в комплекте с чугунными решетками Maxi DN1200 рекомендуется для лотков с таким же сечением, а также каналов имеющих внутренний уклон (переменное сечение) 0,5%. Выгодно-низкая цена на бетонные водоотводы и пескоуловители определяется по результатам общего счета. Система доставляется во все регионы страны!

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
Пешеходные зоны, велосипедные дорожки, индивидуальная застройка.
Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Подключение пескоуловителя Maxi DN200 к линии бетонных лотков

Двухстороннее соединение с песколовкой:

Двухстороннее подключение лотков к пескоуловителю
