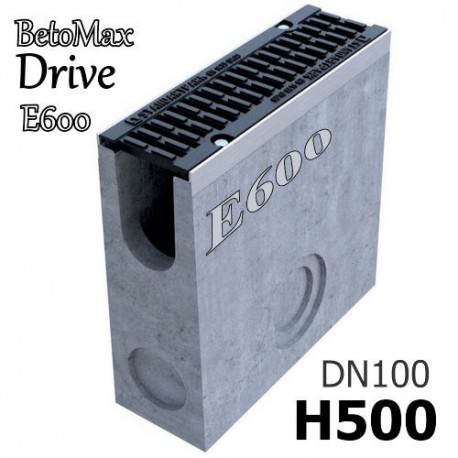

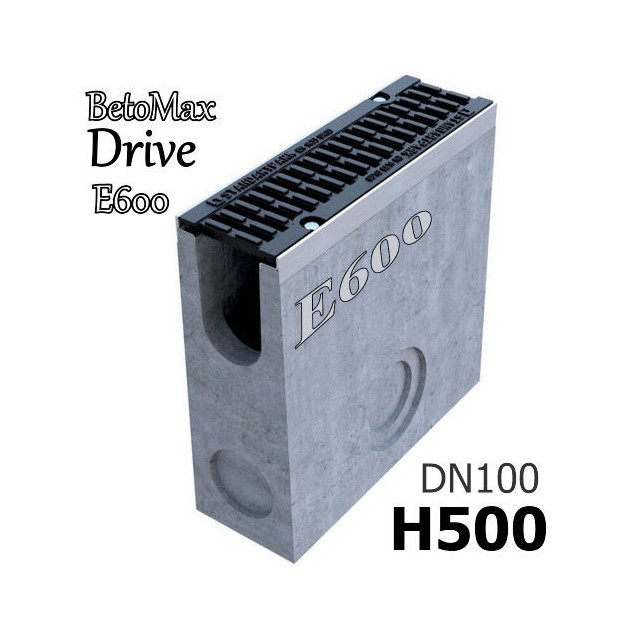

Пескоуловитель BetoMax Drive ПУ-10.16.50-Б с РВ "шина" ВЧ кл.Е (к-т) 04087155 Увеличить

Пескоуловитель BetoMax Drive DN100 H500 с решеткой, кл. E

Пескоуловитель BetoMax Drive ПУ-10.16.50-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 500х160х500
  • Сечение: DN100
  • Артикул: 04087155
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: A15-Е600 (до 60 тонн)
  • Вес в сборе: 68,5 кг.

Цена указана за комплект.

Подробнее

46 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 100,00 руб

Характеристики

Название в проекты Пескоуловитель BetoMax Drive ПУ-10.16.50-Б с РВ "шина" ВЧ кл.Е (к-т) 04087155
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки E600 (до 60 тонн/м. кв.)
Размеры (ДхШхВ), мм 500х160х500
Гидравлическое сечение Ширина DN100 (100 мм), высота 455 мм.
Вес, кг 54,8
Артикул 04087155
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности В комплекте: 1 пескоуловитель бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки, 2 винта (крепеж).
Примечание Может использоваться с усиленными бетонными лотками BetoMax Drive DN100. Соединяется с трубами Ø110 и 160 мм.
Кол-во на паллете 12 шт.

Подробнее

Пескоуловитель BetoMax Drive ПУ-10.16.50-Б с РВ "шина" ВЧ кл.Е

Пескоуловитель из армированного бетона (фибробетон) для лотков серии BetoMax Drive шириной гидравлического сечения DN100 (100 мм). Применяется в качестве естественного фильтра, защищает линию канализации от попадания внутрь различных крупных частей грязи и мусора. Пескоуловитель BetoMax Drive ПУ-10.16.50 может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубой 110-ого и 160-ого диаметров.

Бетонные пескоуловители Серии DRIVE отпускаются только в комплекте с чугунными решетками!

Купить бетонный пескоуловитель BetoMax Drive ПУ-10.16.50 для ливневой канализации линейного вида предлагается в сборе с чугунной решеткой (ВЧ 50, щелевой протектор - шина) класса нагрузкиE600. Цена указана рекомендованная розничная за комплект поставки. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Один пескоуловитель длиной 0,5 метра с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • Одна решетка длиной 0,5 метра из высокопрочного чугуна имеющая щелевую структуру типа "протектор". Максимально возможные нагрузки на решетку - класс E!
  • 2-а болта с ответной частью для надежного крепления решетки к корпусу пескоуловителя (2 шт. на одну решетку).

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Схема пескоуловителя BetoMax Drive ПУ-10.16.50

Чертеж: пескоуловитель BetoMax Drive ПУ-10.16.50 бетонный

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение пескоуловителя BetoMax Drive DN100

Двухстороннее соединение с песколовкой:

Двухстороннее подключение
