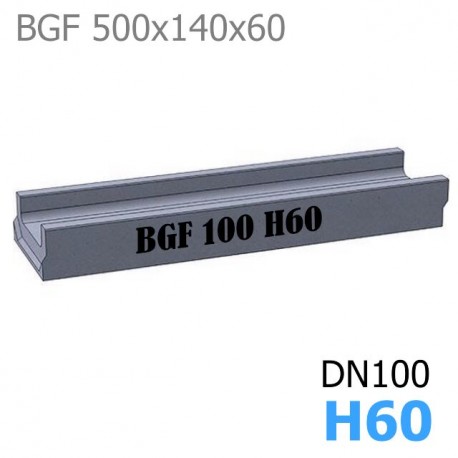

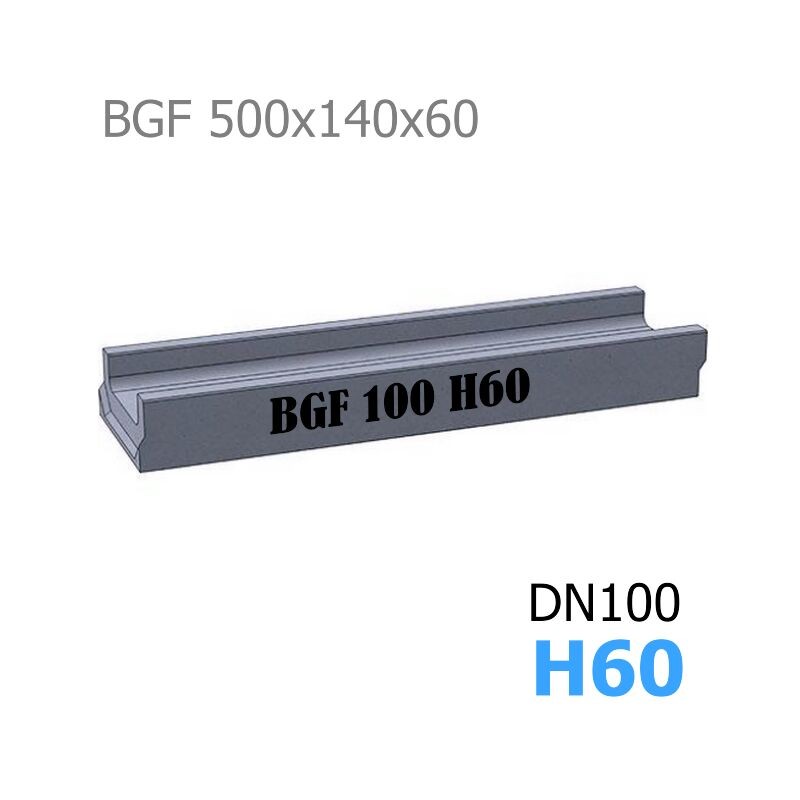

BGF Мелкосидящий лоток DN100, h 60, ширина 140, без уклона Увеличить

Лоток BGF DN100 H60

BGF Мелкосидящий лоток DN100, h 60, ширина 140, без уклона

  • Размеры (ДхШхВ), мм: 500х140х60
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 6,5 кг.
  • Артикул: 13800
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

901 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

379,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм) КП 50.14 (10).6(3) - BGF
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 500х140х60

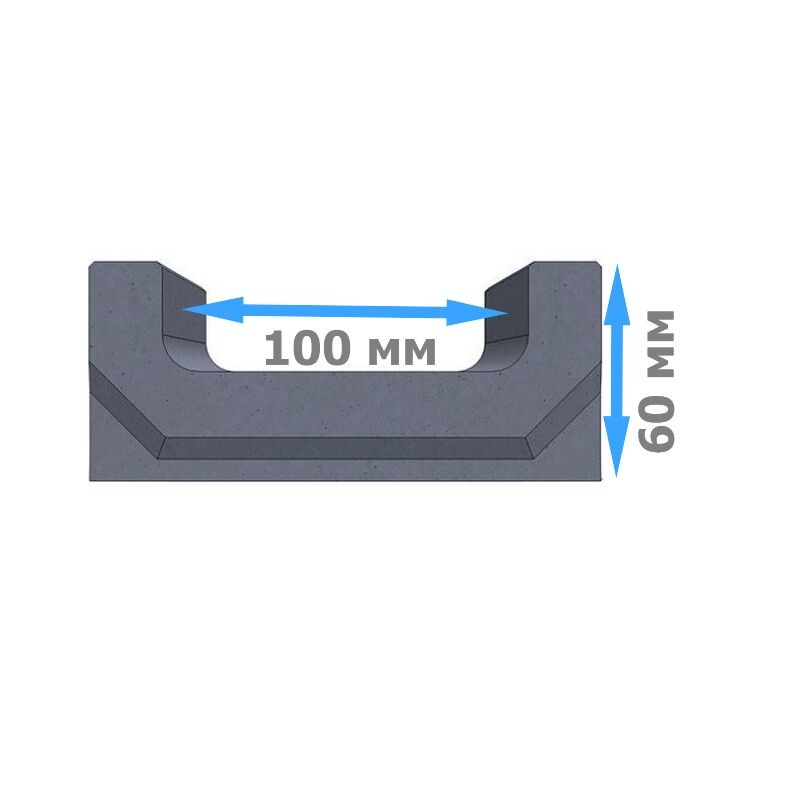

Гидравлическое сечение Ширина DN100 (100 мм), высота 30 мм.
Вес, кг 6,5
Артикул 13800
Проходное сечение 34.8 см²
Пропускная способность 1,12 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 160 шт.

Подробнее

Бетонный лоток BGF DN100, h 60, ширина 140

Бетонный водоотводный лоток BGF DN100 H60 устанавливается в местах, где существует ограничение по высоте закладки канала, например: отмостки зданий или эксплуатируемые кровли. Мелкосидящий лоток часто можно встретить под водосточными трубами в качестве желоба принимающего и отводящего дождевую воду в общую систему ливневой канализации.

Пропускная способность дренажного канала, габаритные размеры которого 500х140х60 мм, отмечена показателем 1,12 л/ сек. при естественном уклоне 0,5% или 5 мм на 1 метр длины линии бетонных лотков.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм) КП 50.14 (10).6(3) - BGF

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

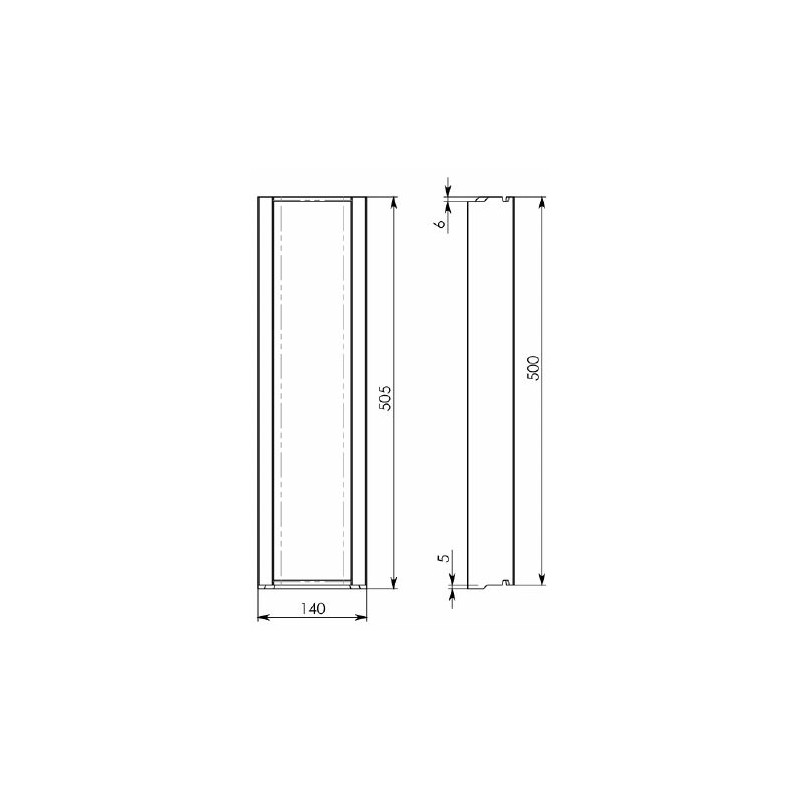

Схема лотка BGF DN100, h 60, ширина 140

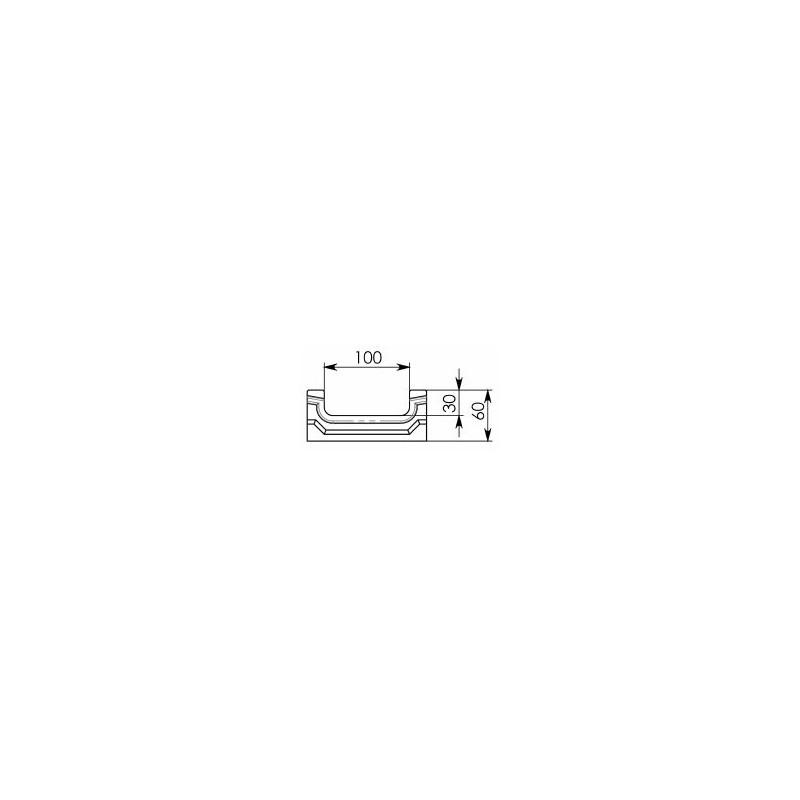

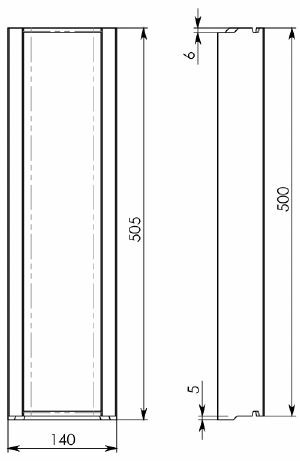

Схема 1: Бетонный лоток BGF DN100, h 60, ширина 140Схема 2: BGF Мелкосидящий лоток DN100, h 60, ширина 140, без уклона

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF DN100 H60 и трубы Ø110 мм:

Схема построения BGF DN100, h 60, шириной 140

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF DN100, h 60 с пескоуловителем

Цена на BGF Мелкосидящий лоток DN100, h 60, ширина 140, без уклона указана рекомендованная розничная с учетом НДС.
