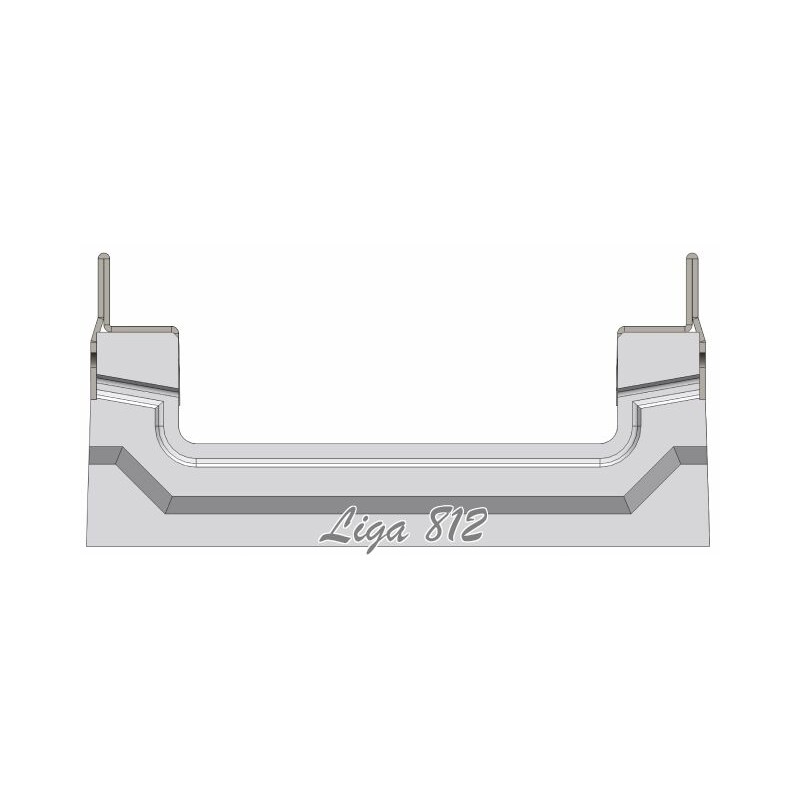

BGF-Z DN150, h 100 – бетонный лоток с оцинкованной насадкой
> Водоотвод>Бетонные лотки>BGF и BGF-Z>Лоток BGF-Z DN150 H100

Цена снижена! BGF-Z Мелкосидящий лоток DN150, с оцинкованной насадкой, h 100, без уклона (бетонный) Увеличить

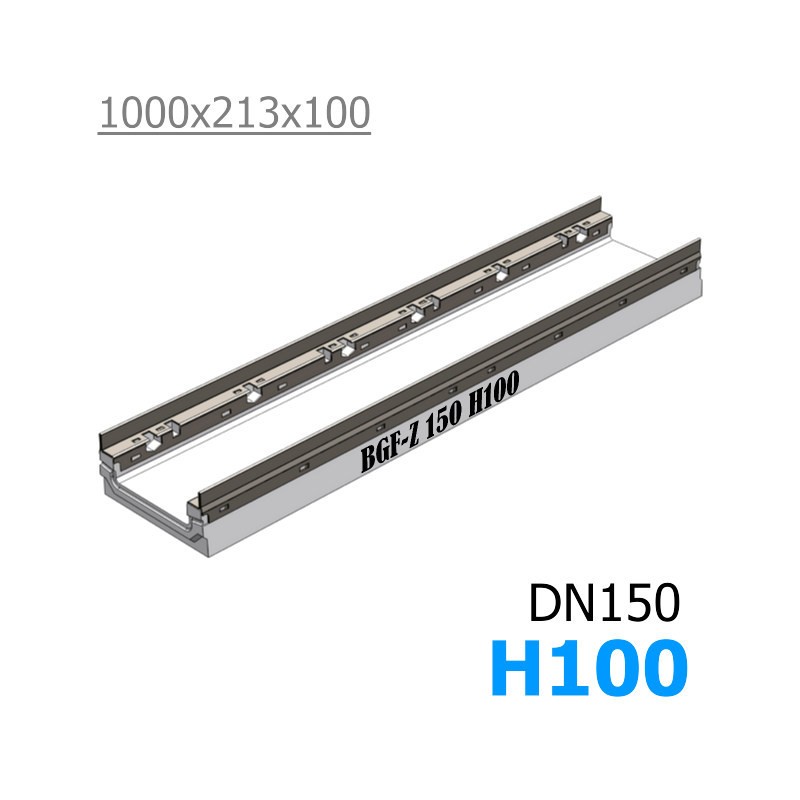

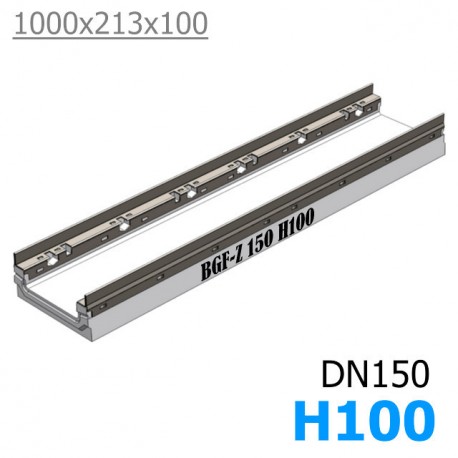

Лоток BGF-Z DN150 H100

BGF-Z Мелкосидящий лоток DN150, с оцинкованной насадкой, h 100, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х213х100
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 28 кг.
  • Артикул: 12670
  • Дополнительно: чугунные решетки ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

480 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 044,75 руб

-5%

3 205,00 руб

Характеристики

Название в проекты BGF-Z Мелкосидящий лоток DN150, с оцинкованной насадкой, h 100, без уклона
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х213х100
Гидравлическое сечение Ширина DN150 (150 мм), высота 65 мм.
Вес, кг 28,0
Артикул 12670
Проходное сечение 60 см²
Пропускная способность 1,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС автопредприятия, промышленные зоны, причалы, склады
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку класса D и E.
Кол-во на паллете 28 шт.

Подробнее

Бетонный лоток BGF-Z DN150, h 100, усиленный

Бетонный лоток водоотводный BGF-Z шириной гидравлического сечения 150 мм и габаритной высотой 100 мм, усиленный оцинкованными стальными насадками. Применяется в местах, где возможны высокие динамические нагрузки на дренажный канал, а также на территориях с небольшой площадью водосбора, где есть ограничения по глубине закладки.

Полезная высота канала с установленной на него водоприемной чугунной решетки – 40 мм, пропускная способность отмечена показателем – 1,3 литра в секунду при естественном уклоне 0,5%. Мелкосидящий лоток BGF-Z DN150 H100 без уклона может быть оснащен вертикальным водосливом под патрубок диаметром 110 мм (арт. 12671).

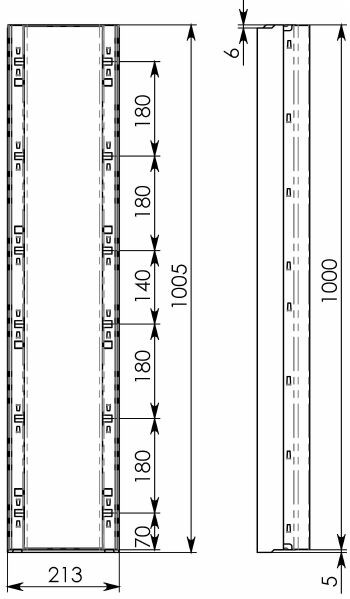

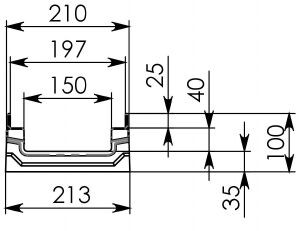

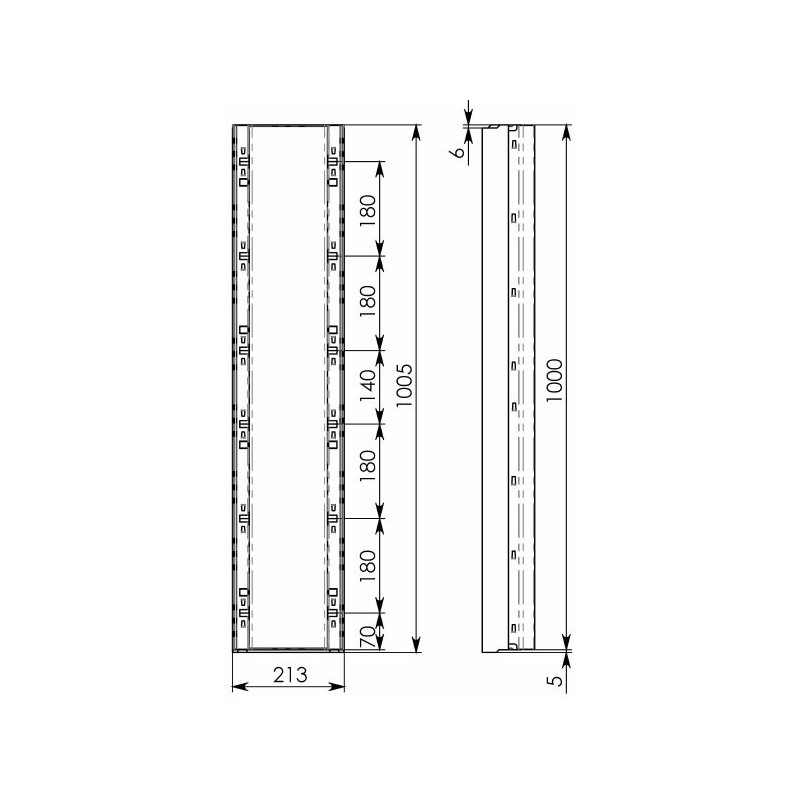

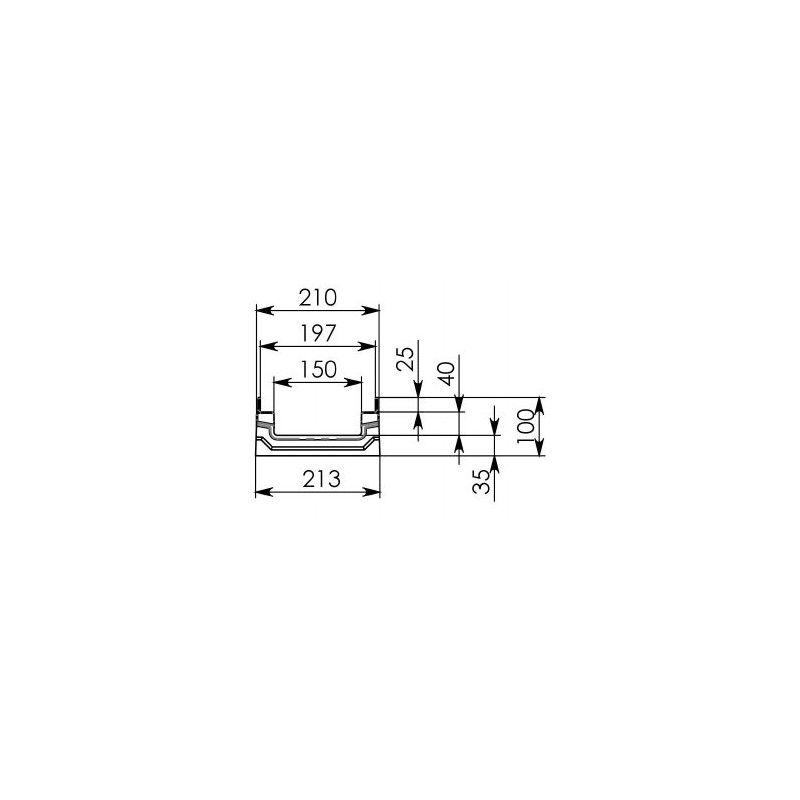

Схема лотка BGF-Z DN150, h 100, без уклона

Схема 1: Бетонный лотокBGF-Z DN150, h 100, без уклонаСхема 2: BGF-Z Мелкосидящий лоток DN150, с оцинкованной насадкой, h 100, без уклона

Решетки для лотка BGF-Z DN150 H100

Лоток без уклона BGF-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ50), и специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а винта с ответной частью (кл. D) для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGF-Z DN150 H100, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU22038
    Стоимость лотка BGF-Z DN150 в такой комплектации: 6 503 руб.
  • Решетка для лотка BGF-Z DN150 H100, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: RU22712
    Цена лотка BGF-Z DN150 в комплектации с такой решеткой: 6 817 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF-Z DN150 H100 и трубы Ø110 мм:

Схема построения BGF-Z DN150, h 100

Сброс воды через пескоуловитель. Подключаются 110-ая и 160-ая трубы:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF-Z DN150, h 100 с пескоуловителем

Цена на BGF-Z Мелкосидящий лоток DN150, с оцинкованной насадкой, h 100, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный водоотводный лоток как отдельно, если требуется замена элемента, так и в комплекте с дренажными решетками, а также заказать доставку этой системы на строительный объект в нужное время!
