Бетонные водоотводные лотки BGU-Z DN200 с внутренним уклоном
> Водоотвод>Бетонные лотки>BGU-Z>Лотки BGU-Z DN200 с уклоном

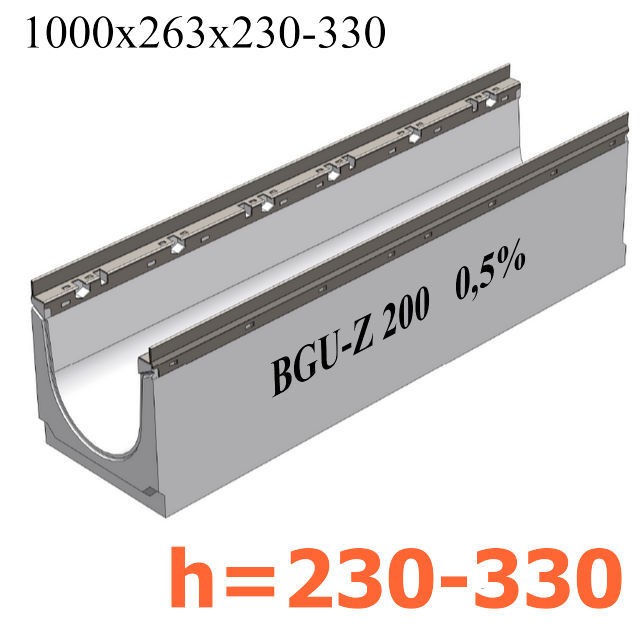

Лотки BGU-Z DN200 с уклоном 0,5% Увеличить

Лотки BGU-Z DN200 с уклоном

BGU-Z Универсальные бетонные лотки DN200 с оцинкованной насадкой, с уклоном 0,5 %

  • Размеры (ДхШхВ), мм: 1000х263х230-330
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 14776...14785
  • Вес: от 75 кг.
  • Дополнительно комплектуются чугунными решетками ВЧ, кл. D и E!

Цена указана за комплект.

Подробнее

90 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 700,00 руб

Характеристики

Название в проекты BGU-Z Универсальный лоток DN200, № 1-10, с оцинкованной насадкой, 0,5 % уклон
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х263х230-330
Гидравлическое сечение Ширина DN200 (200 мм)
Артикул 14776...14785
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E
Примечание В наборе BGU-Z DN200 с уклоном имеется 5 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете 9 шт.

Подробнее

Лотки бетонные BGU-Z DN200 с уклоном

Для ливневых бетонных лотков серии BGU-Z разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с территорий с большой площадью водосбора, при помощи универсальных, усиленных стальными оцинкованными насадками каналов, имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 10 комплектов BGU-Z имеющих ширину гидравлического сечения DN200 (200 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективного поверхностного водоотвода могут быть задействованы пять прямых каналов такого же сечения, внешние высоты которых: Н230, 255, 280, 305, 330 (230, 255, 280, 305, 330 мм).

Схема уклонов

Усиленные бетонные лотки BGU-Z DN200 с уклоном 0,5%
Артикул Типоразмер Класс нагрузки Длина, мм Ширина, мм Начальная высота (А), мм Конечная высота (В), мм Вес, кг
40423262 № -10-0 A-E 1000 263 230 230 75,0
40423210 BGU-Z Универсальный лоток DN200, № -10, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 230 235 75,1
40423209 BGU-Z Универсальный лоток DN200, № -9, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 235 240 75,9
40423208 BGU-Z Универсальный лоток DN200, № -8, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 240 245 76,7
40423207 BGU-Z Универсальный лоток DN200, № -7, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 245 250 77,5
40423206 BGU-Z Универсальный лоток DN200, № -6, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 250 255 78,3
40423261 № -5-0 A-E 1000 263 255 255 79,0
40423205 BGU-Z Универсальный лоток DN200, № -5, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 255 260 79,1
40423204 BGU-Z Универсальный лоток DN200, № -4, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 260 265 79,9
40423203 BGU-Z Универсальный лоток DN200, № -3, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 265 270 80,7
40423202 BGU-Z Универсальный лоток DN200, № -2, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 270 275 81,5
40423201 BGU-Z Универсальный лоток DN200, № -1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 275 280 82,3
14770 № 0 A-E 1000 263 280 280 83,0
14776 BGU-Z Универсальный лоток DN200, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 280 285 83,1
14777 BGU-Z Универсальный лоток DN200, № 2, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 285 290 83,9
14778 BGU-Z Универсальный лоток DN200, № 3, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 290 295 84,7
14779 BGU-Z Универсальный лоток DN200, № 4, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 295 300 85,5
14780 BGU-Z Универсальный лоток DN200, № 5, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 300 305 86,3
14771 № 5-0 A-E 1000 263 305 305 87,0
14781 BGU-Z Универсальный лоток DN200, № 6, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 305 310 87,1
14782 BGU-Z Универсальный лоток DN200, № 7, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 310 315 87,9
14783 BGU-Z Универсальный лоток DN200, № 8, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 315 320 88,7
14784 BGU-Z Универсальный лоток DN200, № 9, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 320 325 89,5
14785 BGU-Z Универсальный лоток DN200, № 10, с оцинкованной насадкой, 0,5 % уклон A-E 1000 263 325 330 90,3
14772 № 10-0 A-E 1000 263 330 330 91,0

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии BGU-Z DN200, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением!

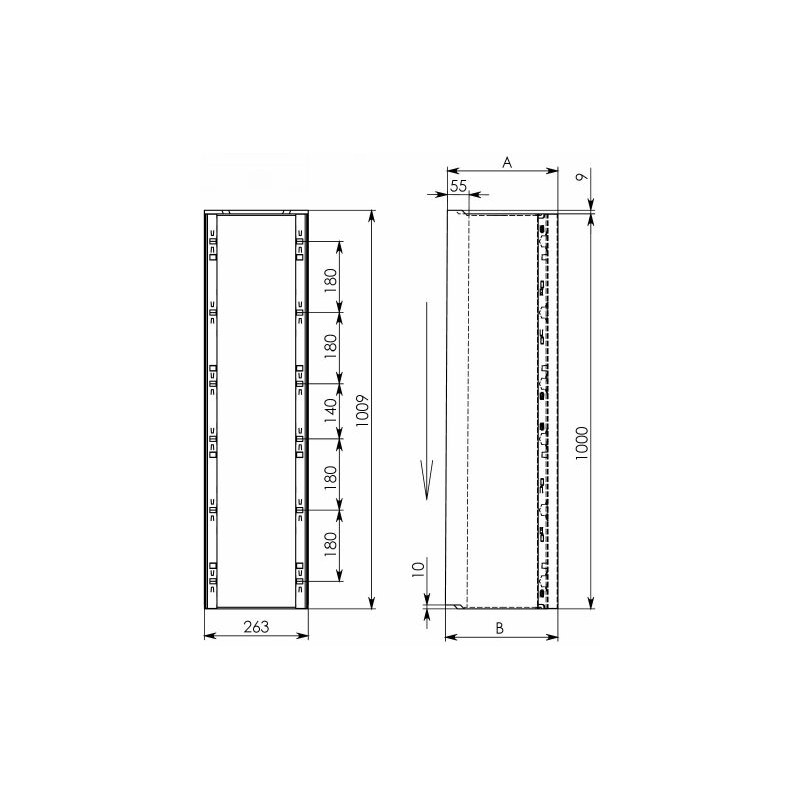

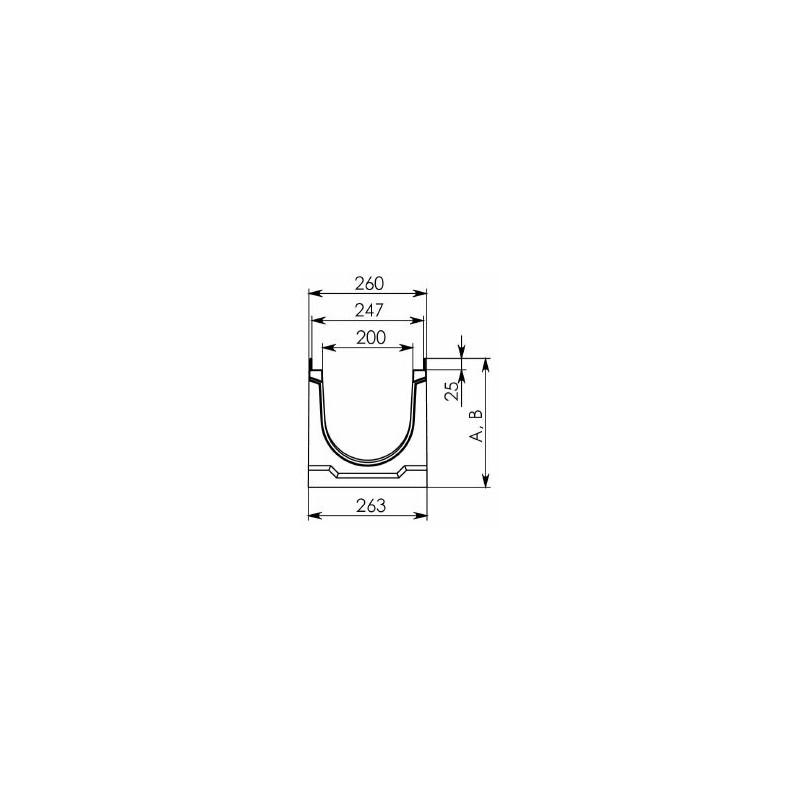

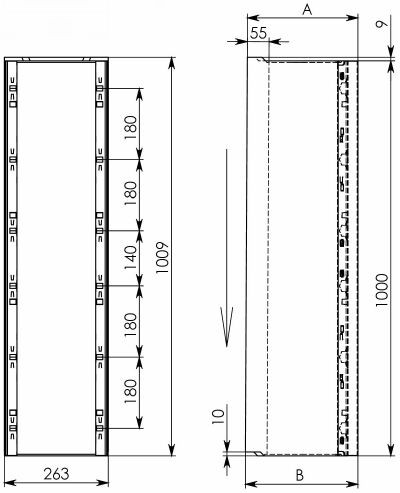

Чертеж BGU-Z DN200 с уклономСхема потока

Выгодно-низкая цена, по которой можно купить бетонные ливневые лотки с уклоном сечением 200 мм формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет универсальные, усиленные стальными оцинкованными насадками бетонные каналы для водоотведения BGU-Z оптом и в розницу во все регионы нашей страны.
