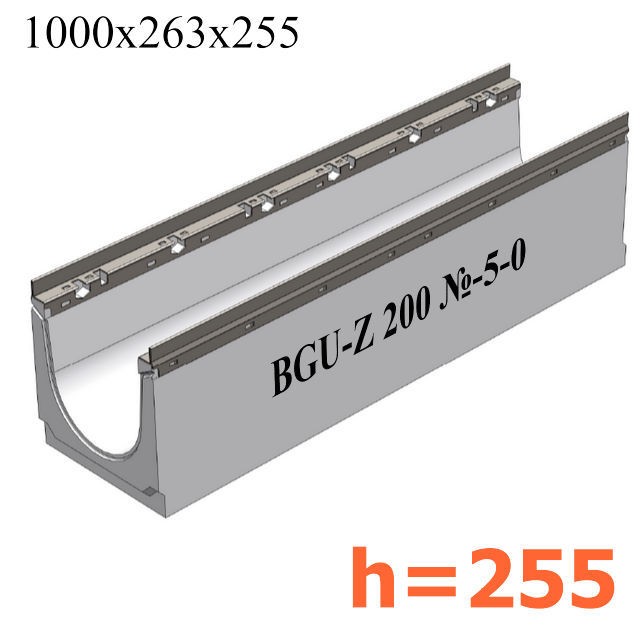

Лоток BGU-Z DN200 H255, № -5-0

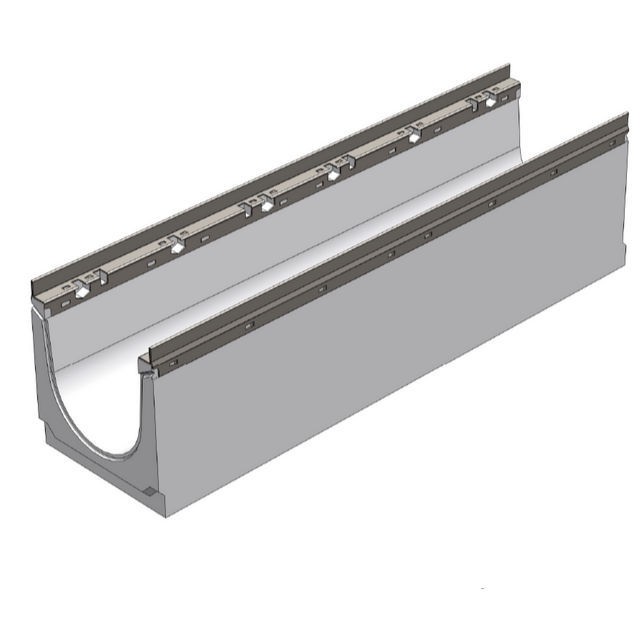

Бетонный лоток BGU-Z DN200, № -5-0

Лоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).25,5(20) - BGU-Z, № -5-0, шириной горизонтального гидравлического сечения 200 мм и габаритной высотой 255 мм. Пропускная способность канала составляет – 12,1 литра в секунду при уклоне 0,5% или 5 мм на один погонный метр лотка. Применяется в местах, где возможны высокие механические нагрузки на водоотводный канал.

В промежуточной серии лотков с сечением DN200 (200 мм), BGU-Z № -5-0 используется, когда недостаточно сечения лотков линейки DN150.

Универсальный бетонный канал BGU-Z DN200, № -5-0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 230, 255, 280, 305, 330 мм.

Модель водоотводного канала BGU-Z DN200, № -5-0 может быть выполнена с вертикальным выпуском, водосливом для подключения к дренажной трубе Ø160 мм (артикул 40423271).

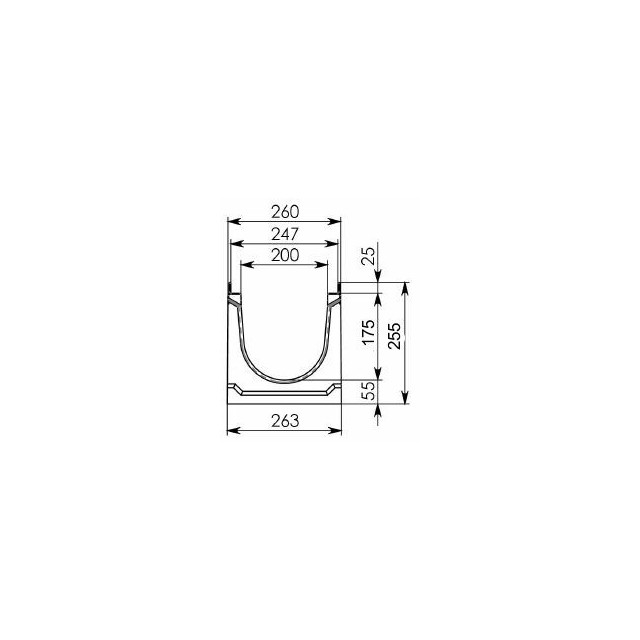

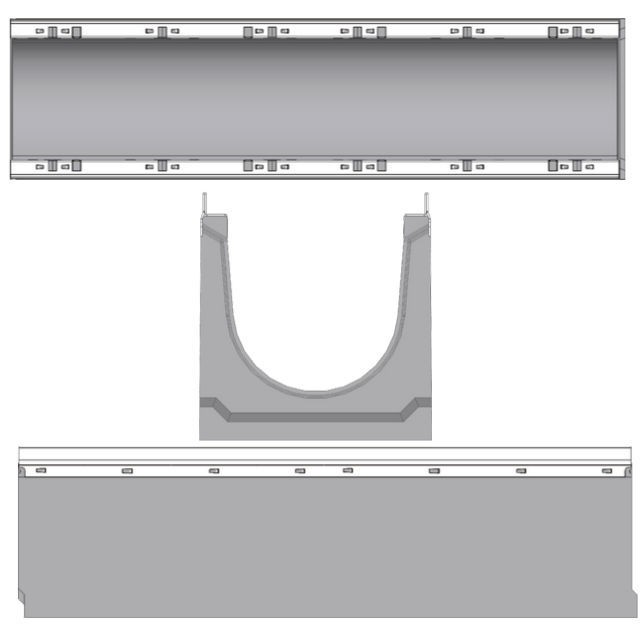

Чертежный вид лотка BGU-Z DN200, № -5-0, без уклона

Решетки для лотка BGU-Z DN200 H255

Лоток без уклона BGU-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. В комплекте: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

•
  Щелевая
  Класс нагрузки: D400
  Артикул: RU22039
  Стоимость лотка BGU-Z DN200 № -5-0 в такой комплектации:  руб.
•
  Ячеистая
  Класс нагрузки: E600
  Артикул: RU22722
  Цена лотка BGU-Z DN200 № -5-0 укомплектованного этой решеткой:  руб.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN200 H255 и трубы Ø160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
