Лоток BGU-Z DN150 H190, № -5-0

Бетонный лоток BGU-Z DN150, № -5-0

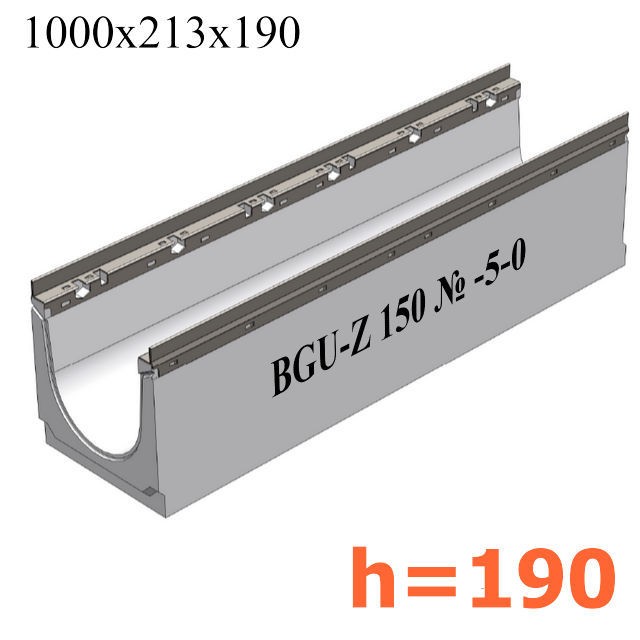

Лоток водоотводный бетонный коробчатый (СО-150мм), с оцинкованной насадкой КU 100.21,3 (15).19(15)-BGU-Z, № -5-0 имеет ширину горизонтального гидравлического сечения 150 мм и габаритную высоту 190 мм. Пропускная способность канала составляет - 5,5 литра в секунду при уклоне 0,5% или 5 мм на один метр лотка. Применяется в местах, где возможны высокие механические нагрузки на дренажный канал.

В промежуточной серии лотков с сечением DN150 (150 мм), BGU-Z № -5-0 используется, когда недостаточно сечения лотков серии DN100.

Универсальный бетонный канал BGU-Z DN150, № -5-0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 165, 190, 215, 240 и 265 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN150 с уклоном.

Модель дренажного канала BGU-Z DN150, № -5-0 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 40418271).

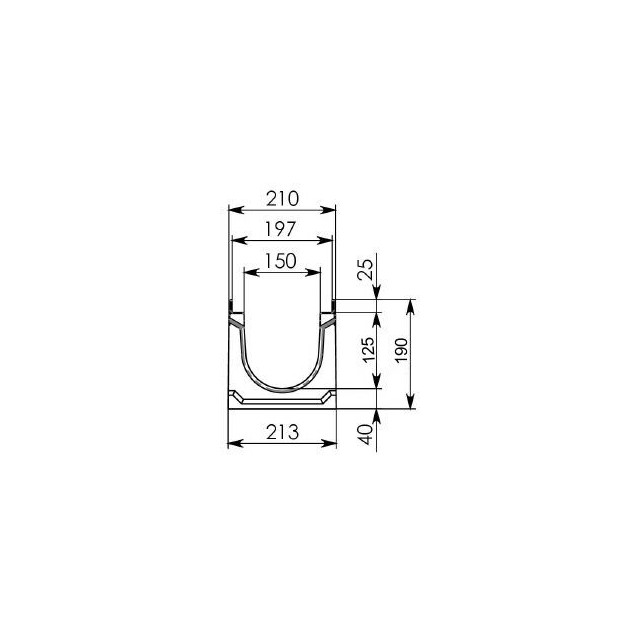

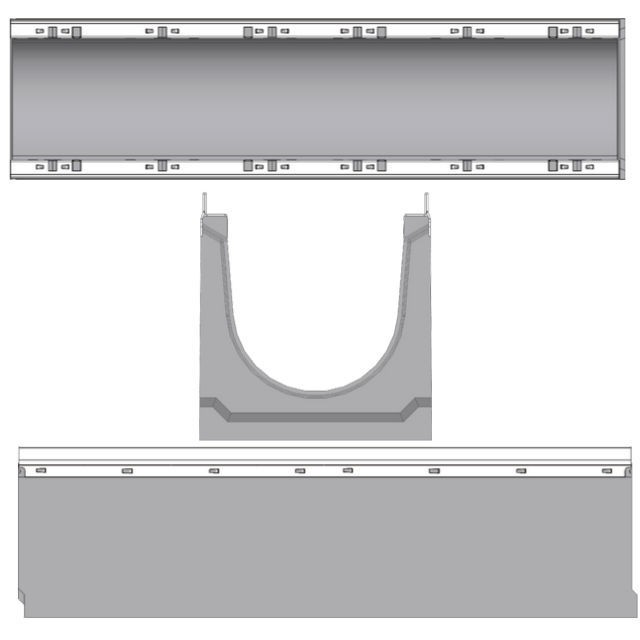

Схема лотка BGU-Z DN150, №-5-0, без уклона

Решетки для лотка BGU-Z DN150 H190

Лоток без уклона BGU-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

•
  Щелевая
  Класс нагрузки: D400
  Артикул: RU22038
  Стоимость лотка BGU-Z DN150 № -5-0 в такой комплектации: 6 717 руб.
•
  Ячеистая
  Класс нагрузки: E600
  Артикул: RU22712
  Цена лотка BGU-Z DN150 № -5-0 в комплектации с такой решеткой: 7 030 руб.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN150 H190 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключаются 110-ая и 160-ая трубы:

Двухстороннее соединение с песколовкой:

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
