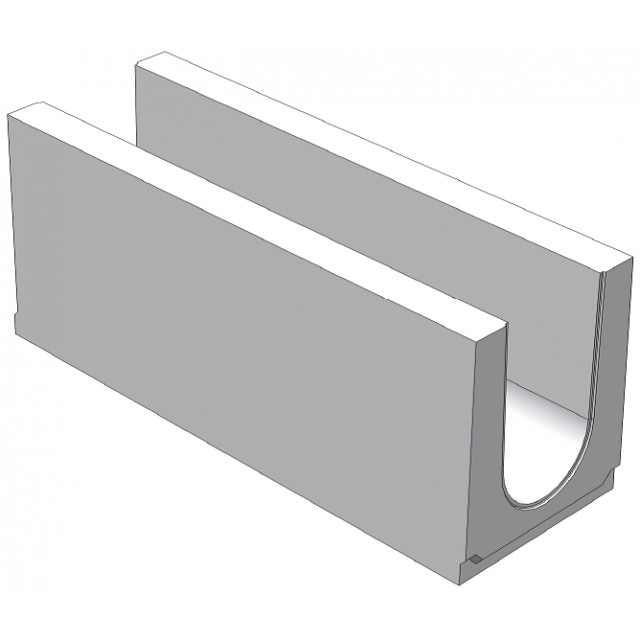

Бетонный лоток BGU DN200, высота 385

Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).38,5(31,5) - BGU

  • Размеры (ДхШхВ), мм: 1000х298х385
  • Сечение: DN200
  • Толщина стенки: 47 мм.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 129 кг.
  • Артикул: 40622038
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 948,40 руб

-10%

3 276,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).38,5(31,5) - BGU
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х298х385
Гидравлическое сечение Ширина DN200 (200 мм), высота 315 мм.
Вес, кг 129,0
Артикул 40622038
Проходное сечение 445 см²
Пропускная способность 25,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства линейного водоотвода на территориях с большой площадью водосбора.
Особенности Может быть выполнен с вертикальным патрубком диаметром 110-160 мм
Примечание Дополнительно можно купить водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 9 шт.

Подробнее

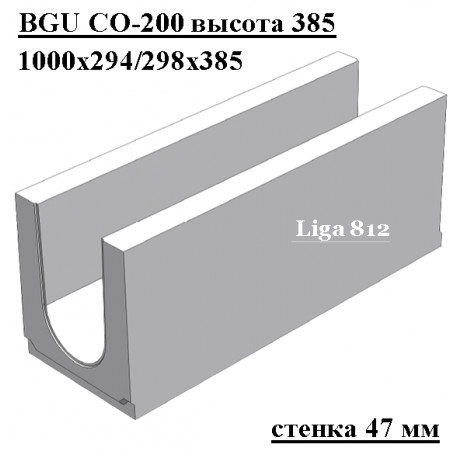

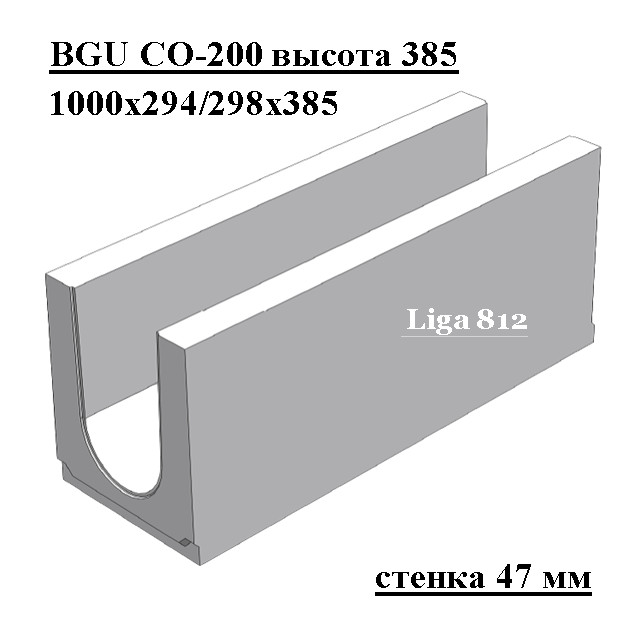

Купить бетонный лоток BGU СО-200 высотой 385 мм

Наша компания предлагает купить лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).38,5(31,5) - BGU для организации поверхностного дренажа линейного типа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка формируется на основании общего счета. Дополнительно, для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Новый водосточный канал шириной гидравлического, U-образного, сечения DN200 производится с толщиной бортика 47 мм, основания 70 мм методом вибпропрессования. С характеристикой проходного сечения - 445 см², пропускная способность канала составляет 25,6 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода).

При каскадном способе построения линии водоотвода лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).38,5(31,5) - BGU с высотой Н385 (385 мм) может быть установлен одиннадцатым номером, между типоразмерами имеющих высоту 370 и 395 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 200 мм.

Все типоразмеры в серии лотков BGU СО-200мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:
В се высоты в серии BGU СО-200мм

Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 70 мм, то можно допустить и шаг в 50 мм.

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка BGU СО-200 высотой 385 мм

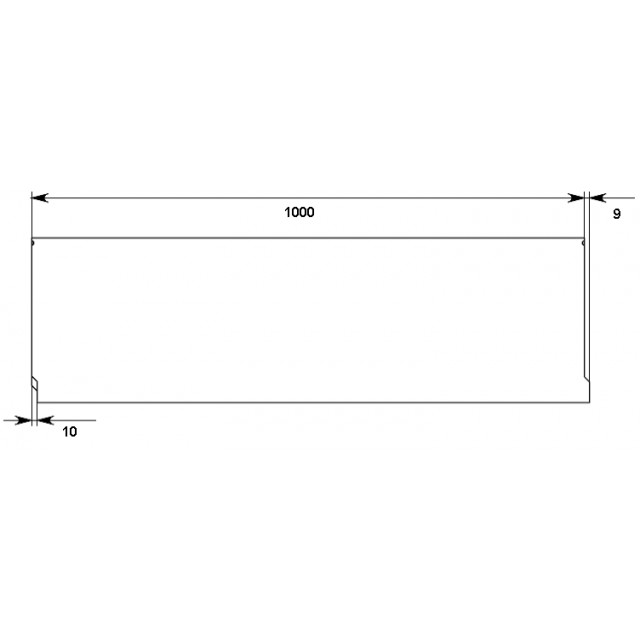

Чертеж бетонного лотка BGU СО-200 H385

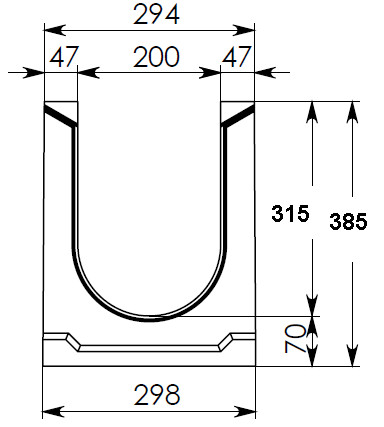

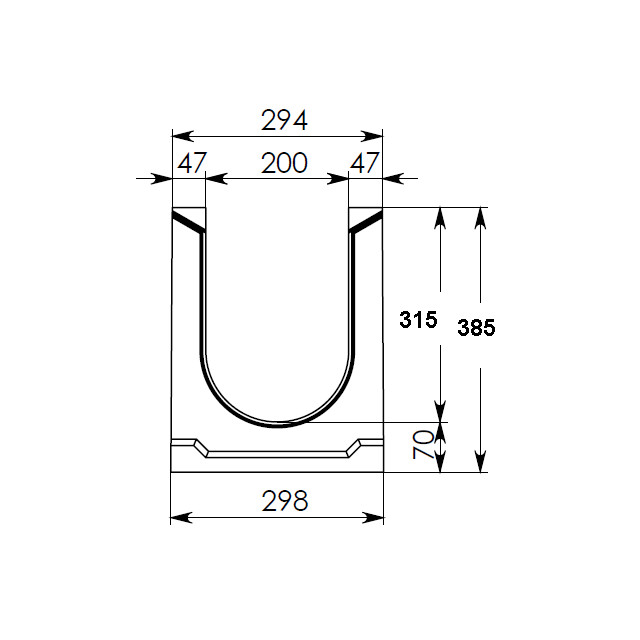

Чертеж бетонного лотка BGU СО-200 H385, вид спереди

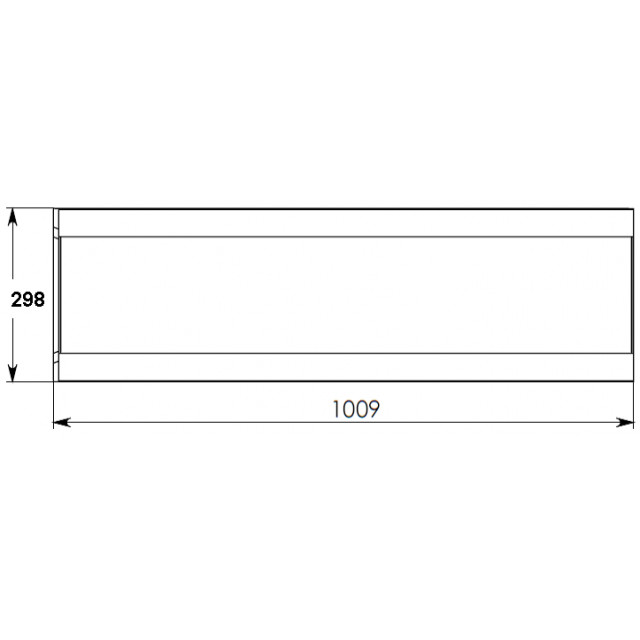

Чертеж бетонного лотка BGU DN200 H385, вид сверху
