Бетонные лотки BGZ-S DN300 с внутренним уклоном для тяжелых нагрузок
> Водоотвод>Бетонные лотки>BGZ-S>Лотки BGZ-S DN300 с уклоном

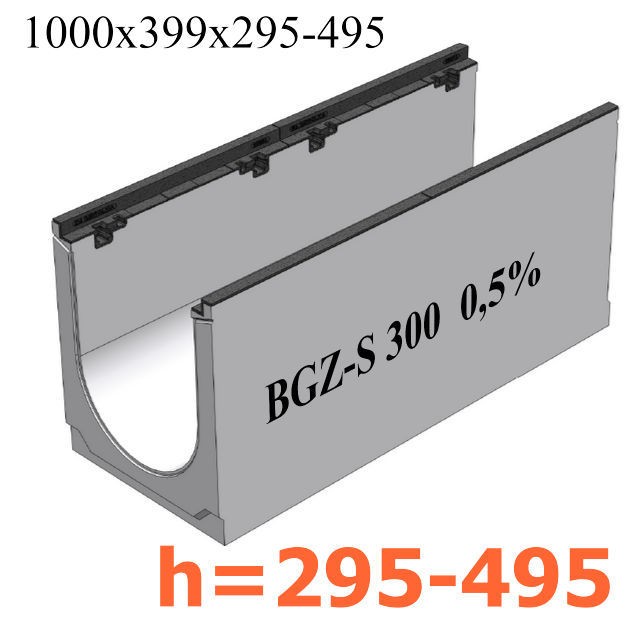

BGZ-S лоток для тяжелых нагрузок DN300 с чугунной насадкой, с уклоном 0,5 % Увеличить

Лотки BGZ-S DN300 с уклоном

BGZ-S лоток для тяжелых нагрузок DN300 с чугунной насадкой, с уклоном 0,5 %

  • Размеры (ДхШхВ), мм: 1000х399х395-495
  • Сечение: DN300
  • Класс нагрузки: E600-F900 (до 90 тонн)
  • Артикулы: 40630101...40630120
  • Вес: от 163 кг.
  • Дополнительно комплектуются чугунными решетками ВЧ, кл. E и F!

Цена указана за шт.

Подробнее

40 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 600,00 руб

Характеристики

Название в проекты BGZ-S лоток для тяжелых нагрузок DN300, № 1-20, с чугунной насадкой, 0,5 % уклон
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий, особопрочный бетон (B40)
Класс нагрузки А-F (до 90 тонн)
Размеры (ДхШхВ), мм 1000х399х395-495
Гидравлическое сечение Ширина DN300 (300 мм)
Артикул 40630101...40630120
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады, экспедиторские площадки, аэропорты, военные базы
Особенности Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса E или F
Примечание В наборе BGZ-S DN300 с уклоном имеется 5 прямых лотков для увеличения общей линии каналов.
Кол-во на паллете 6 шт.

Подробнее

Лотки бетонные BGZ-S DN300 с уклоном

Для водоприемных и водоотводных бетонных лотков серии BGZ-S разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с больших территорий при помощи усиленных тяжеловесов с чугунными насадками, имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использовать естественные ландшафтные особенности местности при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 40 комплектов BGZ-S имеющих ширину гидравлического сечения DN300 (300 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективного линейного водоотвода могут быть задействованы девять прямых каналов такого же сечения, внешние высоты которых: Н295, 320, 345, 370, 395, 420, 445, 470, 495 мм.

Схема уклонов

Бетонные лотки для тяжелых нагрузок BGZ-S DN300 с уклоном 0,5%
Артикул Типоразмер Класс нагрузки Длина, мм Ширина, мм Начальная высота (А), мм Конечная высота (В), мм Вес, кг
40632164 № -20-0 E, F 1000 399 295 295 135,0
40632120 BGZ-S лоток для тяжелых нагрузок DN300, № -20, с чугунной насадкой, 0,5 % уклон E, F 1000 399 295 300 135,3
40632119 BGZ-S лоток для тяжелых нагрузок DN300, № -19, с чугунной насадкой, 0,5 % уклон E, F 1000 399 300 305 136,7
40632118 BGZ-S лоток для тяжелых нагрузок DN300, № -18, с чугунной насадкой, 0,5 % уклон E, F 1000 399 305 310 138,1
40632117 BGZ-S лоток для тяжелых нагрузок DN300, № -17, с чугунной насадкой, 0,5 % уклон E, F 1000 399 310 315 139,5
40632116 BGZ-S лоток для тяжелых нагрузок DN300, № -16, с чугунной насадкой, 0,5 % уклон E, F 1000 399 315 320 140,9
40632163 № -15-0 E, F 1000 399 320 320 144,0
40632115 BGZ-S лоток для тяжелых нагрузок DN300, № -15, с чугунной насадкой, 0,5 % уклон E, F 1000 399 320 325 142,3
40632114 BGZ-S лоток для тяжелых нагрузок DN300, № -14, с чугунной насадкой, 0,5 % уклон E, F 1000 399 325 330 143,7
40632113 BGZ-S лоток для тяжелых нагрузок DN300, № -13, с чугунной насадкой, 0,5 % уклон E, F 1000 399 330 335 145,1
40632112 BGZ-S лоток для тяжелых нагрузок DN300, № -12, с чугунной насадкой, 0,5 % уклон E, F 1000 399 335 340 146,5
40632111 BGZ-S лоток для тяжелых нагрузок DN300, № -11, с чугунной насадкой, 0,5 % уклон E, F 1000 399 340 345 147,9
40632162 № -10-0 E, F 1000 399 345 345 150,0
40632110 BGZ-S лоток для тяжелых нагрузок DN300, № -10, с чугунной насадкой, 0,5 % уклон E, F 1000 399 345 350 149,3
40632109 BGZ-S лоток для тяжелых нагрузок DN300, № -9, с чугунной насадкой, 0,5 % уклон E, F 1000 399 350 355 150,7
40632108 BGZ-S лоток для тяжелых нагрузок DN300, № -8, с чугунной насадкой, 0,5 % уклон E, F 1000 399 355 360 152,1
40632107 BGZ-S лоток для тяжелых нагрузок DN300, № -7, с чугунной насадкой, 0,5 % уклон E, F 1000 399 360 365 153,5
40632106 BGZ-S лоток для тяжелых нагрузок DN300, № -6, с чугунной насадкой, 0,5 % уклон E, F 1000 399 365 370 154,9
40632161 № -5-0 E, F 1000 399 370 370 156,0
40632105 BGZ-S лоток для тяжелых нагрузок DN300, № -5, с чугунной насадкой, 0,5 % уклон E, F 1000 399 370 375 156,3
40632104 BGZ-S лоток для тяжелых нагрузок DN300, № -4, с чугунной насадкой, 0,5 % уклон E, F 1000 399 375 380 157,7
40632103 BGZ-S лоток для тяжелых нагрузок DN300, № -3, с чугунной насадкой, 0,5 % уклон E, F 1000 399 380 385 159,1
40632102 BGZ-S лоток для тяжелых нагрузок DN300, № -2, с чугунной насадкой, 0,5 % уклон E, F 1000 399 385 390 160,5
40632101 BGZ-S лоток для тяжелых нагрузок DN300, № -1, с чугунной насадкой, 0,5 % уклон E, F 1000 399 390 395 161,9
16800 № 0 E, F 1000 399 395 395 162,0
40630101 BGZ-S лоток для тяжелых нагрузок DN300, № 1, с чугунной насадкой, 0,5 % уклон E, F 1000 399 395 400 162,5
40630102 BGZ-S лоток для тяжелых нагрузок DN300, № 2, с чугунной насадкой, 0,5 % уклон E, F 1000 399 400 405 163,1
40630103 BGZ-S лоток для тяжелых нагрузок DN300, № 3, с чугунной насадкой, 0,5 % уклон E, F 1000 399 405 410 163,7
40630104 BGZ-S лоток для тяжелых нагрузок DN300, № 4, с чугунной насадкой, 0,5 % уклон E, F 1000 399 410 415 164,9
40630105 BGZ-S лоток для тяжелых нагрузок DN300, № 5, с чугунной насадкой, 0,5 % уклон E, F 1000 399 415 420 166,1
40630161 № 5-0 E, F 1000 399 420 420 166,0
40630106 BGZ-S лоток для тяжелых нагрузок DN300, № 6, с чугунной насадкой, 0,5 % уклон E, F 1000 399 420 425 167,3
40630107 BGZ-S лоток для тяжелых нагрузок DN300, № 7, с чугунной насадкой, 0,5 % уклон E, F 1000 399 425 430 168,5
40630108 BGZ-S лоток для тяжелых нагрузок DN300, № 8, с чугунной насадкой, 0,5 % уклон E, F 1000 399 430 435 169,7
40630109 BGZ-S лоток для тяжелых нагрузок DN300, № 9, с чугунной насадкой, 0,5 % уклон E, F 1000 399 435 440 170,9
40630110 BGZ-S лоток для тяжелых нагрузок DN300, № 10, с чугунной насадкой, 0,5 % уклон E, F 1000 399 440 445 172,1
40630162 № 10-0 E, F 1000 399 445 445 172,0
40630111 BGZ-S лоток для тяжелых нагрузок DN300, № 11, с чугунной насадкой, 0,5 % уклон E, F 1000 399 445 450 173,3
40630112 BGZ-S лоток для тяжелых нагрузок DN300, № 12, с чугунной насадкой, 0,5 % уклон E, F 1000 399 450 455 174,5
40630113 BGZ-S лоток для тяжелых нагрузок DN300, № 13, с чугунной насадкой, 0,5 % уклон E, F 1000 399 455 460 175,7
40630114 BGZ-S лоток для тяжелых нагрузок DN300, № 14, с чугунной насадкой, 0,5 % уклон E, F 1000 399 460 465 176,9
40630115 BGZ-S лоток для тяжелых нагрузок DN300, № 15, с чугунной насадкой, 0,5 % уклон E, F 1000 399 465 470 178,1
40630163 № 15-0 E, F 1000 399 470 470 178,0
40630116 BGZ-S лоток для тяжелых нагрузок DN300, № 16, с чугунной насадкой, 0,5 % уклон E, F 1000 399 470 475 179,3
40630117 BGZ-S лоток для тяжелых нагрузок DN300, № 17, с чугунной насадкой, 0,5 % уклон E, F 1000 399 475 480 180,5
40630118 BGZ-S лоток для тяжелых нагрузок DN300, № 18, с чугунной насадкой, 0,5 % уклон E, F 1000 399 480 485 181,7
40630119 BGZ-S лоток для тяжелых нагрузок DN300, № 19, с чугунной насадкой, 0,5 % уклон E, F 1000 399 485 490 182,9
40630120 BGZ-S лоток для тяжелых нагрузок DN300, № 20, с чугунной насадкой, 0,5 % уклон E, F 1000 399 490 495 184,0
40630164 № 20-0 E, F 1000 399 495 495 184,0

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии BGZ-S DN300, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением!

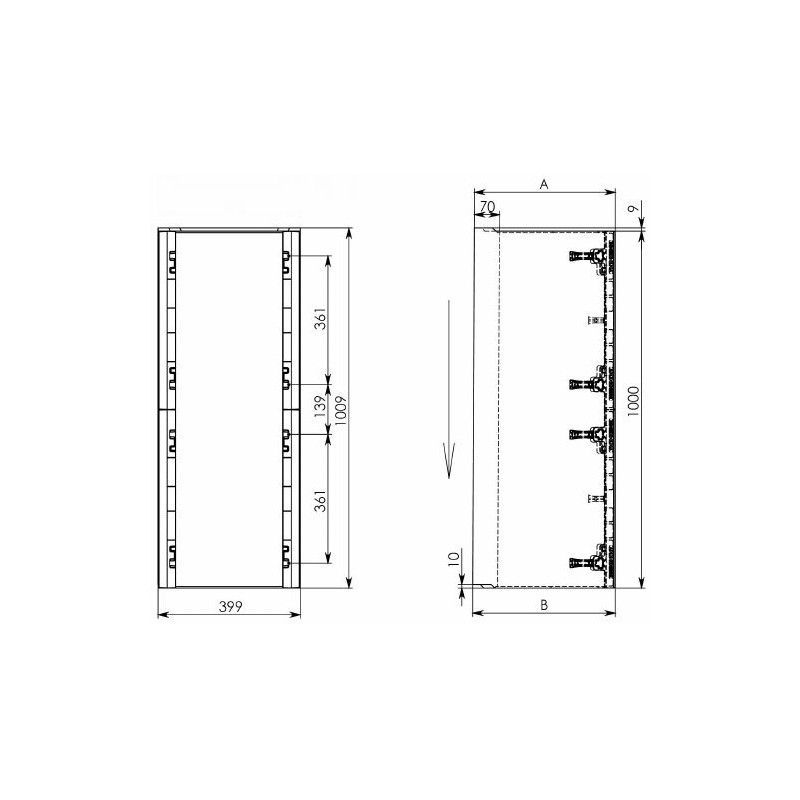

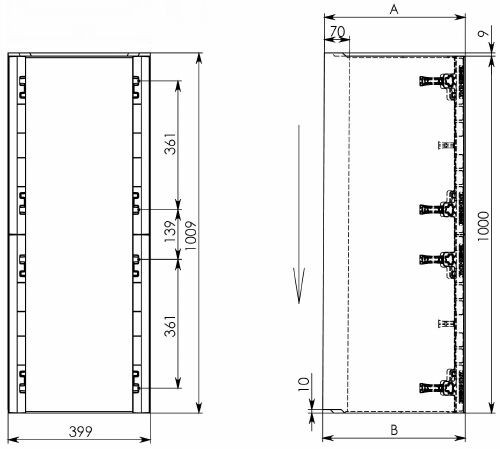

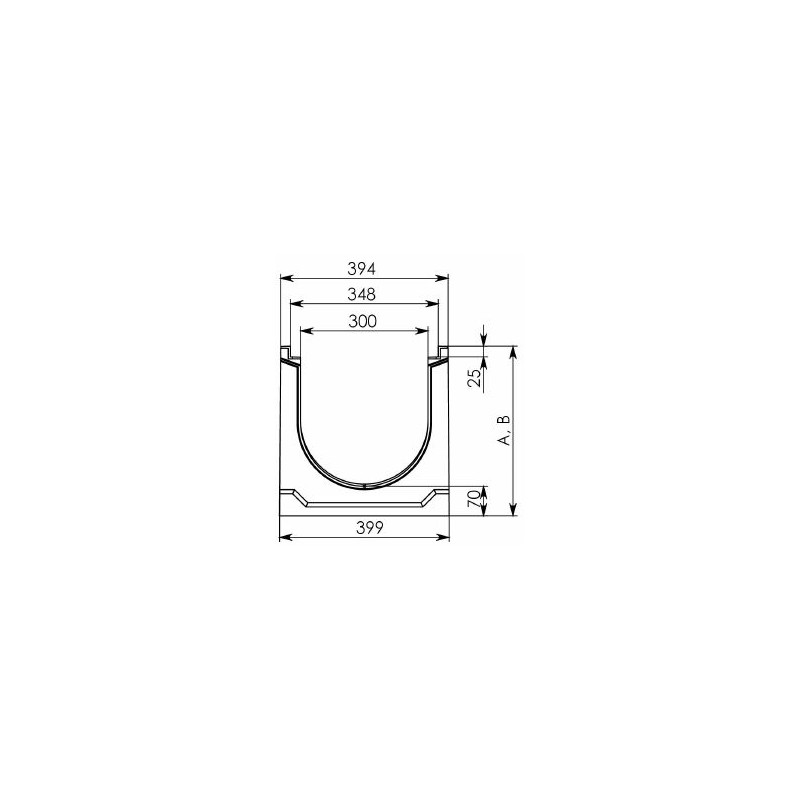

Чертеж BGZ-S DN300 с уклономСхема потока

Выгодно-низкая цена, по которой можно купить бетонные водоприемные и водоотводные лотки с уклоном сечением 300 мм формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет усиленные чугунными насадками бетонные каналы для тяжелых нагрузок BGZ-S оптом и в розницу во все регионы нашей страны.
