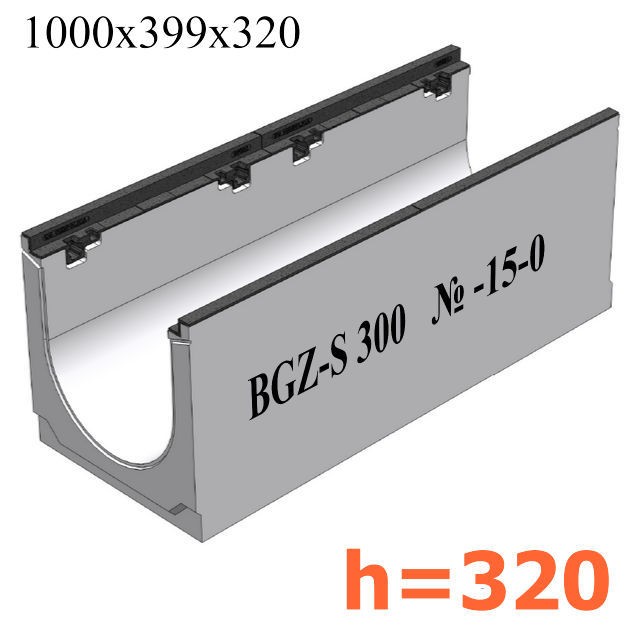

Лоток BGZ-S DN300 H320, № -15-0

Бетонный лоток BGZ-S DN300, № -15-0

Лоток водоотводный бетонный коробчатый (СО-300мм), с чугунной насадкой КU 100.39,9 (30).32(25) - BGZ-S, № -15-0, шириной горизонтального гидравлического сечения 300 мм и габаритной высотой 320 мм. Пропускная способность канала составляет - 49,3 литра в секунду при уклоне 0,5% или 5 мм на один метр желоба. Обладая максимально возможными, особопрочными характеристиками согласно европейскому стандарту EN1433, применяется во всех областях, где возможны высокие динамические нагрузки на ливневый канал.

Бетонный лоток для тяжелых нагрузок BGZ-S DN300, № -15-0 может участвовать в построении поверхностного водоотвода с применением лотков с уклоном (внутренним уклоном), в общей линии устанавливается перед 16-ым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 9 прямых каналов с высотами 295, 320, 345, 370, 395, 420, 445, 470, 495 мм, а также 40 промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGZ-S DN300 с уклоном.

Модель желоба BGZ-S DN300, № -15-0 может быть выполнена с вертикальным выпуском, водосливом для подключения к канализационным трубам Ø200 мм (артикул 40632173).

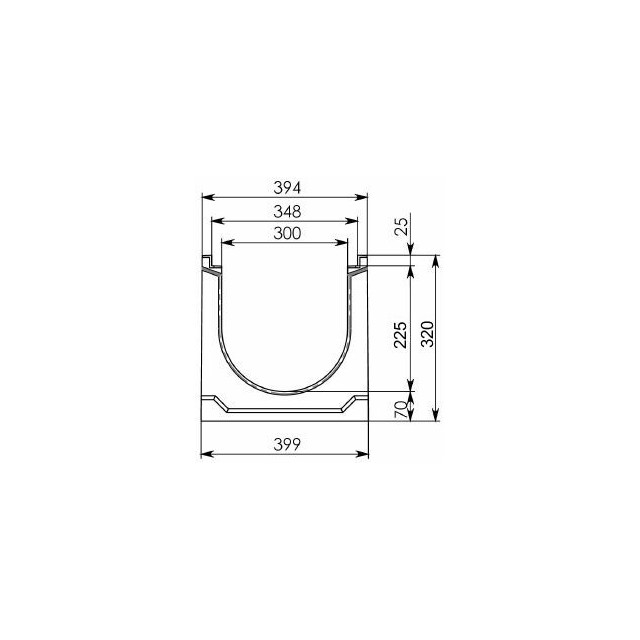

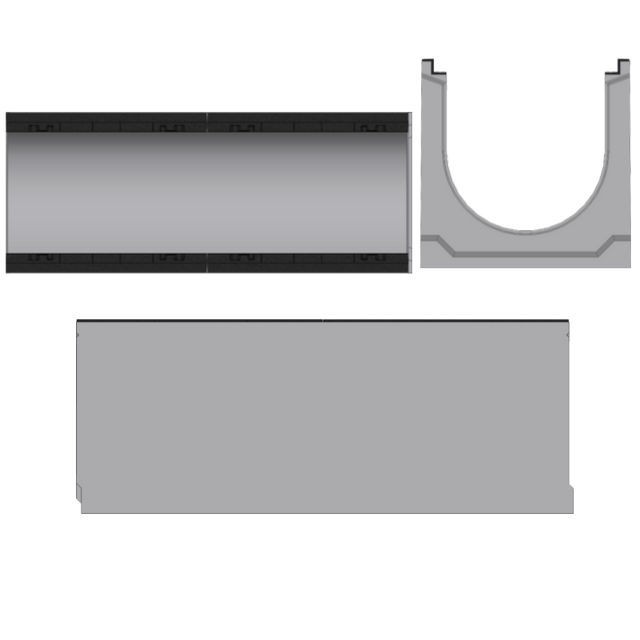

Схема лотка BGZ-S DN300, № -15-0, без уклона

Решетки для лотка BGZ-S DN300 H320

Лоток без уклона BGG-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, на выходе получается комплект: 1 лоток бетонный, 2-е ячеистые или щелевые решетки из чугуна, усиленные чугунные насадки с закладными анкерами (2 шт.*1000 мм), 8 болтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

•
  Ячеистая
  Класс нагрузки: E600
  Артикул: RU22732
  Стоимость лотка BGZ-S DN300, № -15-0 в такой комплектации: 15 395 руб.
•
  Щелевая
  Класс нагрузки: F900
  Артикул: RU22016
  Цена лотка BGZ-S DN300 № -15-0 укомплектованного такой решеткой: 17 789 руб.

Области применения

Класс E600 (600 kN) - F900 (900 kN) до 90 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Экспедиторские площадки, аэропорты, военные базы.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGZ-S DN300 H320 и трубы Ø200 мм:

Сброс воды через пескоуловитель. Подключаются трубы диаметром 160-315 мм:

Двухстороннее соединение с песколовкой:

Также лотки BGZ-S при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 40 лотков)
