Схемы построения лотков водоотводных пластиковых

Вашему вниманию представлены типовые схемы построения пластиковых водоотводных лотков, для правильной компоновки материалов линейного дренажа. В организации ливневки участвуют: лотки водоотводные пластиковые, пескоуловители, дождеприемники, торцевые заглушки. Рассматриваются основные варианты стыковки желобов и комплектующих, такие как: прямые участки каналов; каскадный способ установки (аналог уклонов); сброс воды через пескоуловитель; угловое соединение лотков.

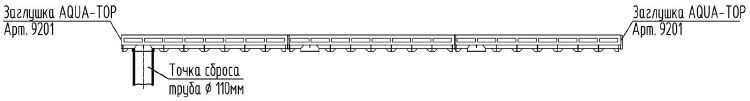

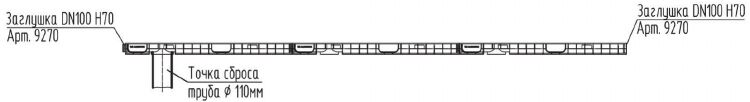

Вариант 1 - классическая, незамысловатая схема - лотки одной высоты и вертикальный выпуск через штатный патрубок в трубу и точку сброса. Трубы, как правило, диаметром 110,160 и 200 мм.

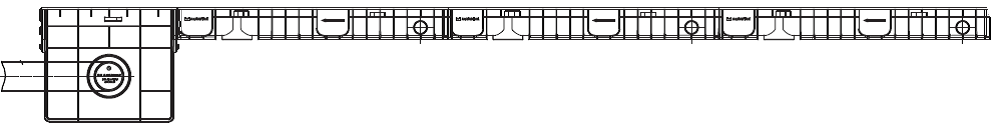

Вариант 2 - типовая версия установки пластиковых водоотводных лотков с подключением пескоуловителя в точке сброса. К пескоуловителю подключают трубы канализации диаметром от 110 мм.

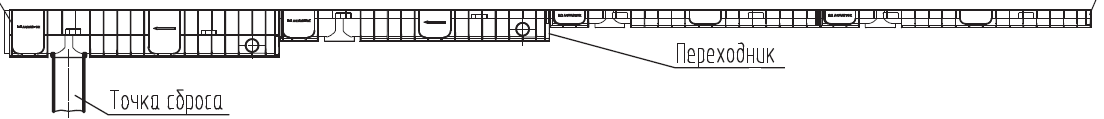

Вариант 3 - построение линии водоотвода методом каскада. Лотки устанавливаются в ряд с увеличением высоты последующего желоба в сторону точки сброса. Такая комбинация, как альтернатива лоткам с уклоном, используется на продолжительных ветках ливневки. В данном случае важно учитывать позволительную глубину заложения пластиковых каналов в зоне их установки и ассортиментную возможность выбранных Вами типоразмеров. Например, в обойме пластиковых лотков сечением DN100 представлено 6 высот - 60, 80, 100, 120, 135, 185 мм, а линия предполагаемого водоотвода 60 метров, следовательно, в построении могут участвовать все высоты по 10 штук. В местах перехода на последующую высоту устанавливают переходники или заглушки под вырез.

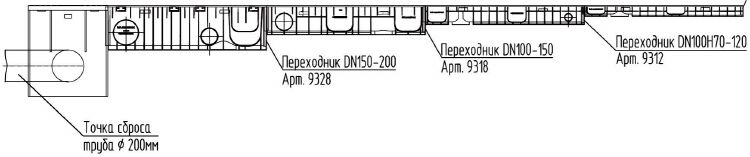

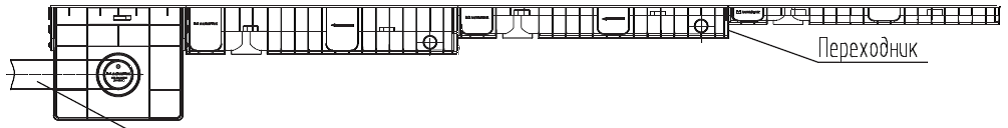

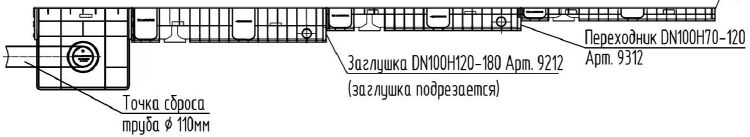

Вариант 4 - аналогичное (вариант 3) построение водоотводящих лотков методом каскада, но уже сброс воды через пластиковый пескоуловитель.

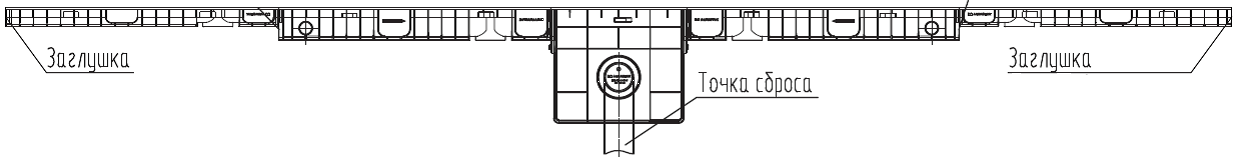

Вариант 5 - установка пластиковых лотков и подключение их к пескоуловителю с двух сторон, так называемое «двойное присоединение».

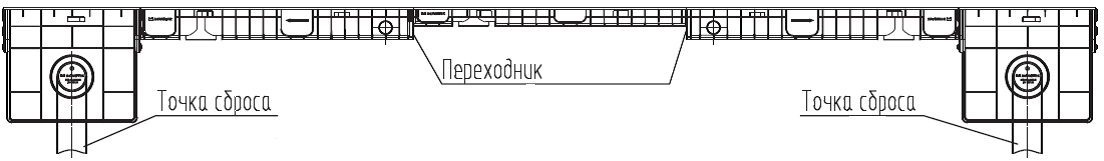

Вариант 6 - схема установки лотков и сброс воды через два пескоуловителя. Интересная комбинация, для продолжительных линий водоотвода, с разуклонкой к двум точкам сброса.

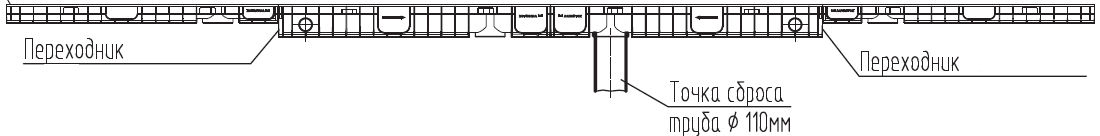

Вариант 7 - схема линейного водоотвода при помощи двойного каскада лотков и сброс воды через штатный патрубок, вертикально расположенный в основании желобов. Версия, когда нет возможности установить песколовку, например, из-за ограничения глубины заложения.

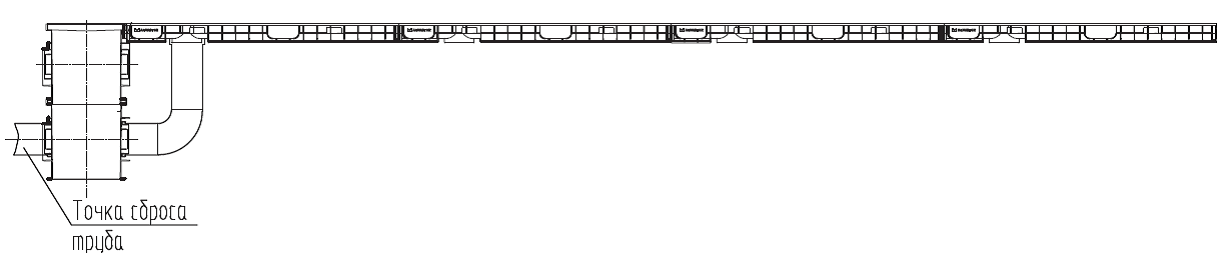

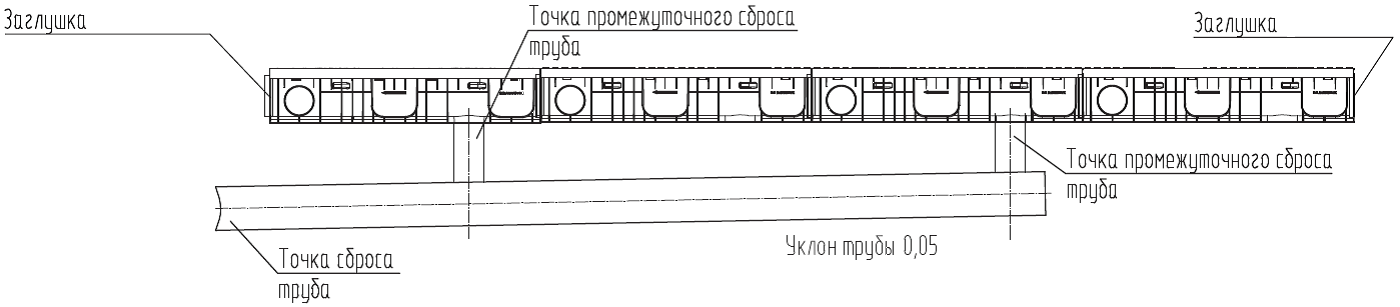

Вариант 8 - параллельно установленная канализационная труба к линии пластиковых водоотводных лотков и соединение этих систем через штатный патрубок.

Вариант 9 - схема поверхностного водоотвода при помощи пластиковых лотков и сброс воды через пластиковый дождеприемник. Часто используются дождеприемники с размерами 300х300 или 400х400. Увеличить глубину заложения дождеприемников можно путем их надстройки.

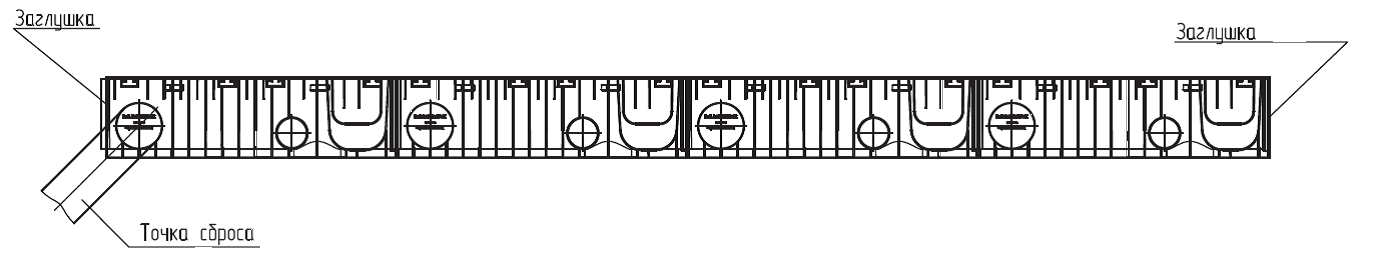

Вариант 10 - боковое (горизонтальное) подключение труб канализации к пластиковым лоткам. Некоторые желоба имеют штатный патрубок (выпуск) различного диаметра на боковых стенках. Таким образом, сброс воды можно осуществлять на небольшой глубине. Если необходимо отвести воду горизонтально по направлению линии водоотвода к точке сброса, то можно использовать торцевую заглушку с выпуском (патрубком) или проделать отверстие в обычной заглушке.

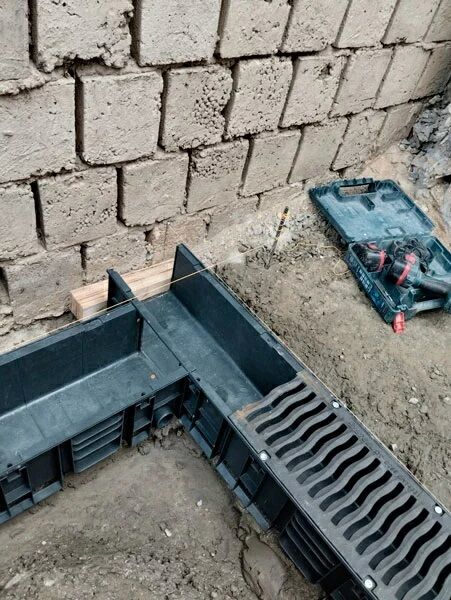

Вариант 11 - в конструкции пластиковых водоотводных лотков предусмотрены трафареты (из начально заглушенные), для углового соединения желобов. Благодаря такой опции можно создавать Г-э, Т-э и П-э образные геометрии линейного дренажа.
