Конструкция пластиковых водоотводных лотков PolyMax Basic с высоким бортом

Рассмотрим конструктивные особенности лотков водоотводных пластиковых серии PolyMax Basic с высокой кромкой, под пластиковую (полиамидную) решетку. Узнаем какие появились механизмы для стыковки лотков и их комплектующих.

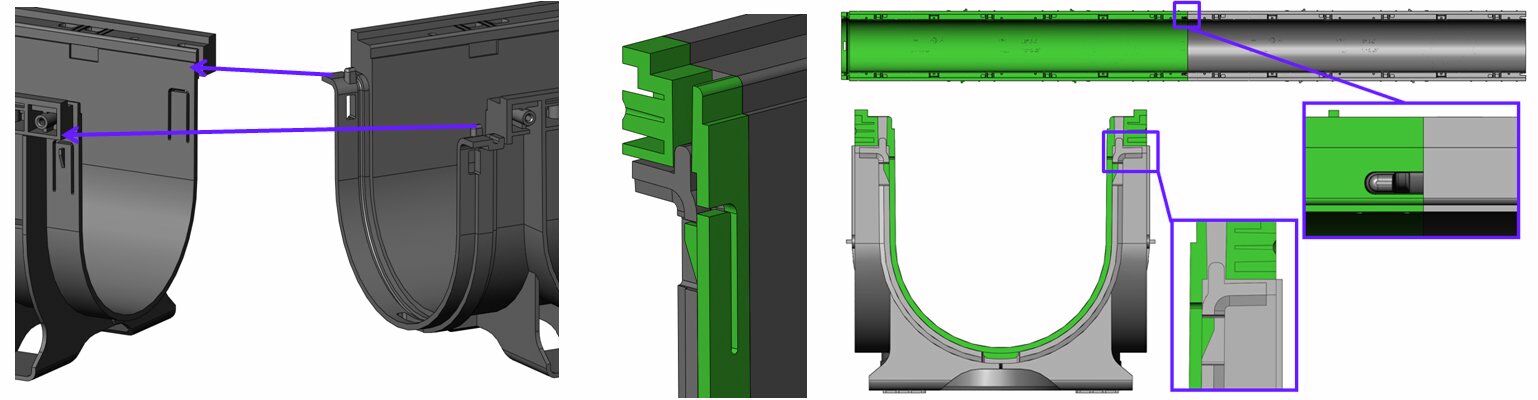

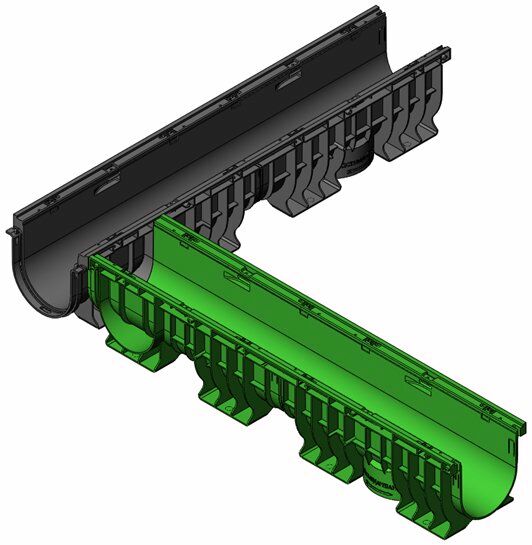

Модернизированная конструкция PolyMax Basic с высоким бортом позволяет интуитивно понимать и легко производить состыковку желобов в единую, непрерывную линию дренажа. Модели оборудованы тремя типами стыковочных замков, одновременно работающими - боковая пружинистая защелка, нижняя защелка и направляющая опорной стенки.

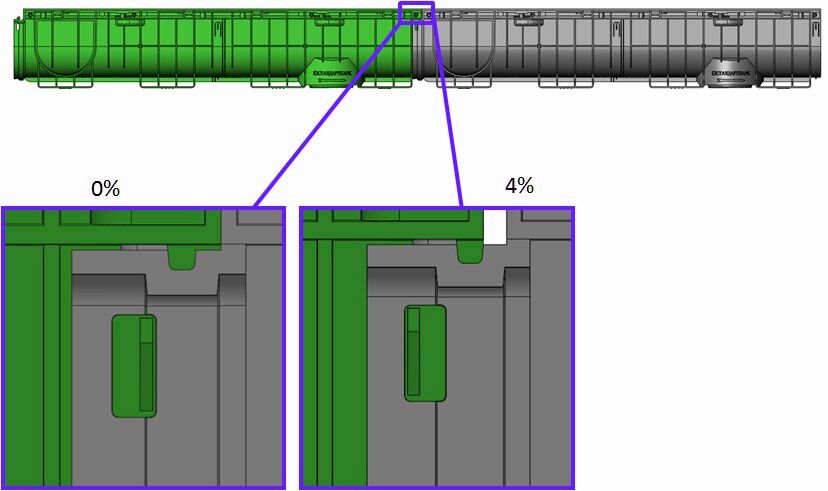

Боковая защелка обладает пружинным эффектом, что позволяет стыковать пластиковые лотки в комплекте с решетками не разбирая их. Так же боковая защелка обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция данной системы обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%.

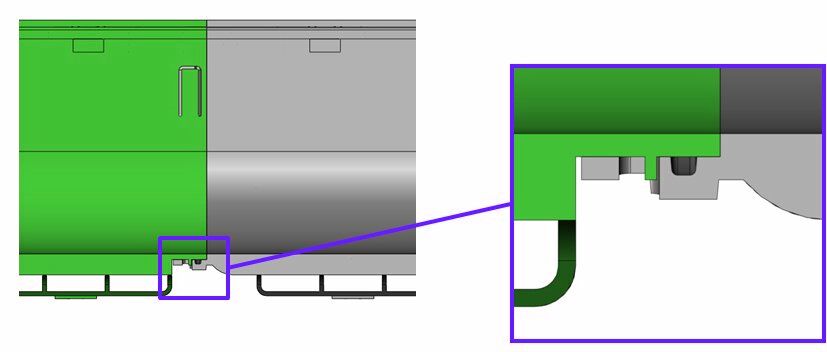

Нижняя защелка работает так же, как и боковая. Для герметизации стыков имеется специальный паз для прокладки герметика или уплотнительного шнура Ø5мм. Кроме того, защелка предотвращает смещение лотка в вертикальном направлении и обеспечивает плотное прилегание поверхностей лотков и герметика.

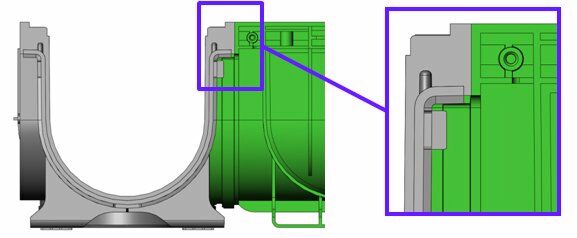

Направляющая опорной стенки обеспечивает корректную стыковку бортиков желоба и защищает от поперечных смещений при монтаже.

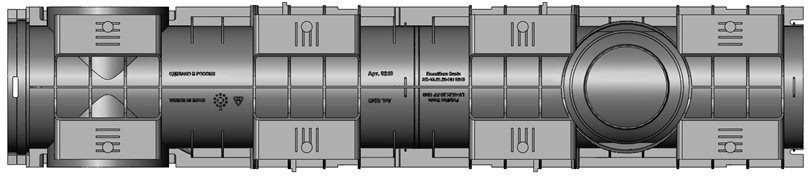

Наличие на боковых стенках трафаретов под отводы обеспечивает возможность подключения желобов под углом 90°. Благодаря конструктивным особенностям лотка боковое подключение осуществляется без зазоров с возможностью герметизации монтажного шва. Примыкание лотка осуществляется без дополнительных вырезов. На поворотах устанавливается торцевая пластиковая заглушка.

Разнонаправленные ребра жесткости в основании опорных лап предотвращают скольжение лотков при монтаже, по выравнивающему слою бетонной смеси (при омоноличивании). Для удобства монтажа линий водоотвода не кратных длине лотка 1000 мм предусмотрена возможность распила корпуса желоба на две части длинной 500 мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации.

Способы крепления решеток к лотку PolyMax Basic

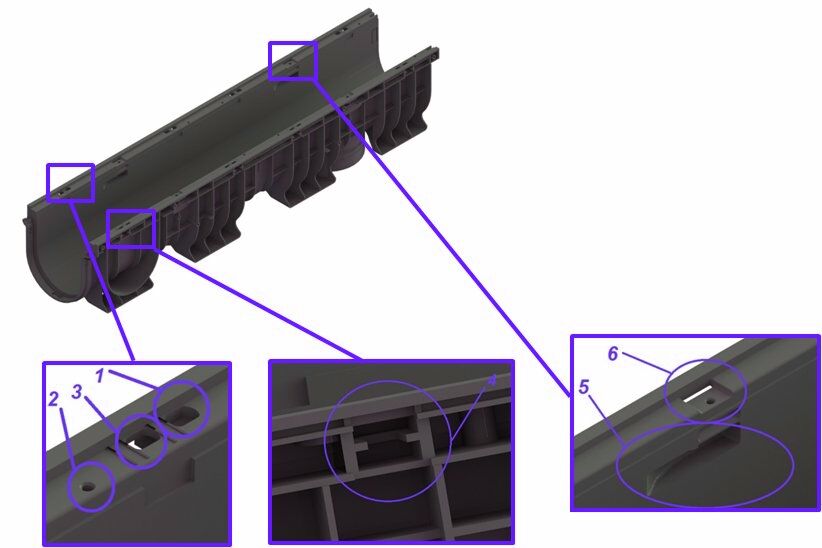

На каждой опорной боковой стенке канала имеется по четыре зоны креплений:

1. специальные пазы для позиционирования решеток водоприемных;
2. отверстия под самонарезные винты, тип М5;
3. отверстия под крепление болт-гайка;
4. дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки;
5. паз для планки центрального крепежа;
6. на каждой опорной стенке имеется по два паза для использования заневоливающих скоб.

Пластиковая решетка для пластиковых лотков PolyMax Basic с высоким боротом может быть выполнена в двух классах нагрузки А15 и В125. При этом внешний вид и габариты настила остаются неизменными. Изменения отражаются только в массе готового изделия.

Подробная информация о способах крепления решеток для данных систем в описании готовых комплектов:

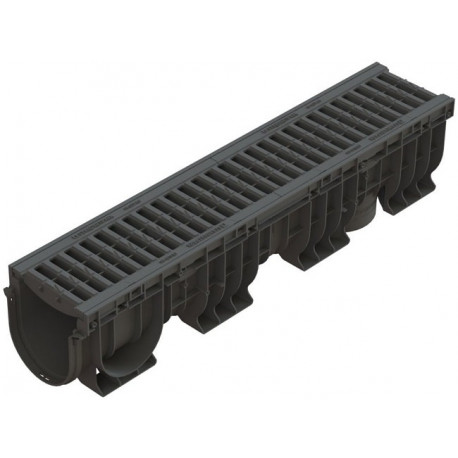

Лоток водоотводный PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.A (к-т) 0824081
Лоток водоотводный PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.B (к-т) 0824082
