Gidrolica Light DN300 H400 с решеткой стальной, кл.A15

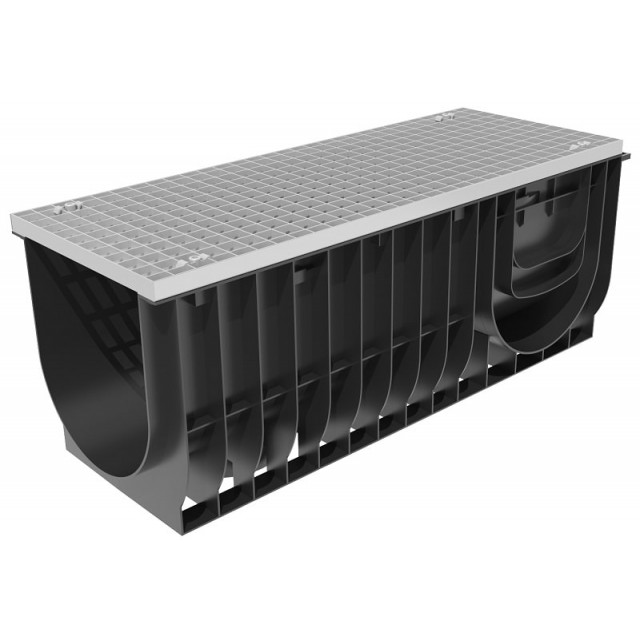

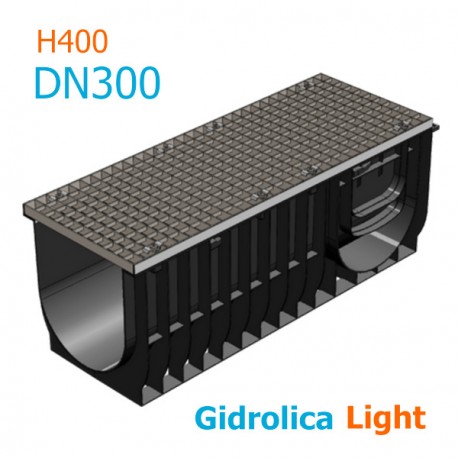

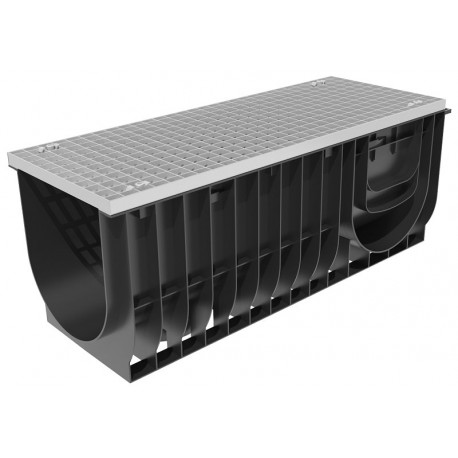

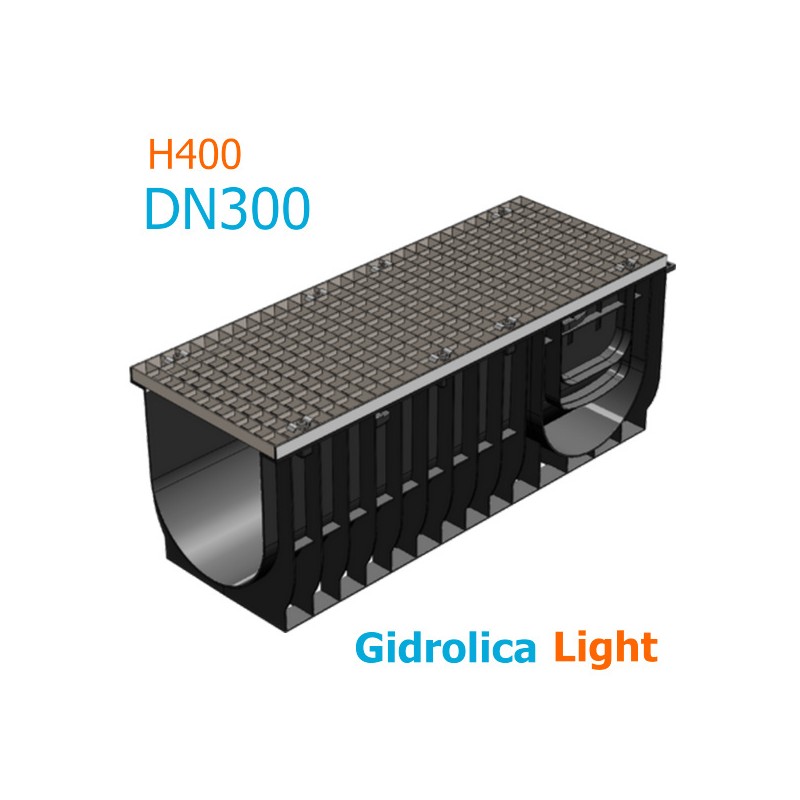

Лоток Gidrolica Light DN300 H400 с ячеистой стальной решеткой

Водоотводный лоток с очень большим сечением! Его типоразмер встречается в таких системах, как: Gidrolica Standart / Plus и Super. Отличие модели Gidrolica Light состоит в том, что на лоток устанавливаются специальные оцинкованные насадки, которые позволяют корректно и надежно зафиксировать стальную ячеистую решетку в желобе. Практика установки такой решетки на другие аналогичные системы открывает все конструкторские недочеты крепления. Поэтому, настоятельно рекомендуем применять готовые заводские решения при оснащении поверхностного водоотвода крупногабаритными системами.

• Название в проектах до 2014 года:
  Комплект: лоток водоотводный ЛВ-30.38.39,6 пластиковый с решёткой ячеистой стальной оцинкованной, кл. A15.
• Название с 2014 года:
  Комплект Gidrolica Light: лоток водоотводный ЛВ-30.38.39,6 пластиковый с решёткой РВ-30.37.100 ячеистой стальной оцинкованной, кл. A15.

Пластиковые водоотводные лотки серии Gidrolica Light отпускаются только в комплекте с решетками!

Комплектность

Комплекты Gidrolica Light собираются в специально оборудованном сборочном цехе при заводе в течение 2-3 дней. На объекты строительства поставляются уже в укомплектованном виде.

В комплект поставки системы Gidrolica Light входит:

• лоток водоотводный ЛВ-30.38.39,6 пластиковый с монтированными в борта желоба стальными, П-э образными усиливающими оцинкованными насадками. Насадки работают в качестве буфера между лотком и решеткой, защищая борт лотка от разрушения при воздействии механических нагрузок на канал. В конструкции лотка предусмотрен вертикальный патрубок для соединения с трубами канализации диаметром 200 м. В боковинах водоотводящего желоба расположены заглушенные трафареты У-образного сечения для несложной и быстрой угловой состыковки комплектов лотков;
• решетка водоприемная РВ-30.37.100 ячеистая стальная оцинкованная, кл. A15 длиной 1 метр и высотой 25 мм с усиленными ребрами жесткости, образующими ячеистую структуру решетки. Ячейки 30х30 мм увеличивают коэффициент водопоглощения решетки;
• крепеж универсальный для сборки лотка водоотводного пластикового, который надежно фиксирует дождеприемную решетку и предотвращает её продольные смещения относительно бортов лотка. (8 болтов с ответными частями - 2 набора по 4 шт).

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

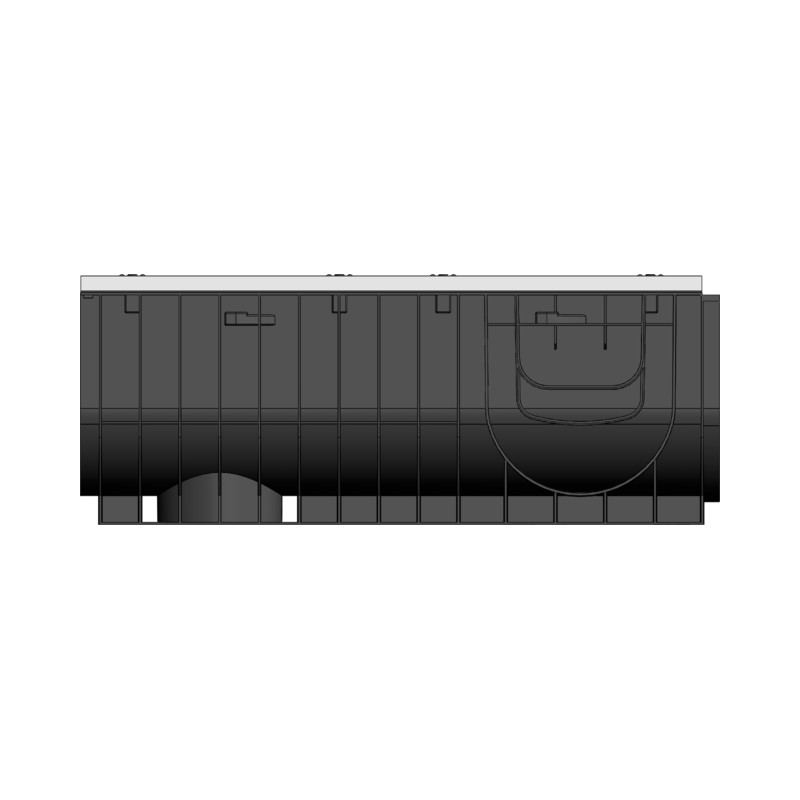

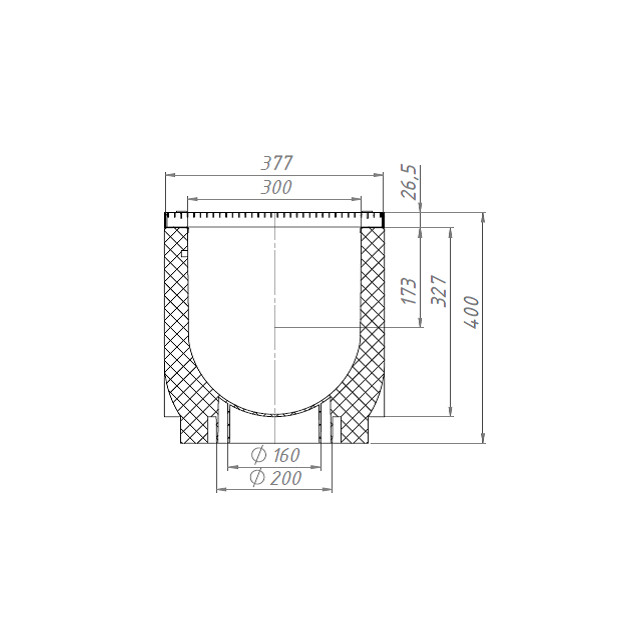

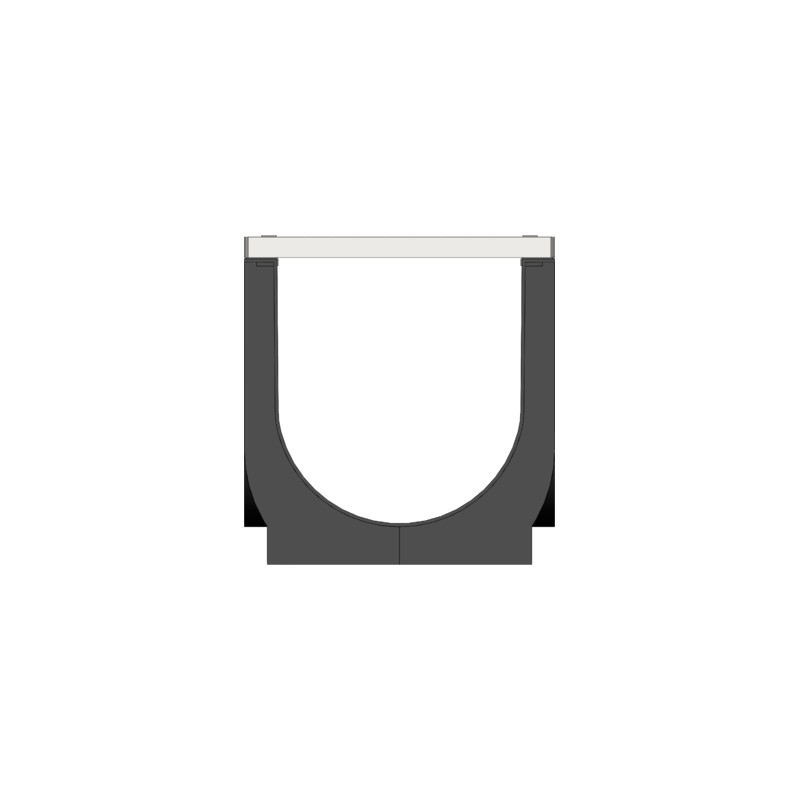

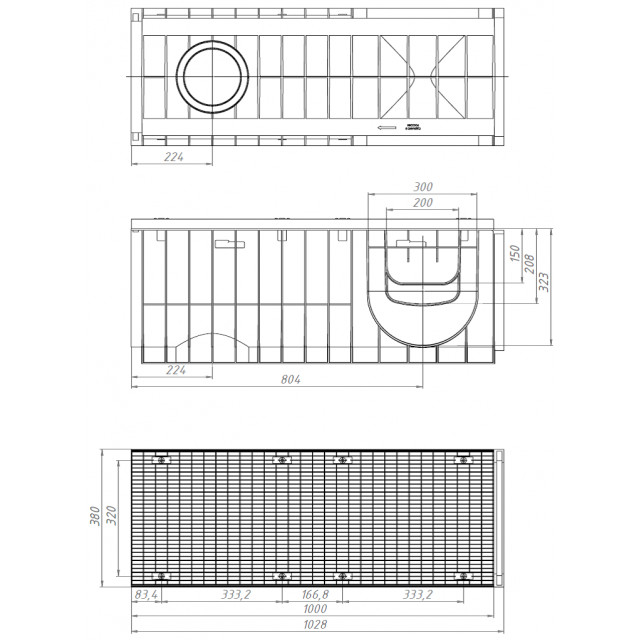

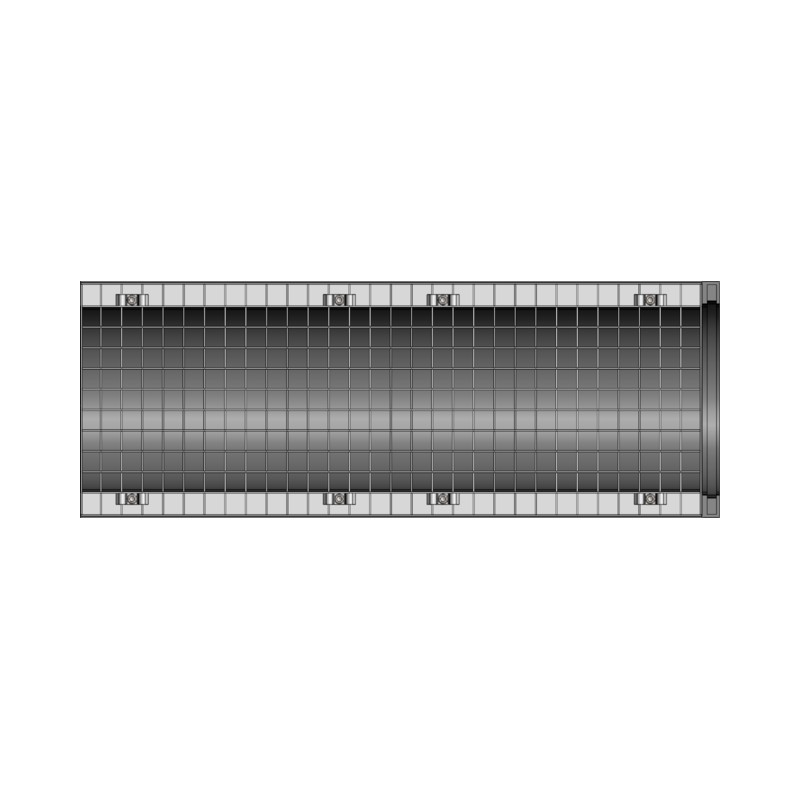

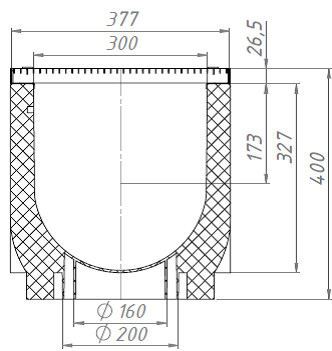

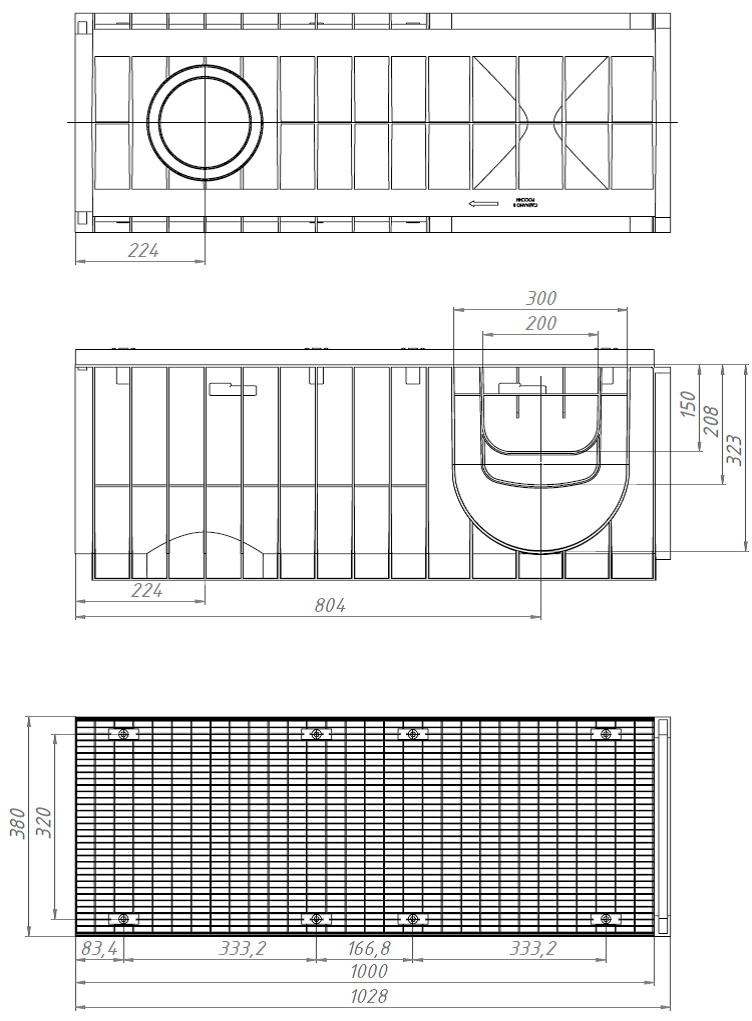

Чертежный вид

Схемы построения

Точки входа для углового соединения лотков Gidrolica Light DN300 H400 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø200 мм:

Сброс воды через дождеприемник 400х400. Подключаются трубы диаметром 110-200 мм:

Двухстороннее соединение с дождеприемником 400х400:

Ссылки по теме:

Пластиковые лотки

Лотки серии Gidrolica Light

Монтаж пластиковых лотков
