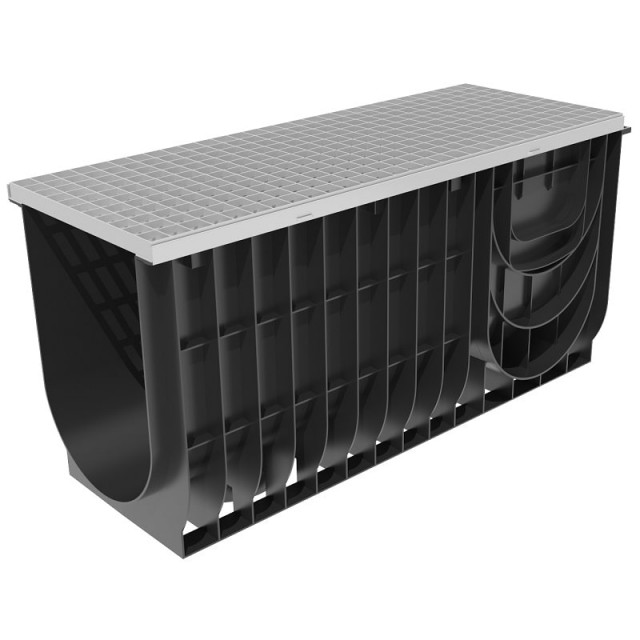

Лоток Gidrolica Light ЛВ-30.38.48 с решеткой стальной (ячейка)

Gidrolica Light DN300 H480 - лоток с ячеистой стальной решеткой

Пластиковый лоток для отвода воды с размерами 1000х380х480 мм завершает серию крупных водоотводов Gidrolica Light шириной гидравлического сечения DN300 (300 мм). Интересная разработка 2016-ого года для каскадных версий ливневки - лоток может быть установлен последним или третьим в потоке.

Пластиковые дренажные лотки серии Gidrolica Light отпускаются только в комплекте с решетками!

Комплектность

Комплекты крупноформатных лотков Gidrolica Light собираются в специально оборудованном сборочном цехе при заводе в течение 2-3 дней. На объекты строительства поставляются уже в укомплектованном виде.

В комплект поставки системы Gidrolica Light входит:

• лоток водоотводный ЛВ-30.38.48 пластиковый с монтированными в борта канала стальными, П-э образными усиливающими оцинкованными насадками. Насадки работают в качестве буфера между лотком и решеткой, защищая борт желоба от разрушения при воздействии механических нагрузок на канал. В конструкции лотка предусмотрен вертикальный патрубок для соединения с трубами канализации диаметром 200 м. В боковинах водоотводящего желоба расположены заглушенные трафареты U-образного сечения для корректной и быстрой угловой состыковки комплектов лотков;
• решетка водоприемная РВ-30.37.100 ячеистая стальная оцинкованная, кл. A15 длиной 1 метр и высотой 25 мм с усиленными ребрами жесткости, образующими ячеистую структуру решетки. Ячейки 30х30 мм увеличивают коэффициент водопоглощения решетки;
• крепеж универсальный для сборки лотка водоотводного пластикового, который надежно фиксирует дождеприемную решетку и предотвращает её продольные смещения относительно бортов лотка. (8 болтов с ответными частями - 2 набора по 4 шт).

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

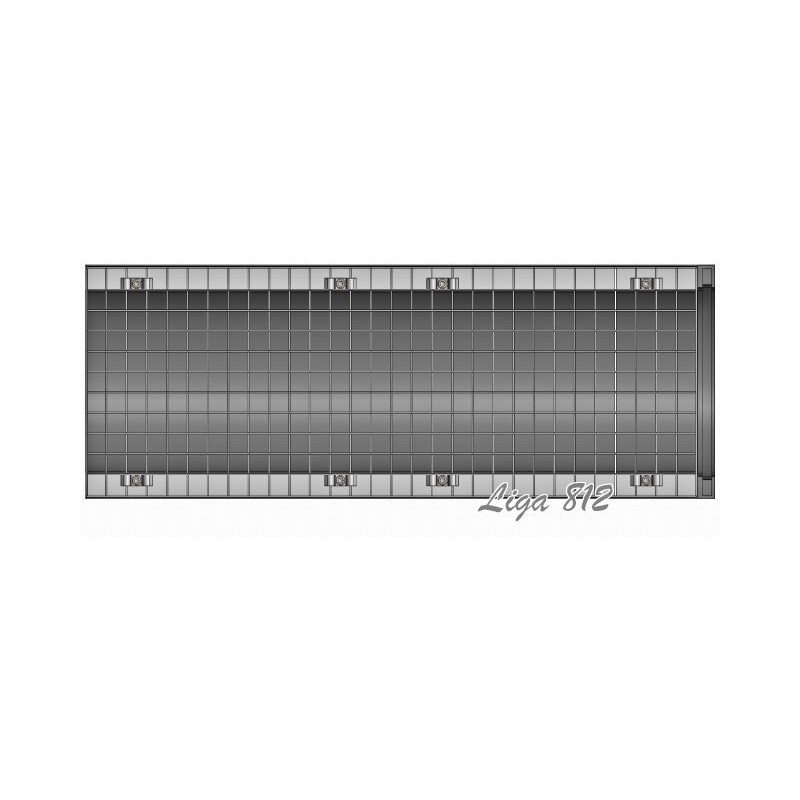

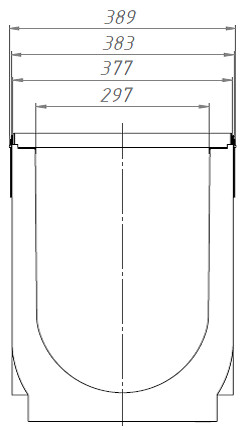

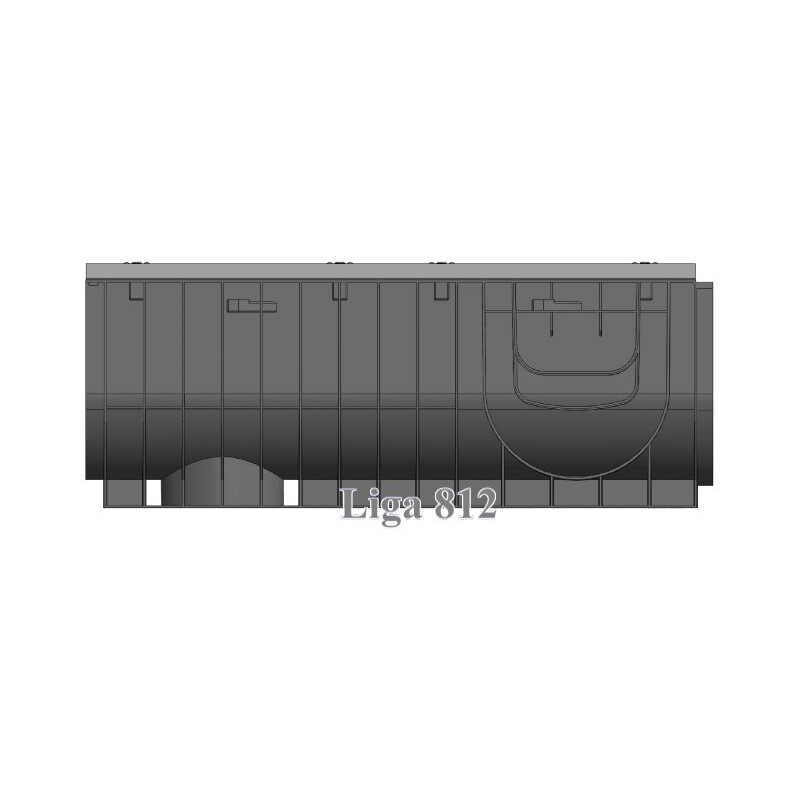

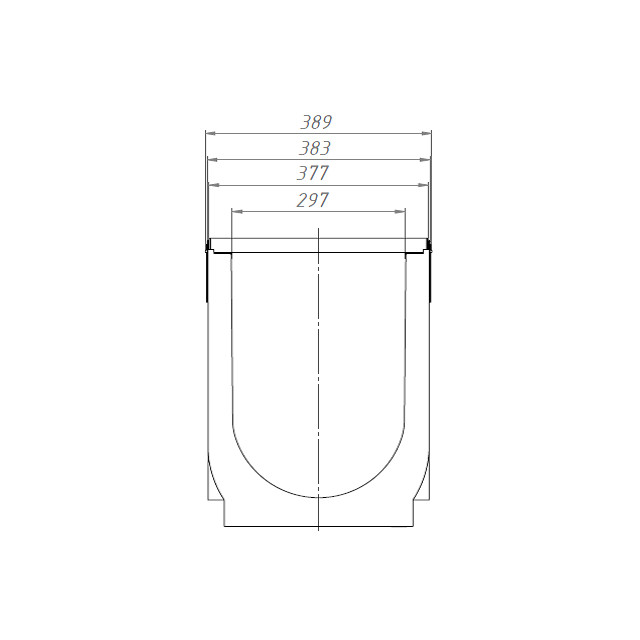

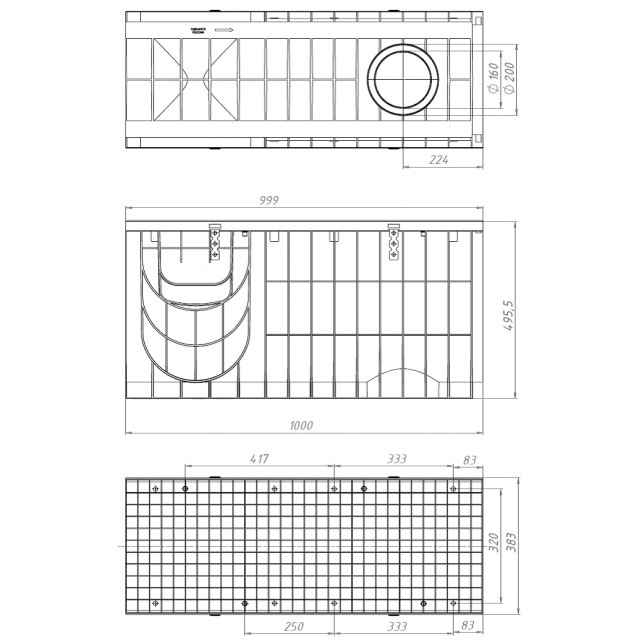

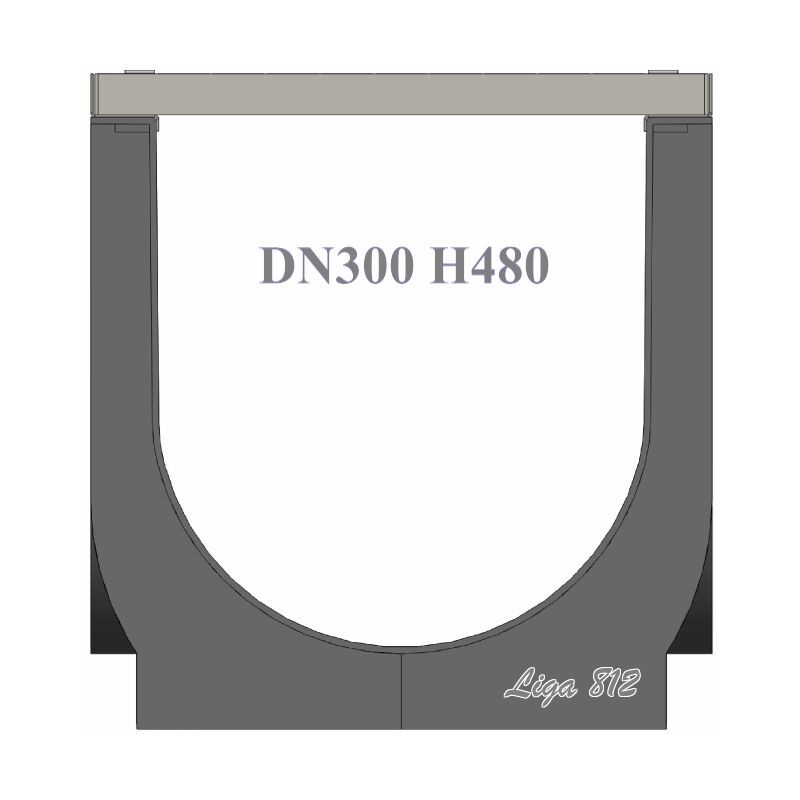

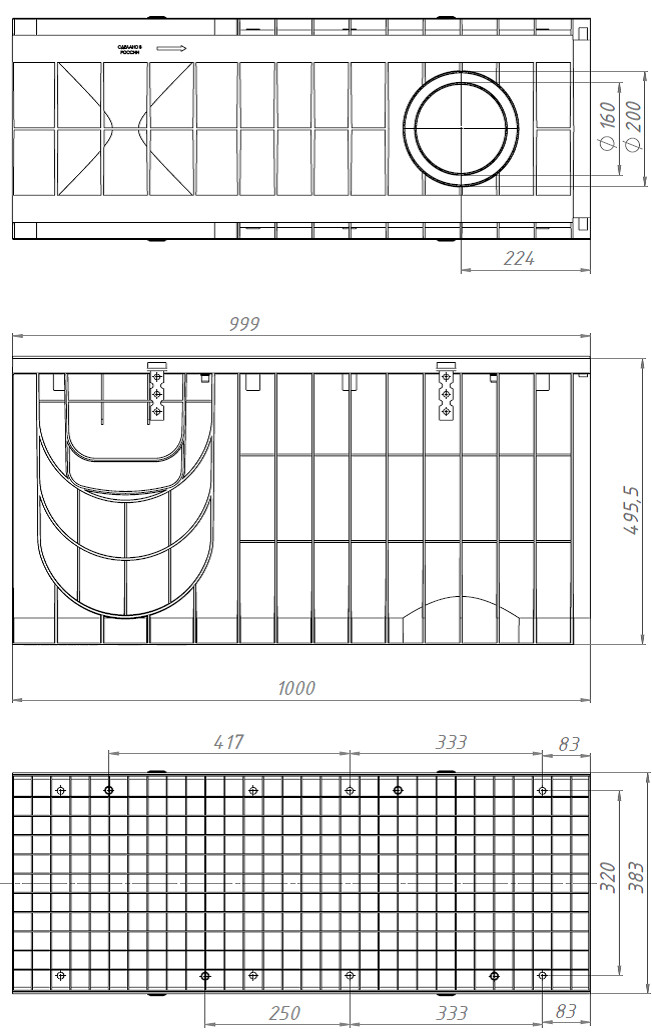

Чертежный вид

Схемы построения

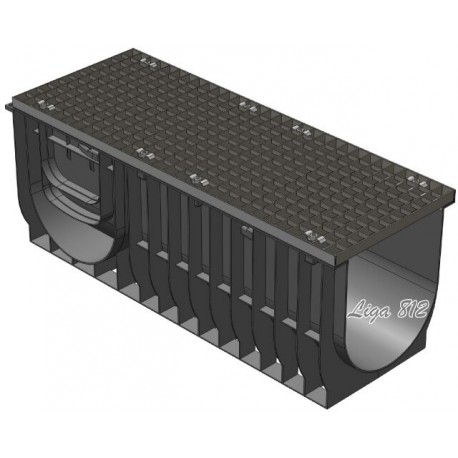

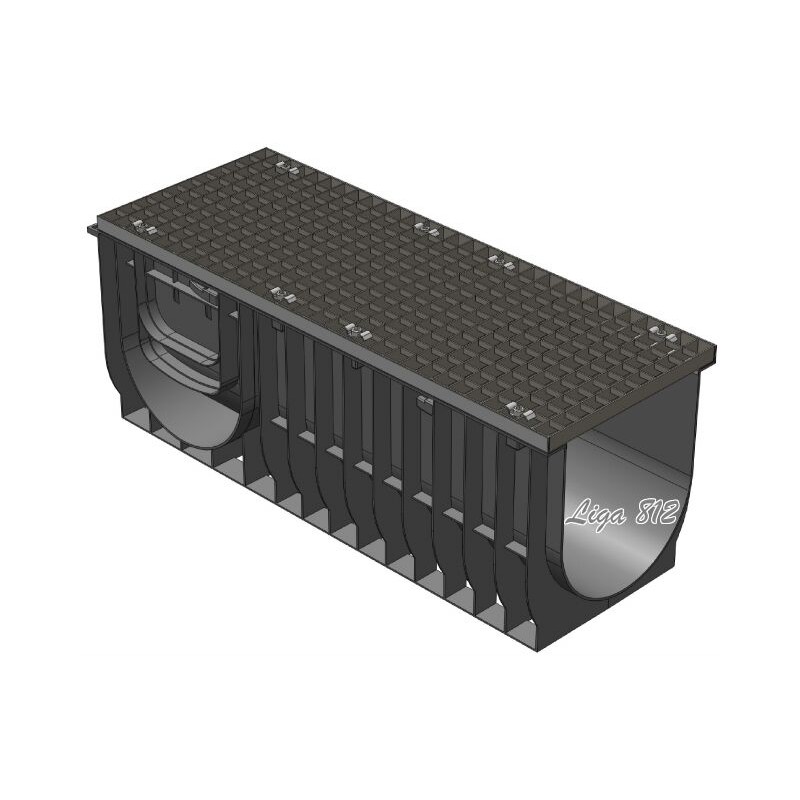

Точки входа для углового соединения лотков Gidrolica Light DN300 H480 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø200 мм:

Сброс воды через дождеприемник 400х400. Подключаются трубы диаметром 110-200 мм:

Двухстороннее соединение с дождеприемником 400х400:
