Gidrolica Pro ЛВ-15.19,6.11,7 - пластиковый лоток водоотводный
> Водоотвод>Пластиковые лотки>Gidrolica Pro>Gidrolica Pro DN150 H117

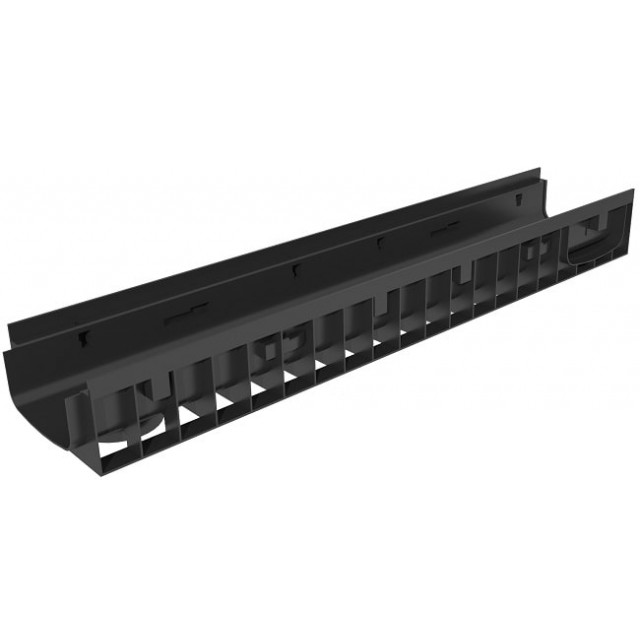

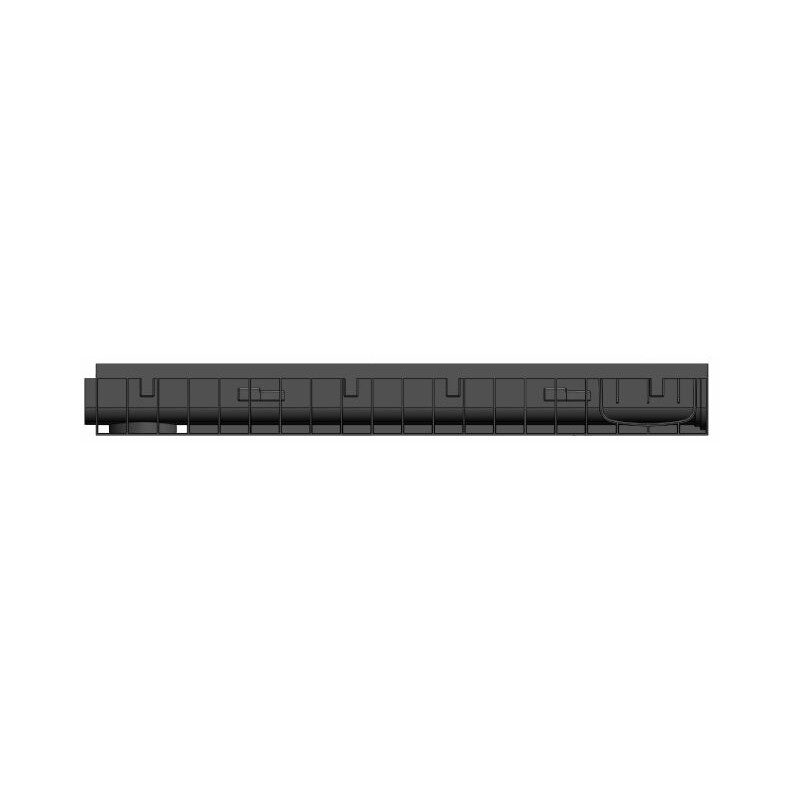

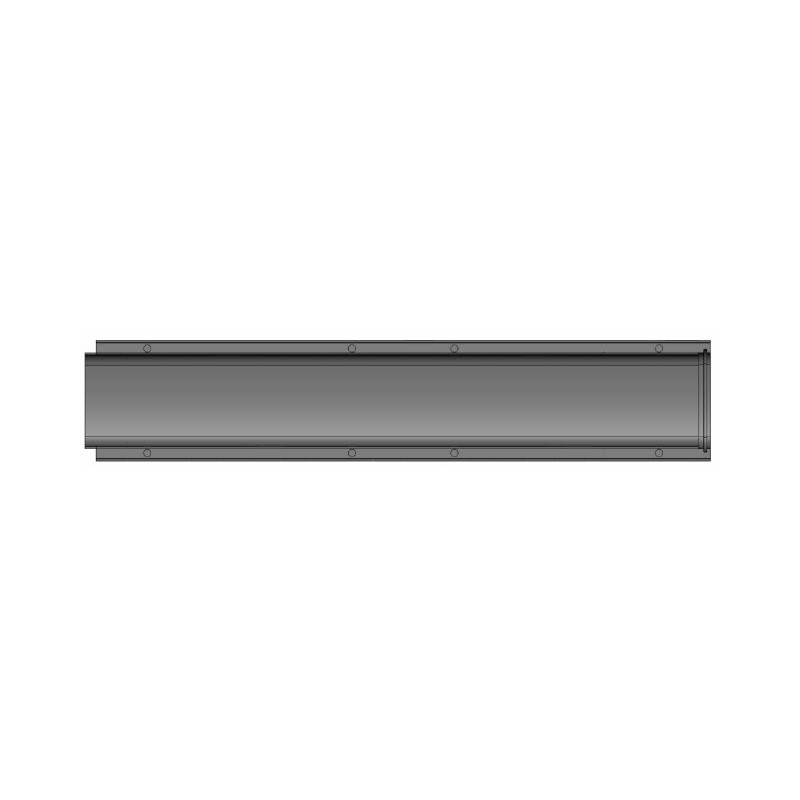

Цена снижена! Лоток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 пластиковый Увеличить
Назад Далее

Gidrolica Pro DN150 H117

Лоток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 пластиковый

  • Размеры (ДхШхВ), мм: 1000х196х117
  • Сечение: DN150
  • Класс нагрузки: А15-C250 (до 25 тонн)
  • Вес: 1,68 кг.
  • Артикул: 815pro
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

Обратный звонок Свяжитесь со мной

1 425,45 руб

-15%

1 677,00 руб

Характеристики

Название в проекты Лток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 - пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-C (до 25 тонн)
Размеры (ДхШхВ), мм 1000х196х117
Гидравлическое сечение Ширина DN150 (150 мм), высота 97 мм
Вес, кг 1,68
Артикул 815pro
Проходное сечение 103,0 см²
Пропускная способность 6,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Обочины дорог, АЗС, автомойки, гаражи, автопредприятия, транспортные терминалы...
Особенности Возможность выбора дренажной решетки в соответствии с предполагаемой нагрузкой или личными предпочтениями.
Примечание Вертикальный патрубок для соединения с трубой от 110-ого диаметра

Подробнее

Лоток Gidrolica Pro DN150 H117

Еще один дренажный канал, который способен заменить сложные конструкции при построении линейного водоотвода - лоток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 пластиковый. Имеет ширину гидравлического сечения 150 мм (DN150) и габаритную высоту 117 мм (H117).

Лоток дренажный разработан на базе стандартной версии лотка с артикулом 815 для эксплуатации в условиях повышенных механических нагрузок. Особенностью лотка является увеличенная посадочная кромка, благодаря которой обеспечивается надежная фиксация дренажной решетки. В представленной модели решетка крепится четырьмя болтами, т.е восемь болтов на канал. Полиамидная, высокопрочная и морозостойкая решетка определяет фактическую способность водоотводного лотка выдерживать заявленную нагрузку. В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Дополнительная комплектация

Купить лоток водоотводный Gidrolica Pro DN150 H117 можно в комплекте с водоприемной полиамидной (пластиковой) решеткой!

В комплект входит: 1 водоотводный пластиковый лоток; 2-е пластиковые решетки (Решетка водоприемная Gidrolica Pro РВ-15.18,8.50 - щелевая пластиковая, кл. C250, арт. 512); набор крепежных болтов с ответной частью (8 наборов).

Решетка для лотка Gidrolica Pro ЛВ-10.14,5.15,2

Цена комплекта Gidrolica Pro ЛВ-15.19,6.11,7 с такой решеткой: 2 559 руб.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

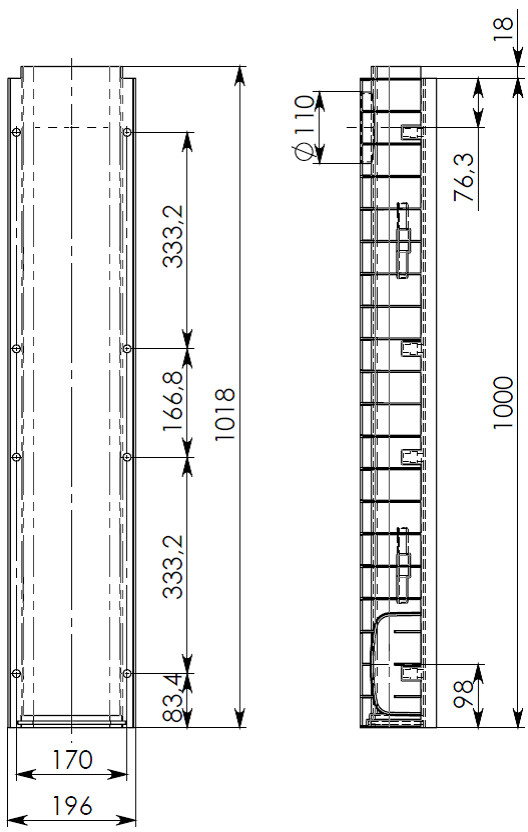

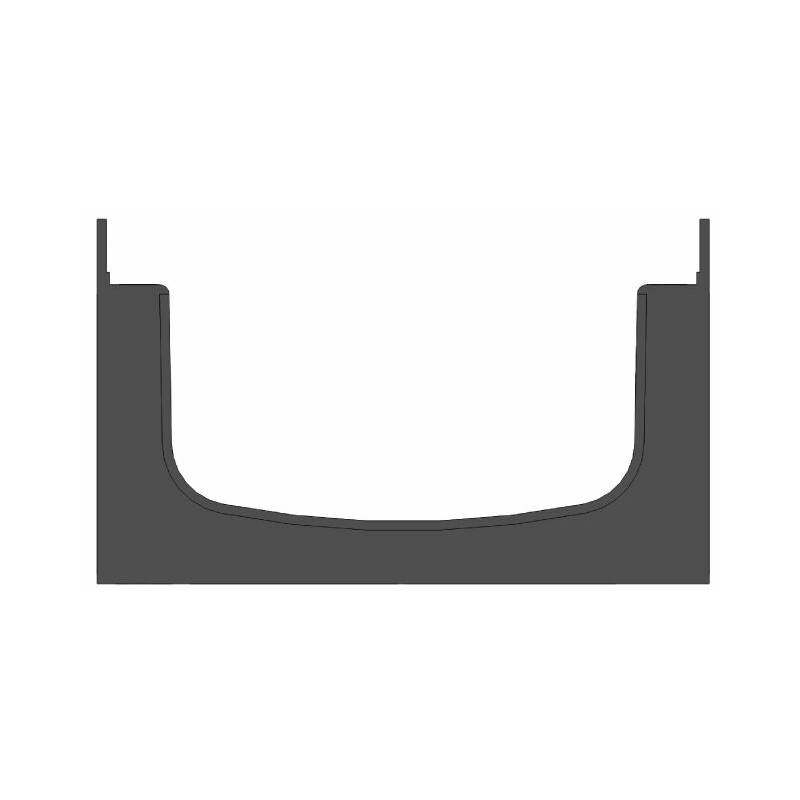

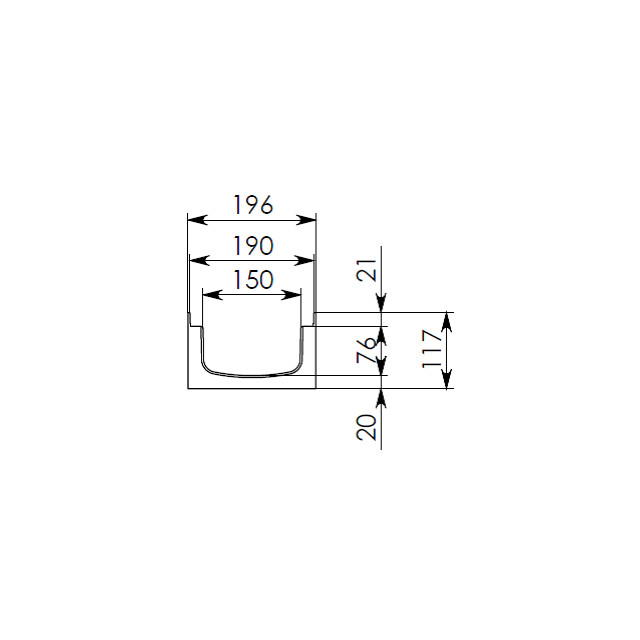

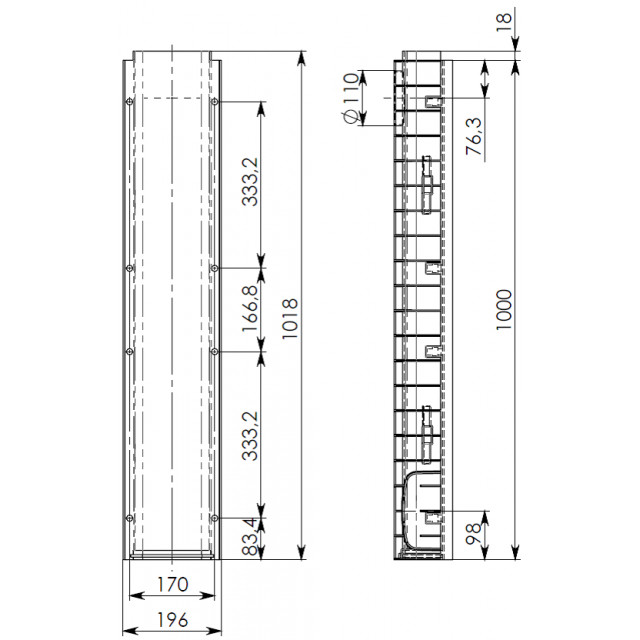

Чертежный вид лотка Gidrolica Pro DN150 H117

Чертеж 1Чертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Pro DN150 H117 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Pro DN150 H117 и трубы Ø100 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
103,0 6,01
Цена на пластиковый лоток водоотводный Gidrolica Pro ЛВ-15.19,6.11,7 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить дренажный лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!
