Лоток водоотводный ЛВ-20.24,6.10 - пластиковый (усиленный)

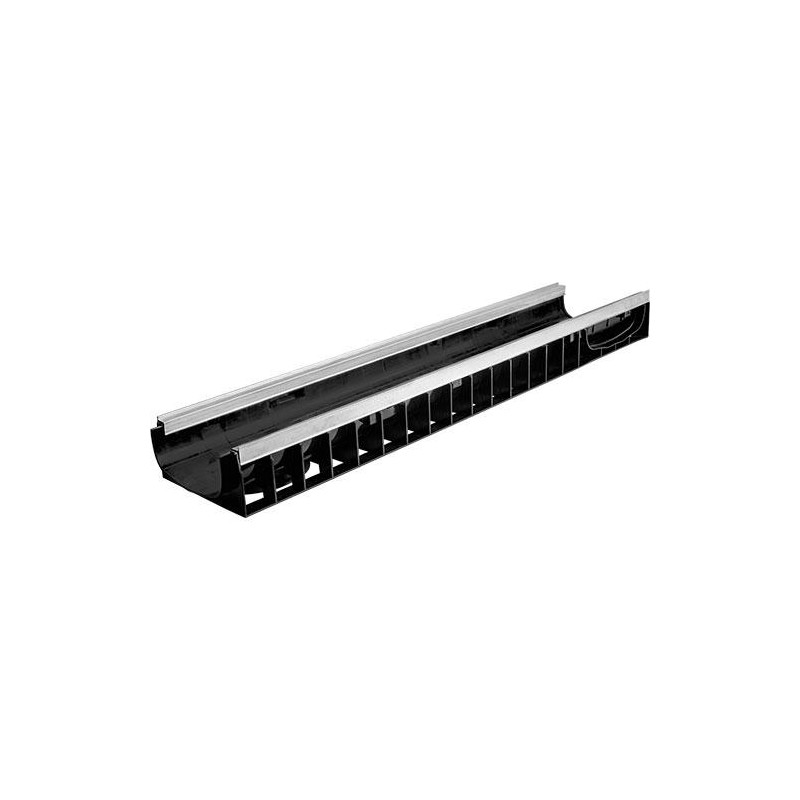

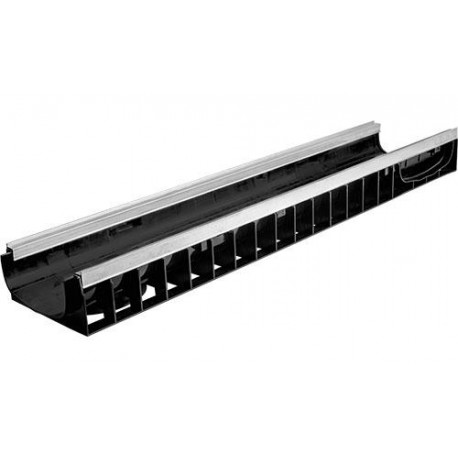

Лоток Gidrolica Standart Plus DN200 H100

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.10 - пластиковый (усиленный) с шириной гидравлического сечения 200 мм (DN200) и высотой 100 мм (H100) применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, а также для организации ливневки, где недостаточно сечения лотка DN150. Мелкосидящий водоотводный лоток пластиковый, предназначенный для установки в местах, где глубина заложения ограничена по высоте.

Лоток водоотводный пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Водоотводные лотки пластиковые этой модификации являются усиленной версией артикула 821 в системе поверхностного водоотвода.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.10 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.10 - пластиковый (усиленный)

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

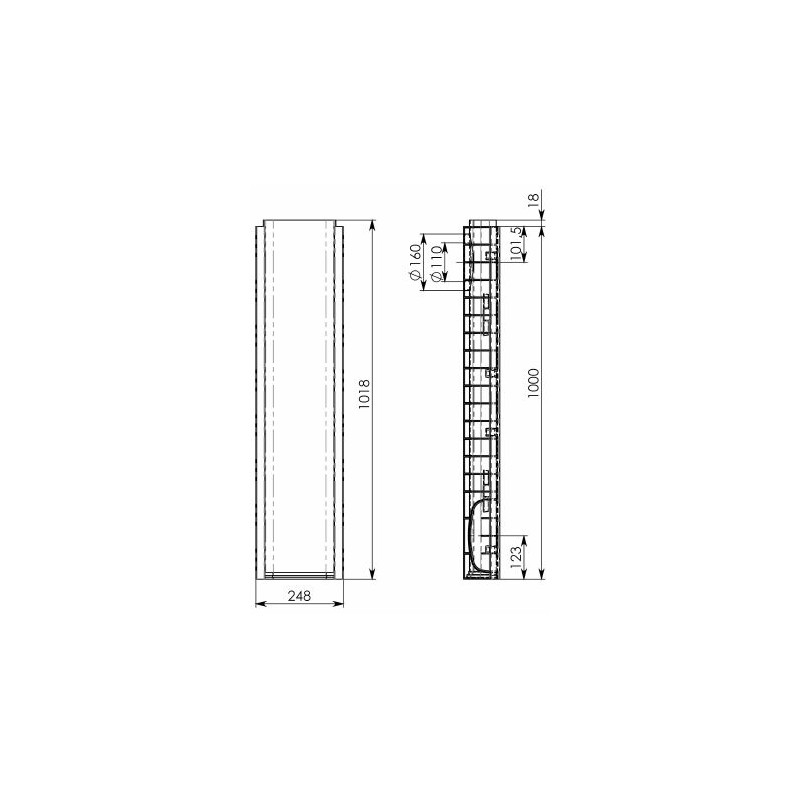

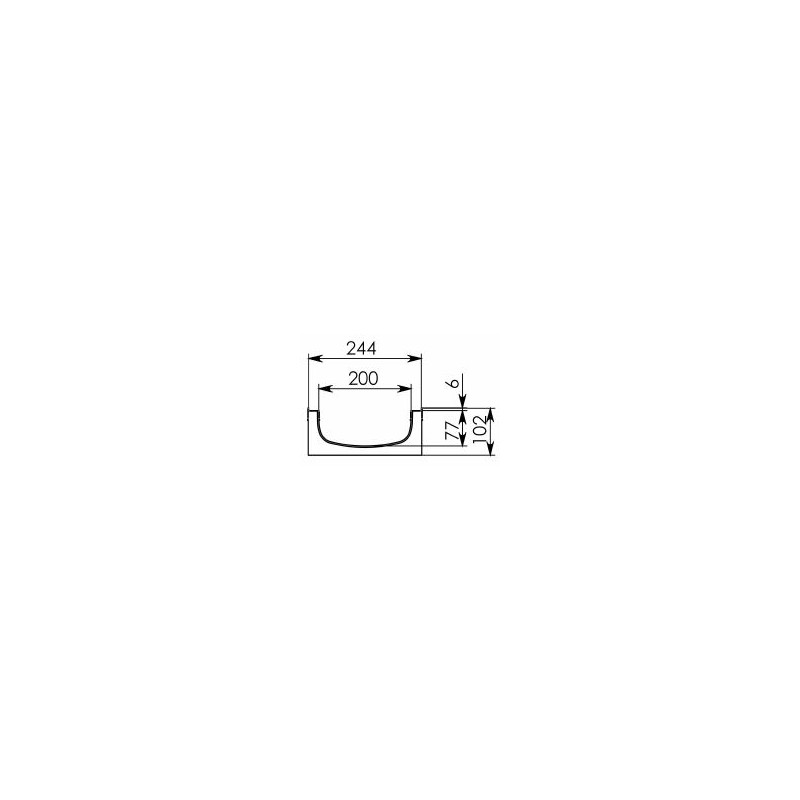

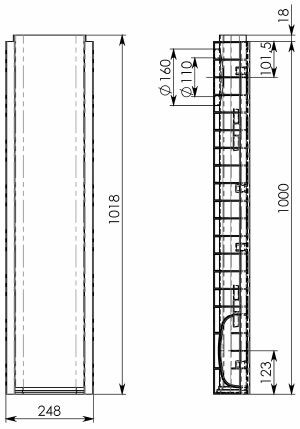

Чертежный вид лотка Gidrolica Standart Plus DN200 H100

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN200 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN200 H100 и труб Ø110 и 160 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100

DN200 H185

DN200 H235

Интересные гидравлические характеристики
