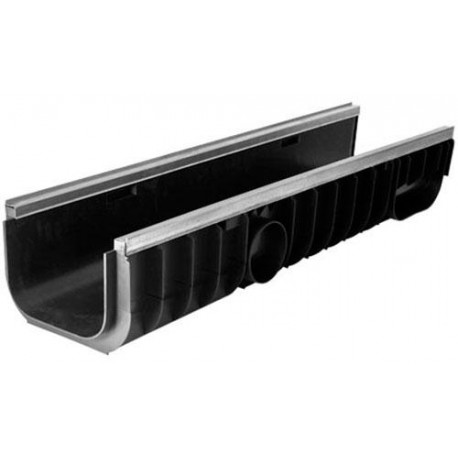

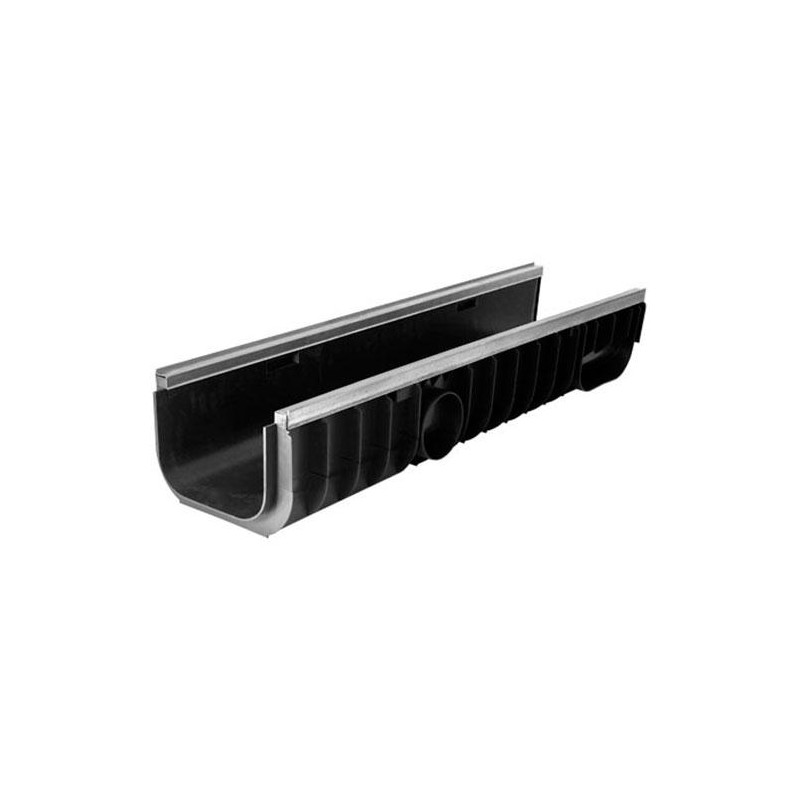

Лоток водоотводный ЛВ-20.24,6.18,5 - пластиковый (усиленный)

Лоток Gidrolica Standart Plus DN200 H185

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.18,5 - пластиковый (усиленный) с шириной гидравлического сечения 200 мм (DN200) и высотой 185 мм (H185) это практичное решение для организации поверхностного водоотвода спортивных сооружений, спортивных площадок и в местах, где точка сброса воды удалена от основной линии каналов. Также применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора, а также на осушаемой территории, где недостаточно сечения промежуточного лотка DN150.

Лоток ливневый пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø100 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Ливневые лотки пластиковые этой модификации являются усиленной версией артикула 820 в системе поверхностного водоотвода.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.18,5 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.18,5 - пластиковый (усиленный)

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

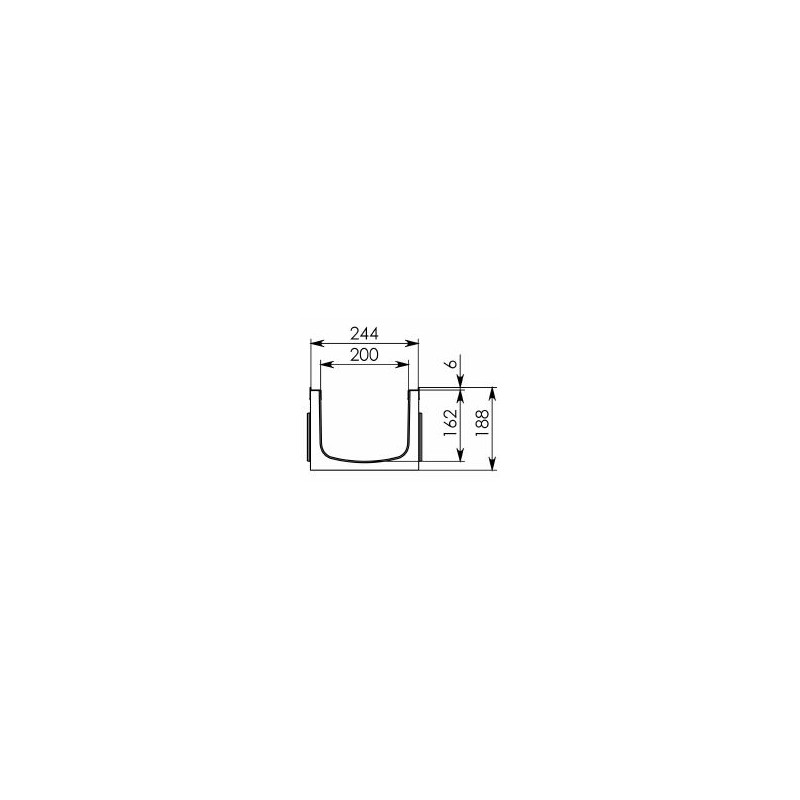

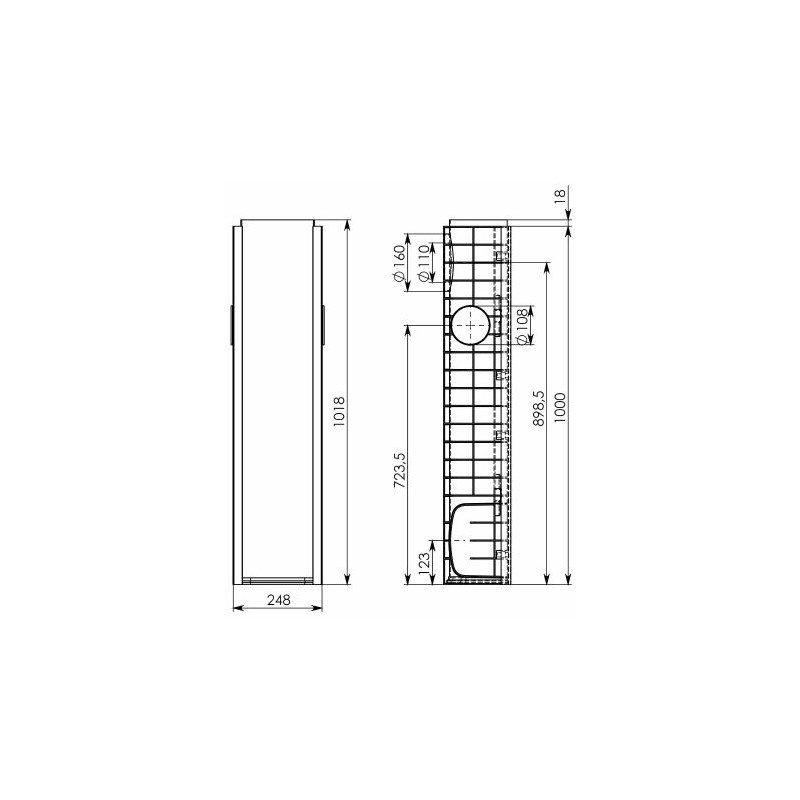

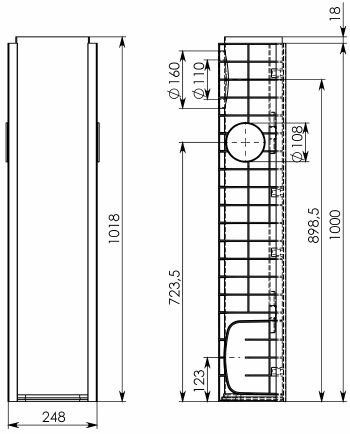

Чертежный вид лотка Gidrolica Standart Plus DN200 H185

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN200 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN200 H185 и труб Ø110 и 160 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100

DN200 H185

DN200 H235

Интересные гидравлические характеристики
