Лоток ЛВ-10.14,5.06 пластиковый (DN100 H60)

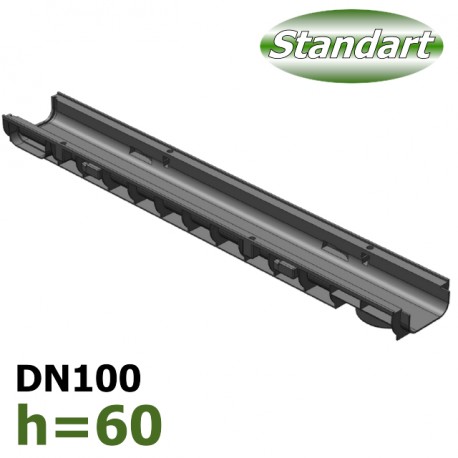

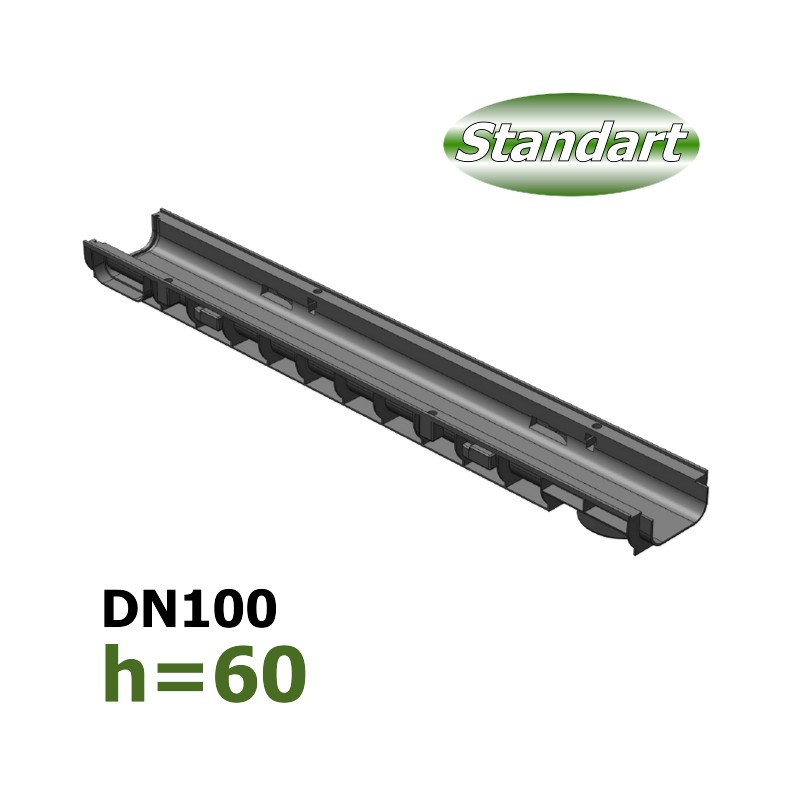

Лоток Gidrolica Standart DN100 H60

Лоток водоотводный ЛВ-10.14,5.06 пластиковый шириной гидравлического сечения DN100 (100 мм), высотой 60 мм H60 (60 мм) применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель. Походное сечение желоба: 42,2 см², пропускная способность: 1,8 литров в секунду при уклоне 0,5%.

Особенностью пластикового водоотводного лотка Gidrolica Standart DN100 H60 является его малая высота. Мелкосидящий канал, предназначенный для установки в местах, где высота заложения ограничена по глубине. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN100.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой канализации от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Пластиковые ливневые лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (артикул 8054).

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Весь модельный ряд в сечении 100 мм насчитывает 6 типов отличающихся по высоте лотков: 60, 80, 100, 120, 135, 185 мм. Полную информацию о типоразмерах можно узнать на странице категории Gidrolica Standart.

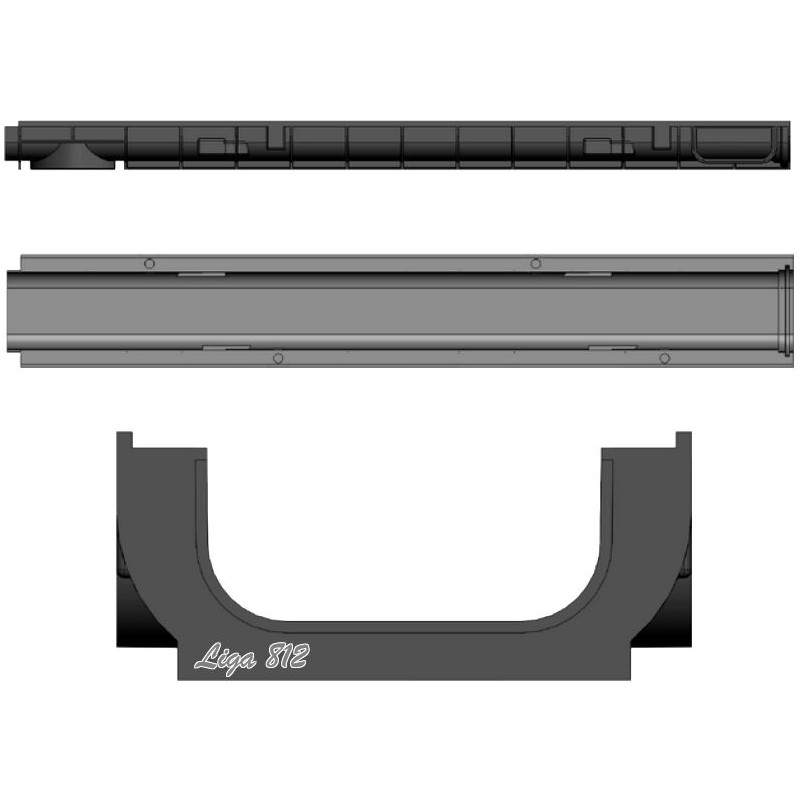

Чертежный вид лотка Gidrolica Standart ЛВ-10.14,5.06

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN100 H60 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN100 H60 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключаются 110-ая или 160-ая трубы:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

Ссылки по теме:

Пластиковые лотки

Монтаж пластиковых лотков

Видео: лоток водоотводный ЛВ-10.14,5.06 пластиковый

Знакомство с материалами ливневой канализации, мы начинаем с первого, самого маленького, но крайне востребованного элемента, потому что не требует больших трудозатрат для его установки, – это лоток водоотводный Gidrolica Standart ЛВ-10.14,5.06 пластиковый.

Вы узнаете о том, что канал длиной 1 метр имеет идеально ровные поверхности уровней, структурированные части боковин, поперечно расположенные ребра жесткости (с каждой стороны необходимая из них обойма). В нижней части желоба присутствует фланец для подключения к трубам канализации, а на боковых стенках штатные трафареты для углового соединения линии каналов одного сечения, а также пазы «папа-мама» для линейной состыковки лотков. После чего вернемся к нижней части, где увидим заклад для омоналичивания, ну и конструктивные отличия от классических бетонных аналогов.

Далее мы рассмотрим простые, но симпатичные водоприемные решетки, которыми может быть укомплектован лоток водоотводный dn100 h60 пластиковый, в соответствии с принятыми обозначениями классификации стандартов. Варианты креплений и многофункциональные пескоуловители, также представлены в качестве полезных аксессуаров водоотведения.

Эксклюзивный видеообзор и технический анализ для наших любознательных читателей!
