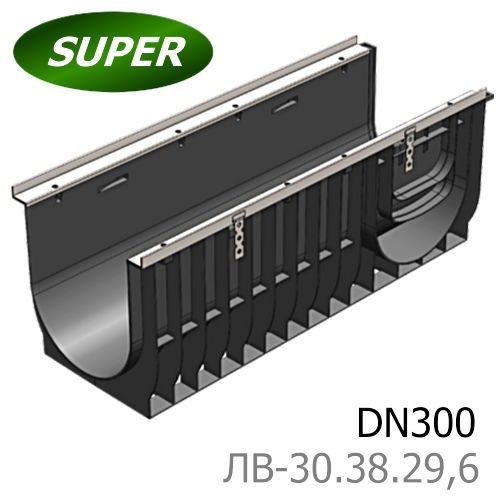

Лоток Gidrolica Super ЛВ-30.38.29,6 пластиковый

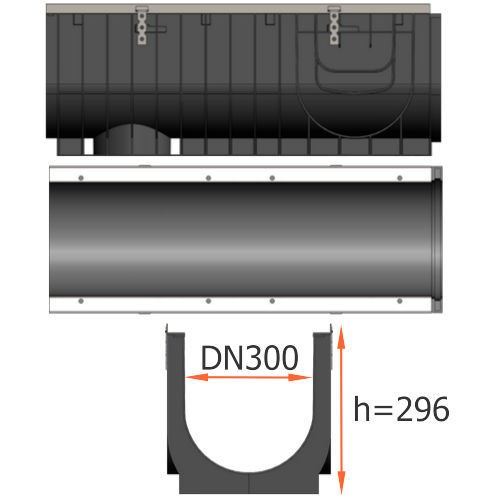

Лоток Gidrolica Super DN300 H296

Лоток водоотводный Gidrolica Super ЛВ-30.38.29,6 - пластиковый, кл. E600 с решеткой чугунной ВЧ50 - это новая разработка завода в сегменте крупных дренажных лотков. Канал имеет ширину гидравлического сечения DN300 (300 мм) и габаритную высоту H296 (295,5 мм), способен пропускать до 60 литров воды в секунду (при стандартном уклоне системы в 5% на один метр канала). Применяется для промышленных зон высокой интенсивности, складов, портов, транспортных терминалов и других территорий с большой площадью водосбора.

Ливневый лоток с решеткой Gidrolica Super DN300 H296 пластиковый при каскадном построении линии может использоваться как первая ступень каскада лотков DN300. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 160-ого и 200-ого диаметра), а также боковые трафареты для углового соединения желобов.

Лотки Gidrolica Super отпускаются только в комплекте с чугунными решетками!

Комплектация

Купить лоток водоотводный Gidrolica Super ЛВ-30.38.29,6 пластиковый, кл. E600 можно в сборе с чугунными решетками (ВЧ50). В комплекте: 1 лоток пластиковый, 2-е щелевые решетки из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

• Чугунная решетка кл. E600 (до 60 тонн):

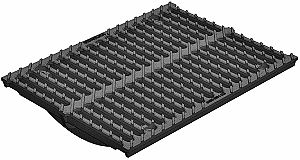

  Решетка водоприемная Gidrolica Super РВ-30.37,5.50 - щелевая чугунная ВЧ, кл. E600 (арт. 50309E)
  Цена лотка Gidrolica Super DN300 H296 в комплекте с такой решеткой: 14 725 руб.


Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

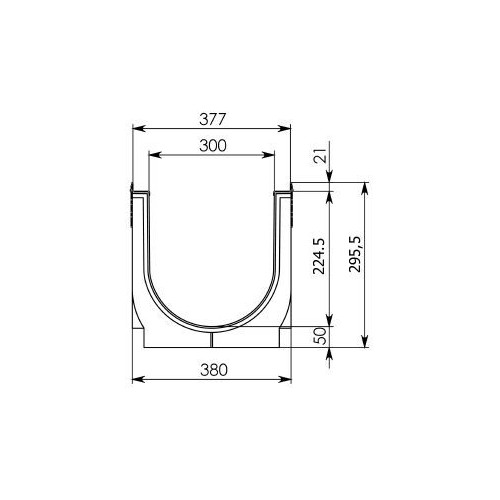

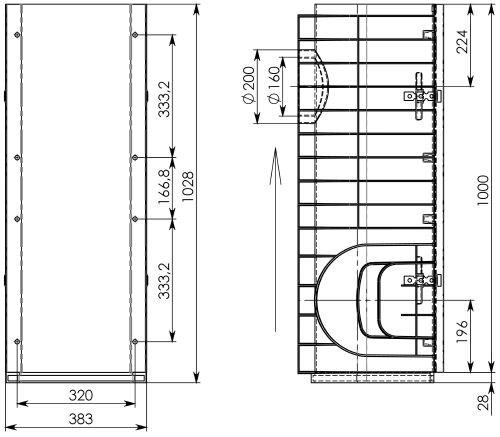

Чертежный вид лотка Gidrolica Super ЛВ-30.38.29,6

Схемы построения

Точки входа для углового соединения лотков Gidrolica Super DN300 H296 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Super ЛВ-30.38.29,6 и труб Ø160 и 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:
