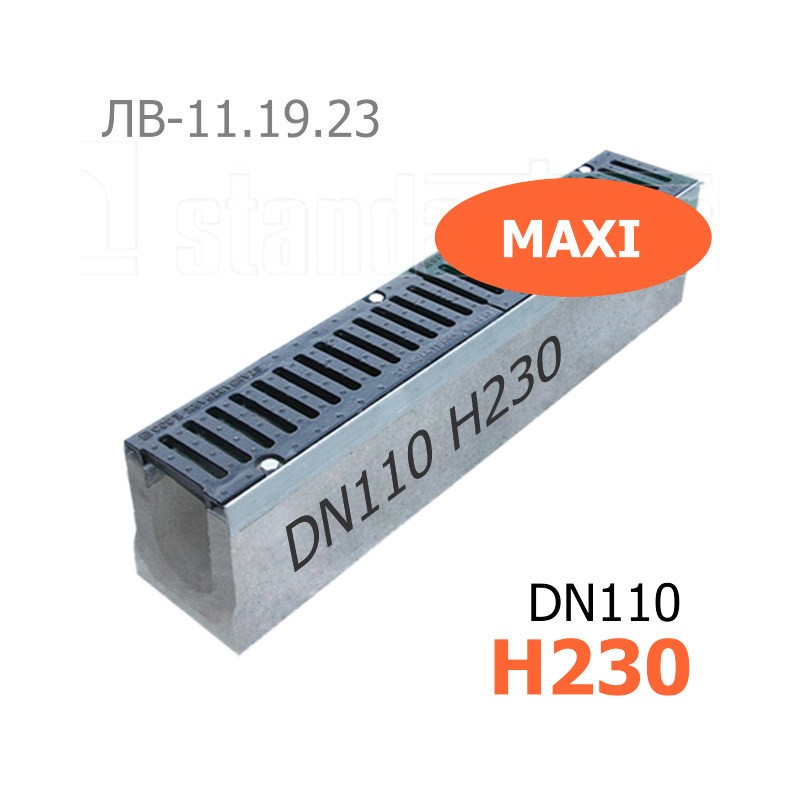

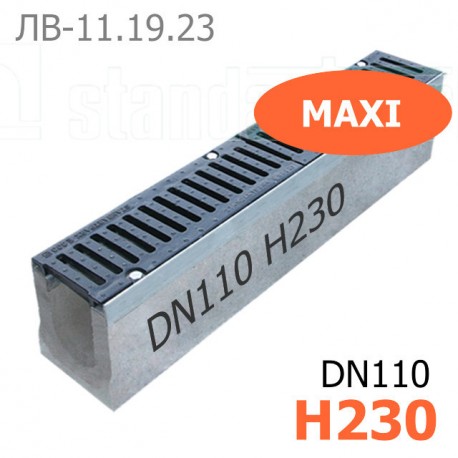

Лоток MAXI DN110 H230 c чугунными решетками

Если нужен крупный бетонный дренажный лоток, способный перегонять до 15,8 литров в секунду, при стандартной разуклонке в 0,5% на 1 метр пог., и нет ограничений по глубине заложения, то следует выбирать Maxi ЛВ-11.19.23. С экономической точки зрения он также интересен, так как цена на это канал не слишком отличается от предыдущих менее крупных желобов.

Ширина гидравлического сечения лотка Maxi ЛВ-11.19.23 составляет DN110 (110 мм), а высота по внешней части – H230 (230 мм), габаритные размеры лотка: 1000х187х230 мм., часто применяется при организации линейного водоотвода на АЗС, промзонах и дорожном строительстве.

При построении поверхностного водоотвода с применением лотков с внутренним уклоном, бетонный канал Maxi DN110 H230 является третьим прямым лотком, который замыкает цепочку из лотков с уклоном (при необходимости устанавливается последним).

В виде дополнительной опции в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра) – при этом к артикулу изделия в конце добавиться …09.

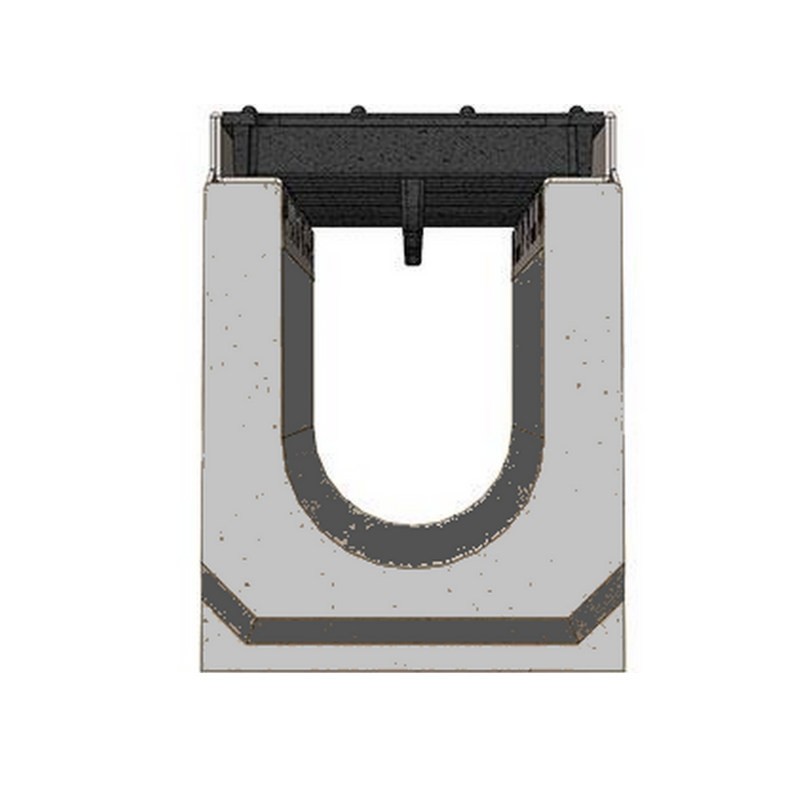

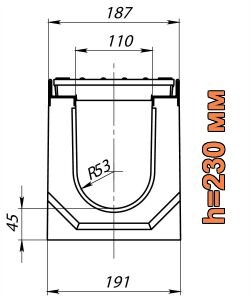

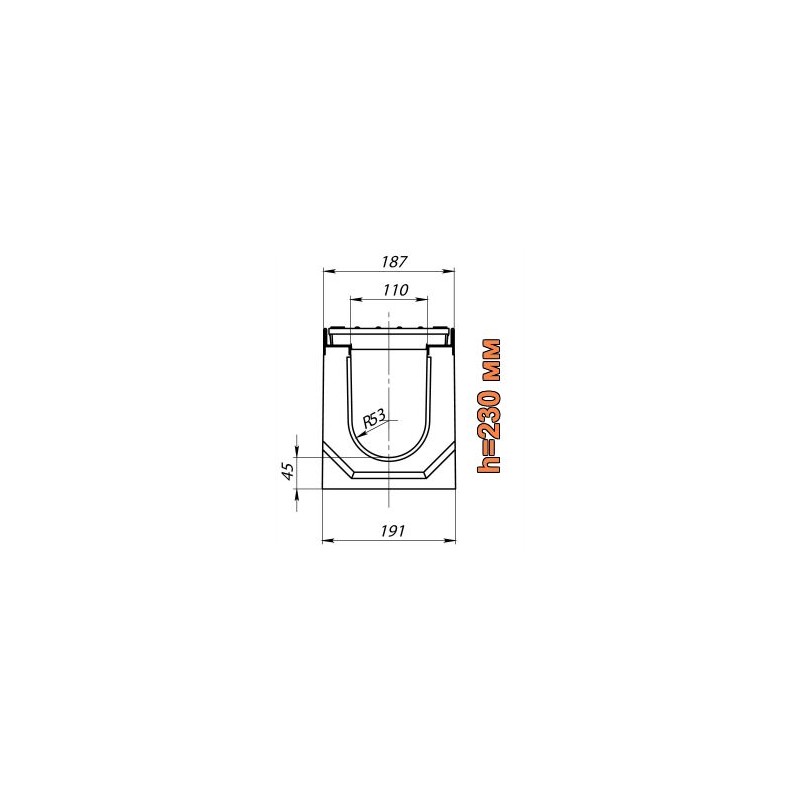

Чертежный вид лотка Maxi DN110 H230

Три типоразмера Maxi DN110

• H130 (11.19.13)
• H180 (11.19.18)
• H230 (11.19.23)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Водоотводный бетонный лоток Макси поставляется в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый канал, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-11.19.23-Б бетонный с решеткой чугунной ВЧ-50, кл. D

•

  Щелевая "Протектор"
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 04102

•

  Ячеистая
  класс нагрузки D400
  артикул 041044

Комплект: лоток водоотводный Maxi ЛВ-11.19.23-Б бетонный с решеткой чугунной ВЧ-50, кл. E

•

  Щелевая
  класс нагрузки E600
  артикул 04100

•

  Ячеистая
  класс нагрузки E600
  артикул 04104

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN110 H230 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN110:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
