Maxi DN160 H100 Паркинг

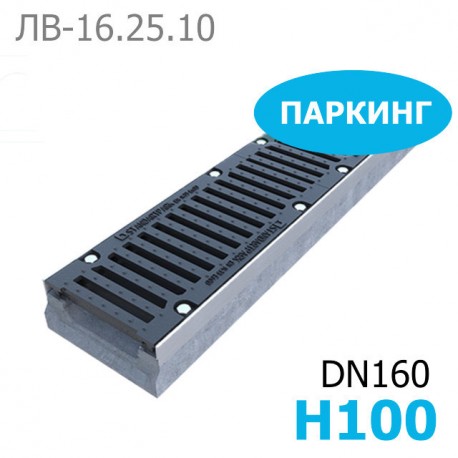

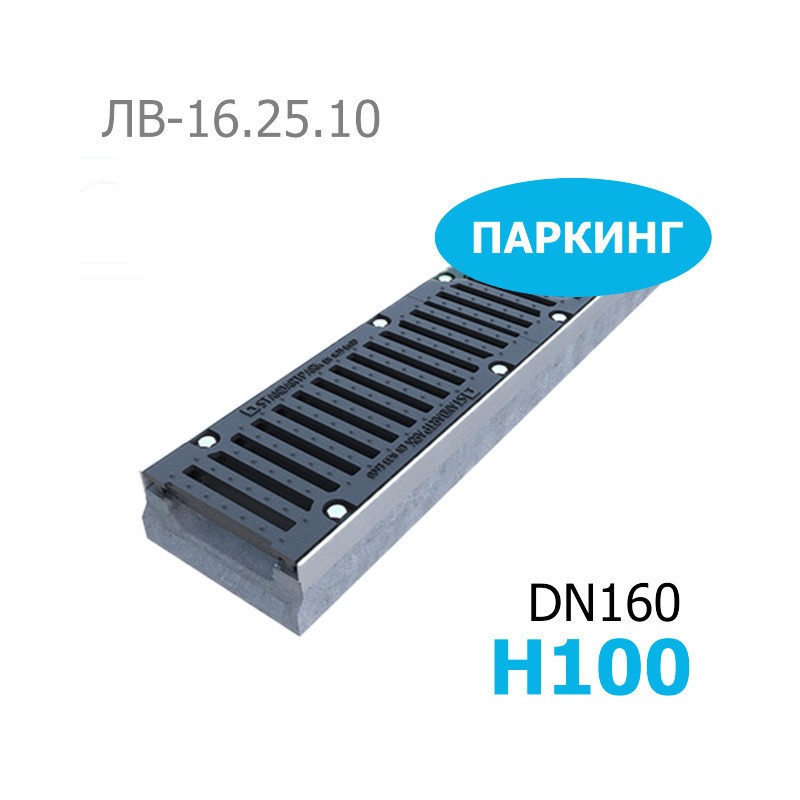

Лоток MAXI DN160 H100 "Паркинг" c чугунными решетками

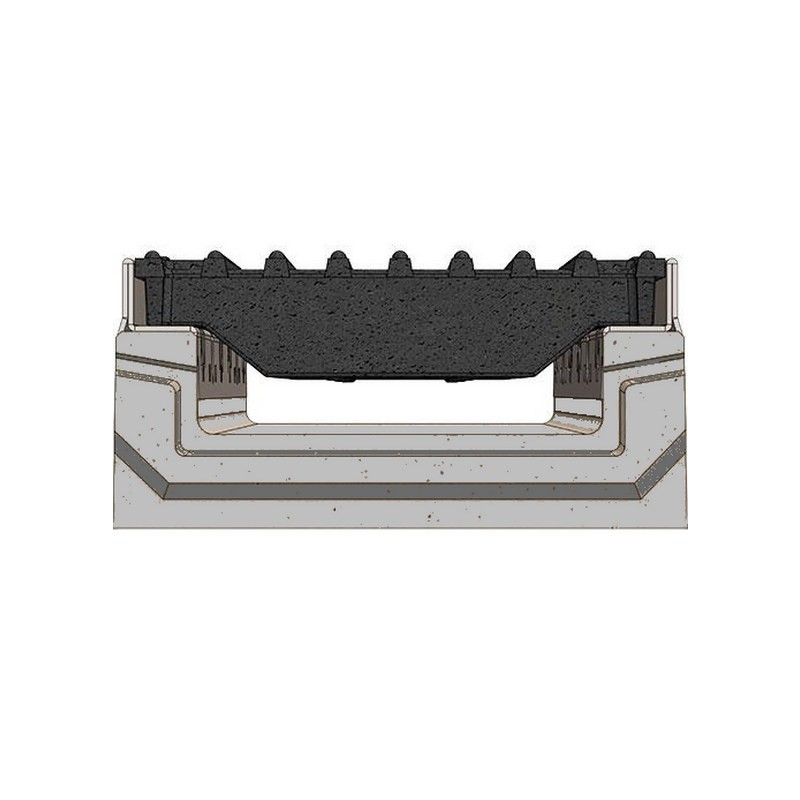

Комплект из армированного фибробетона серии Maxi с шириной гидравлического сечения DN160 (160 мм) и общей высотой H100 (100 мм) предназначен для установки в местах с интенсивным движением автотранспорта и с высокими динамическими нагрузками на канал. Представленный комплект маркируется как лоток водоотводный Maxi ЛВ-16.25.10 бетонный (Паркинг).

Небольшая высота мелкосидящего дренажного лотка позволяет обустраивать водоотводные линии в местах с ограниченной высотой углубления, например: на многоуровневых паркингах или погрузо-разгрузочных зонах торговых центров, логистических терминалов и т.п.

В общей серии ливневых бетонных лотков Maxi DN160 может быть первой ступенью в построении линии каскадов, но не участвует в построении поверхностного водоотвода с применением бетонных ливнеприемных лотков с переменным сечением (с уклоном). В качестве дополнительной опции в конструкции лотка Maxi ЛВ-16.25.10 «Паркинг» может быть организован вертикальный водослив, вертикальный патрубок для соединения с трубой от 110-ого диаметра – артикул 0431009

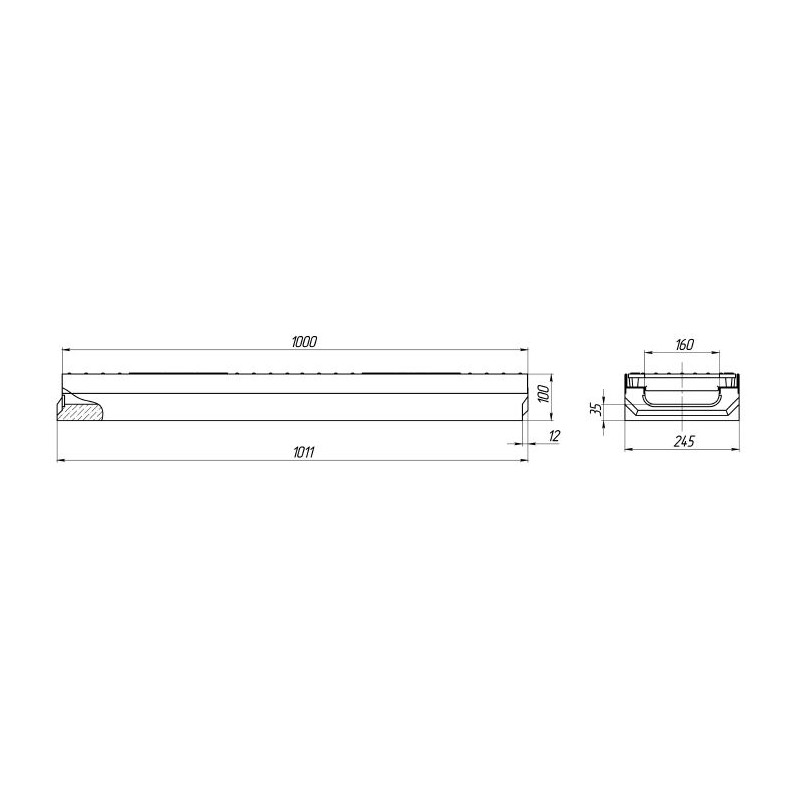

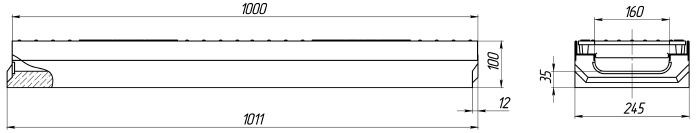

Чертежный вид лотка Maxi DN160 H100 "Паркинг"

Четыре типоразмера Maxi DN160

• H100 (16.25.10)
• H205 (16.25.21)
• H255 (16.25.26)
• H305 (16.25.31)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонный лоток для водостока Макси поставляется в сборе с высокопрочными чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на бетонный лоток, можно выбрать дождеприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Паркинг: лоток водоотводный Maxi ЛВ-16.25.10-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E (комплект)

•

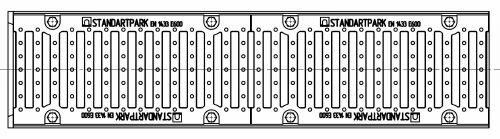

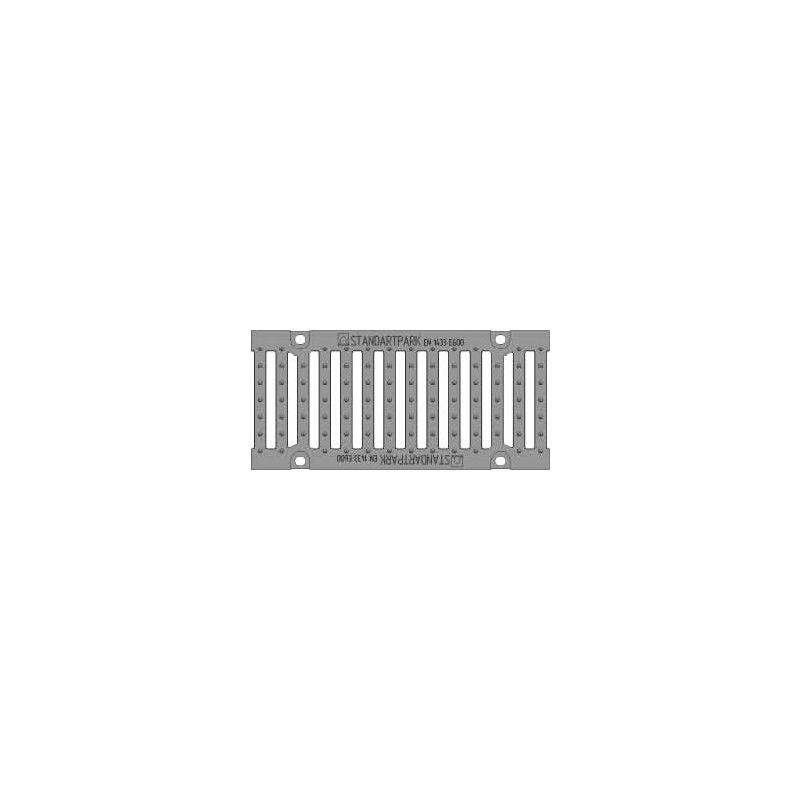

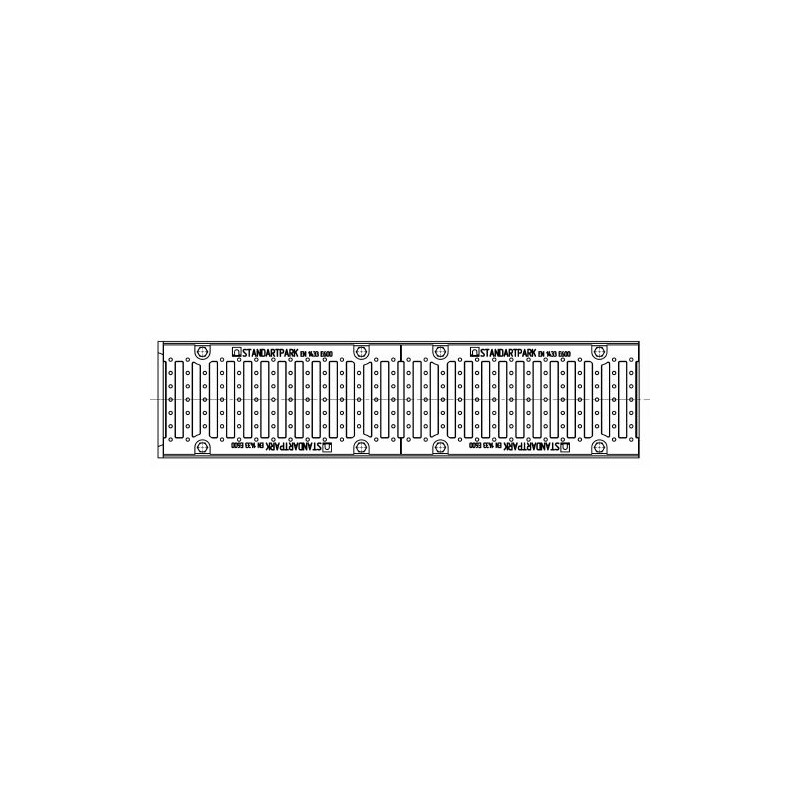

  Щелевая
  класс нагрузки E600
  Лоток с такой решеткой имеет артикул 04310

Цена на бетонный лоток Maxi ЛВ-16.25.10 указана розничная за комплект кл. E600!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN160 H100 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN160:
