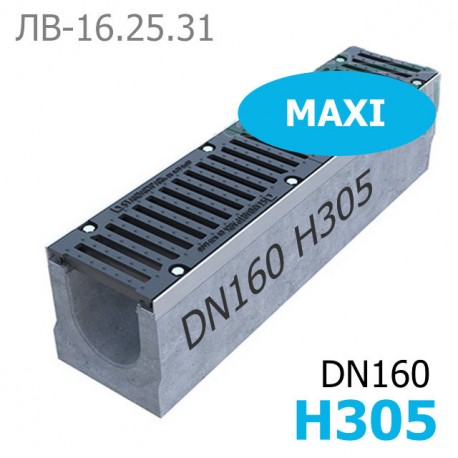

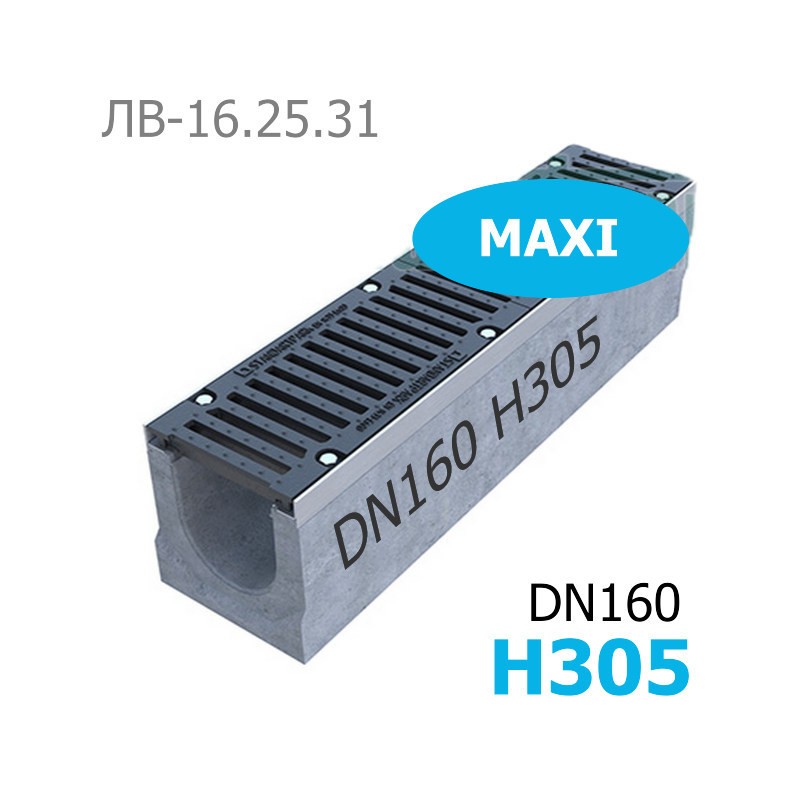

Лоток бетонный MAXI DN160 H305 c чугунными решетками

Самый большой лоток ливневый бетонный среди каналов с шириной гидравлического сечения DN160 (160 мм), который производится с параметрами внешней высоты H305 (305 мм) - бетонный лоток Maxi ЛВ-16.25.31, способен пропускать до 20,3 литров в секунду (при уклоне 5 мм на один метр своей длины). В случае каскадного построения может быть последней, завершающей ступенью в линии.

Большая высота лотка позволяет применять его для поверхностного водоотвода пешеходных и проезжих зон с повышенной площадью водосбора. Бетонный лоток применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов.

Если необходимо организовать поверхностный водоотвод с применением желобов с внутренним уклоном (переменным сечением), то бетонный лоток Maxi ЛВ-16.25.31 закладывается первым в общей обойме дренажных каналов с уклоном. Maxi DN160 H305 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом варианте исполнения артикул изделия – 0430009.

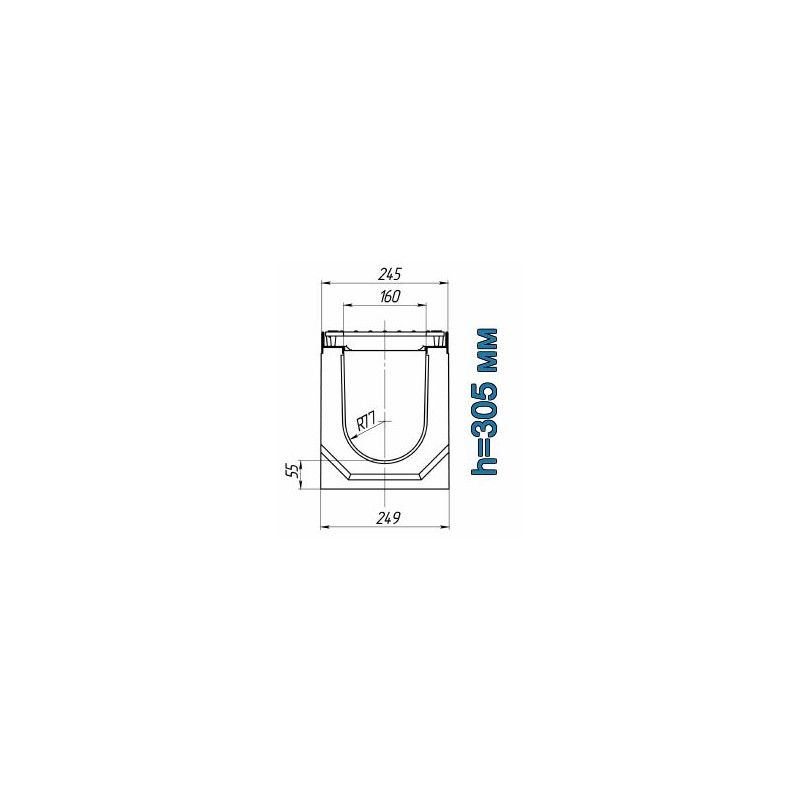

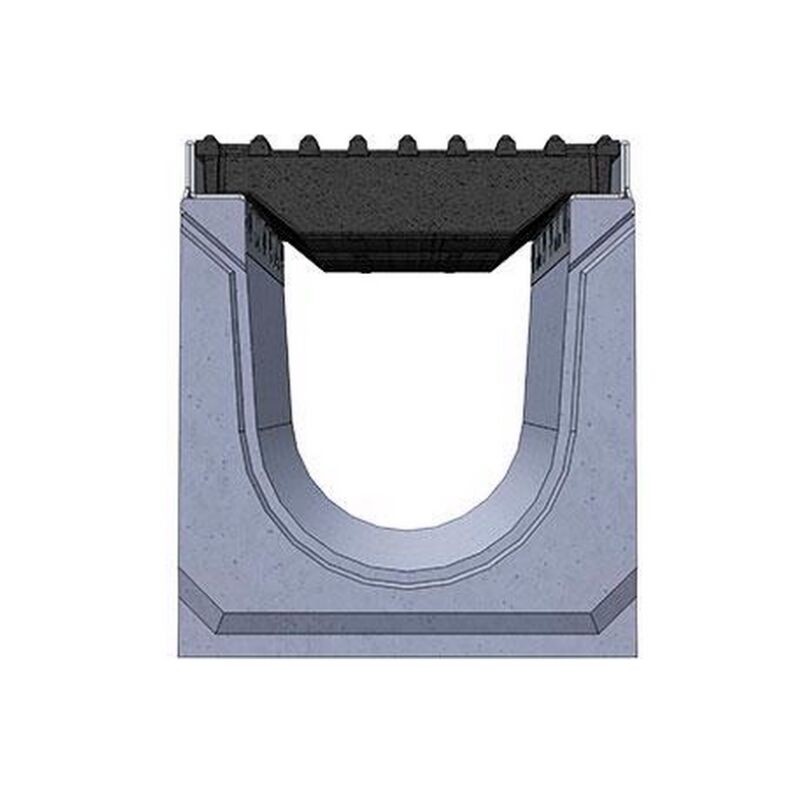

Чертежный вид лотка Maxi DN160 H305

Четыре типоразмера Maxi DN160

• H100 (16.25.10)
• H205 (16.25.21)
• H255 (16.25.26)
• H305 (16.25.31)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Лоток дренажный бетонный серии MAXI с сечением 160 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, что обеспечивает хорошую пропускную способность решетки и надежную защиту ливневой канализации от засорения.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-16.25.31-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04300

Цена на бетонный лоток Maxi ЛВ-16.25.31 указана розничная за комплект кл. E600 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN160 H305 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN160:

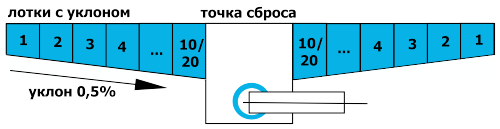

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков):
