Maxi DN200 H285

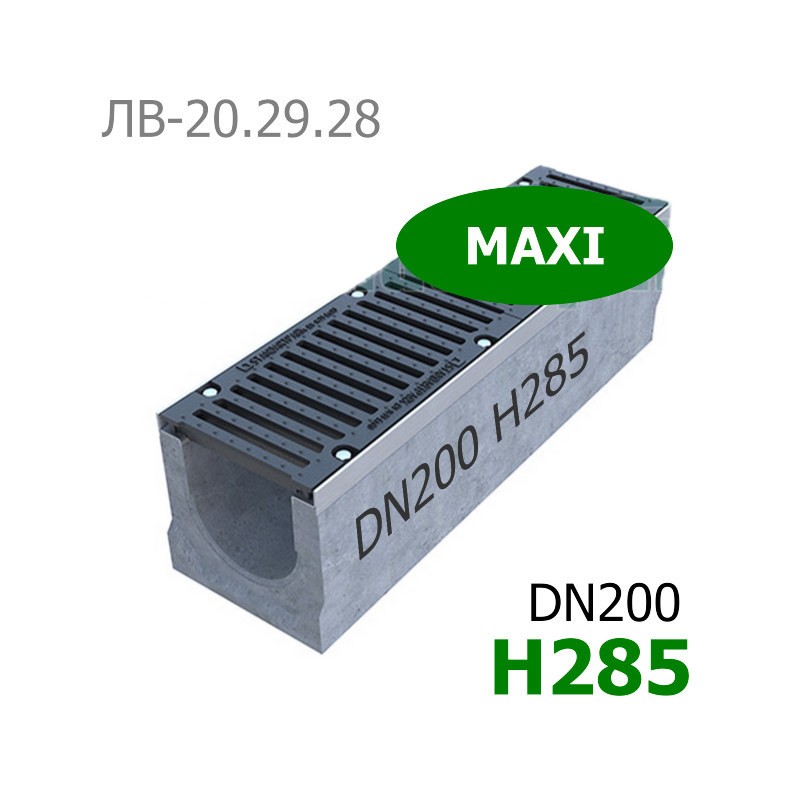

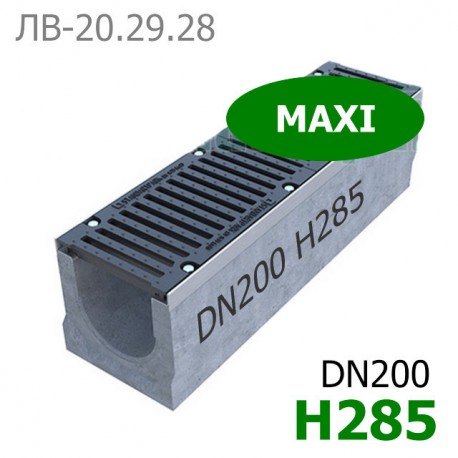

Бетонный лоток Maxi ЛВ-20.29.28 c чугунными решетками

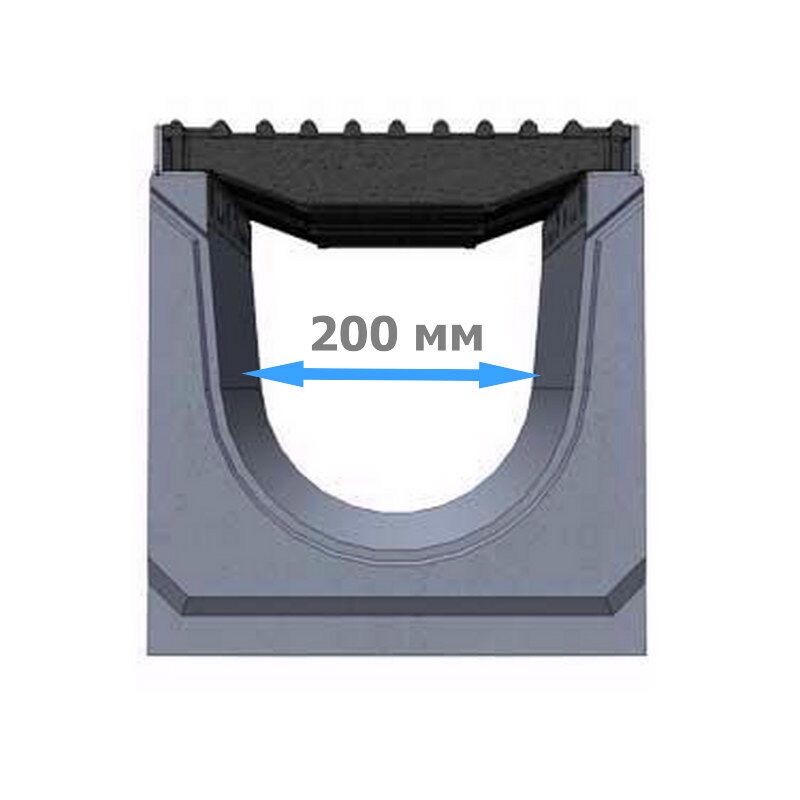

Второй по величине лоток водоотводный бетонный с чугунной решеткой имеющий ширину внутреннего, гидравлического сечения DN200 (200 мм) - Maxi ЛВ-20.29.28. Канал из армированного бетона отличается повышенной пропускной способностью, а он способен отводить до 20,3 литров дождевой воды в секунду при естественном уклоне 0,5% или 5 мм на 1 пог. метр, устанавливается в местах с большой площадью водосбора. Усиленный бетонный лоток с решеткой с внешней, габаритной высотой H285 (285 мм) применяется для ливневой канализации на промышленных зонах, АЗС, заводских территориях, автомобильных дорогах.

Конструкция дренажного бетонного лотка оснащена надежным замком крепления водоприемных чугунных решеток, который предотвращает скорое разрушение стенок канала в момент эксплуатации системы. При построении поверхностного водоотвода с применением лотков с внутренним уклоном (переменным сечением) или при необходимости осуществить систему каскадов, бетонный лоток Maxi ЛВ-20.29.28 монтируется вторым в общей линейке бетонных желобов одного сечения или между 10 и 11 номерами в линии уклона.

Канал водоотводный бетонный Maxi DN200 H285 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия обозначается - 04554409 (кл. D) и 0455009 (кл. E).

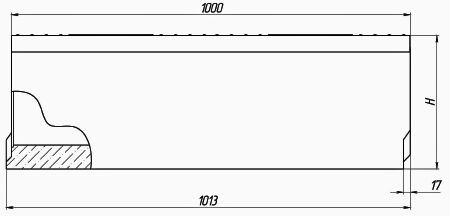

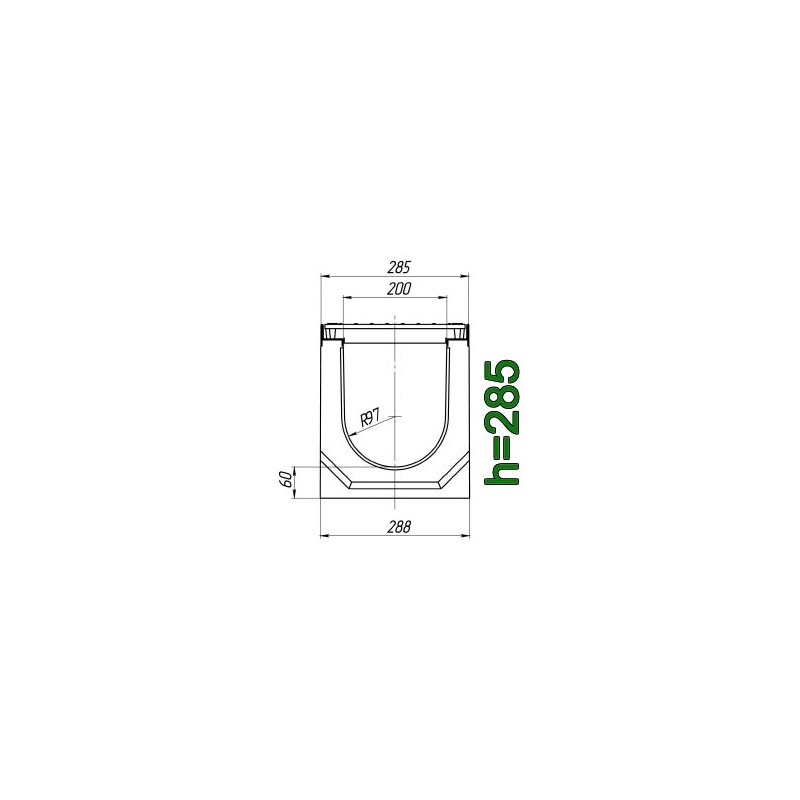

Чертежный вид лотка Maxi DN200 H285

Три типоразмера Maxi DN200

• H235 (20.29.23)
• H285 (20.29.28)
• H305 (20.29.33)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные ливневые лотки MAXI с сечением 200 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой или ячеистый, подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-20.29.28-Б бетонный с решеткой ячеистой чугунной ВЧ-50 кл. D

Ячеистая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 045544

Комплект: лоток водоотводный Maxi ЛВ-20.29.28-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04550

Цена на бетонный лоток Maxi ЛВ-20.29.28 указана розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN200 H285 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN200:

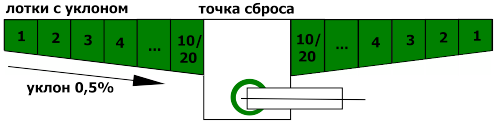

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
