Maxi DN200 H335

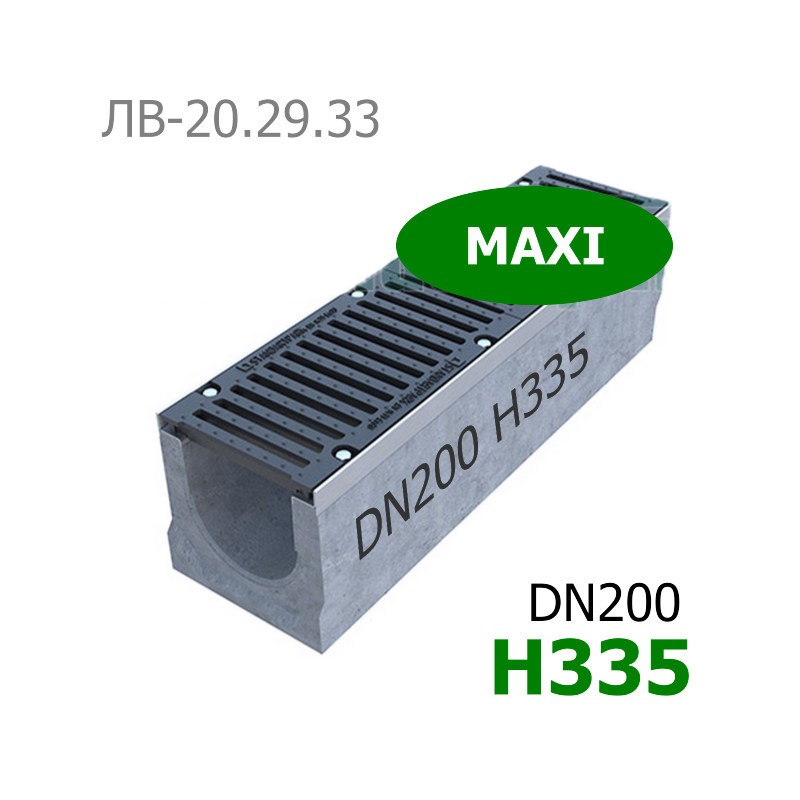

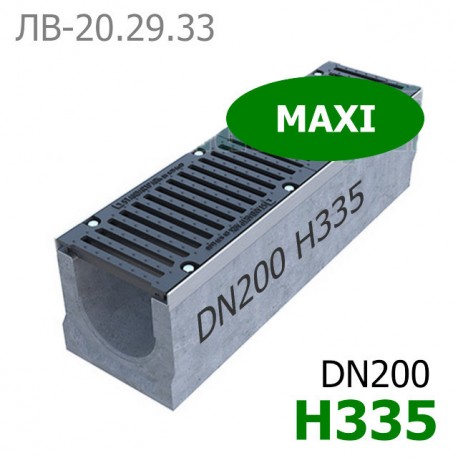

Бетонный лоток Maxi ЛВ-20.29.33 c чугунными решетками

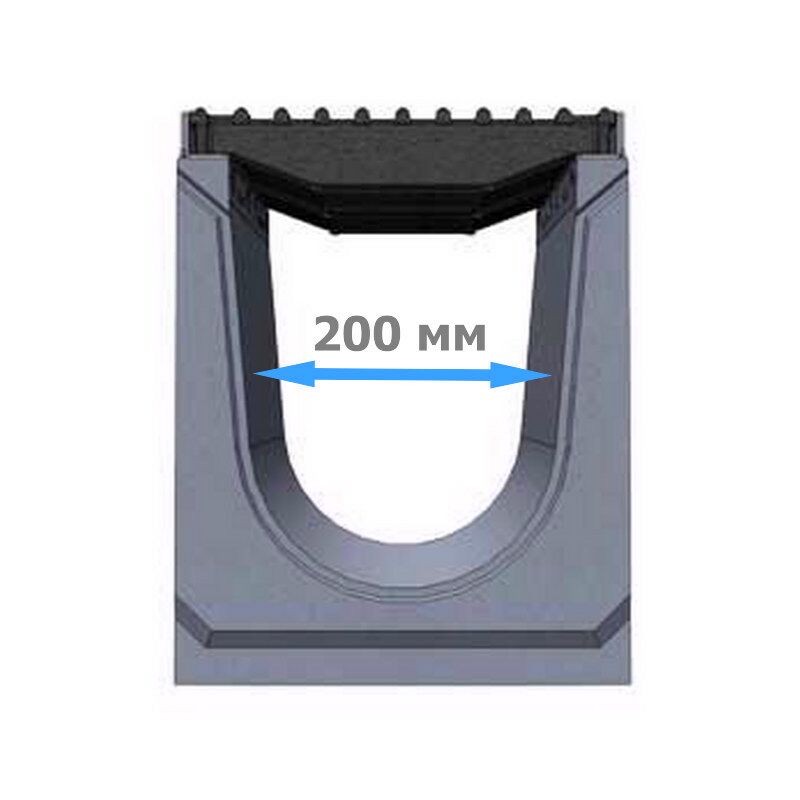

Завершает серию усиленных лотков бетонных водоотводных с решеткой с шириной гидравлического сечения DN200 (200 мм) - Maxi ЛВ-20.29.33. Достаточно крупный канал, имеет внешний показатель высоты H335 (335мм), обладает повышенной пропускной способностью - примерно 26 литров талой воды в секунду. Такой лоток находит свое применение в местах с большой площадью водосбора в зонах, где возможно интенсивное движение автотранспорта: АЗС, промзоны, заводы и терминалы…

Бетонный желоб для водоотвода Maxi DN200 оснащен оригинальными фиксаторами ливневых чугунных решеток, благодаря чему увеличивается срок эксплуатации стенок системы. Если необходимо организовать отвод воды с применением лотков с внутренним уклоном (переменным сечением) или линейный водоотвод с помощью каскадных схем каскадов, бетонный лоток Maxi ЛВ-20.29.33 устанавливается последним в общей линейке бетонных желобов одного сечения или 21-м номером в линии уклона.

Maxi DN200 H335 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия обозначается - 04504409 (кл. D) и 0450009 (кл. E).

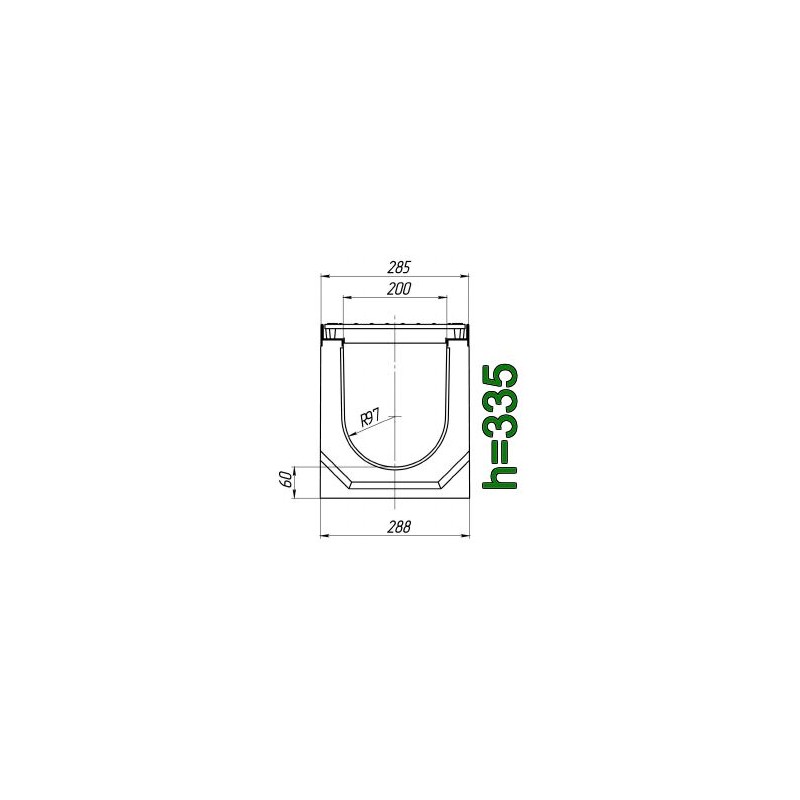

Чертежный вид лотка Maxi DN200 H335

Три типоразмера Maxi DN200

• H235 (20.29.23)
• H285 (20.29.28)
• H305 (20.29.33)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные дренажные лотки MAXI с сечением 200 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип ливневой решетки – щелевой или ячеистый, подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный канал.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с решеткой ячеистой чугунной ВЧ-50 кл. D

Ячеистая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 045044

Комплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04500

Цена на бетонный лоток Maxi ЛВ-20.29.33 указана розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN200 H335 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN200:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
