Maxi DN300 H360

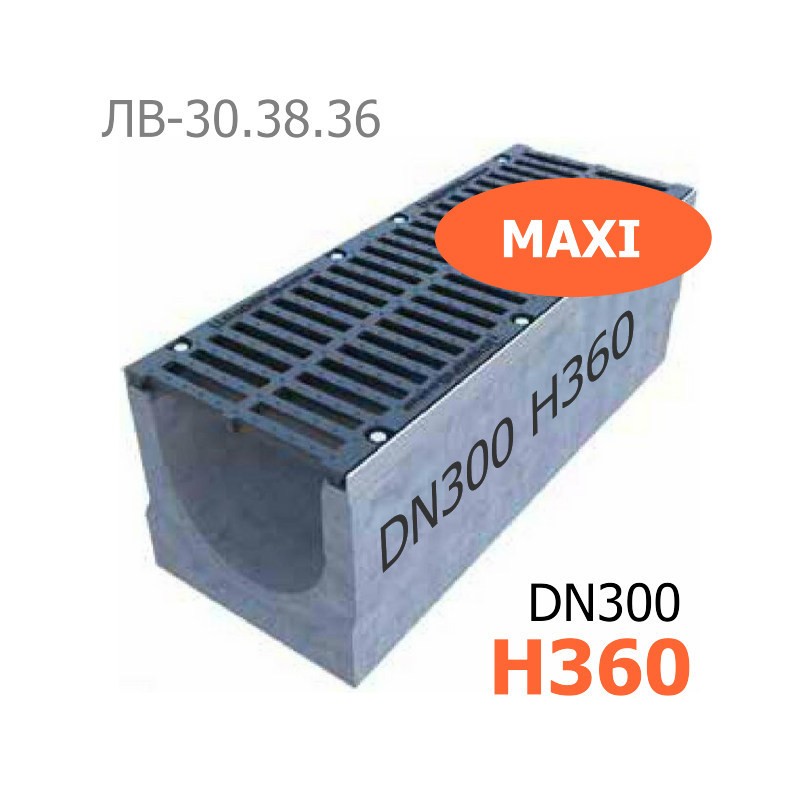

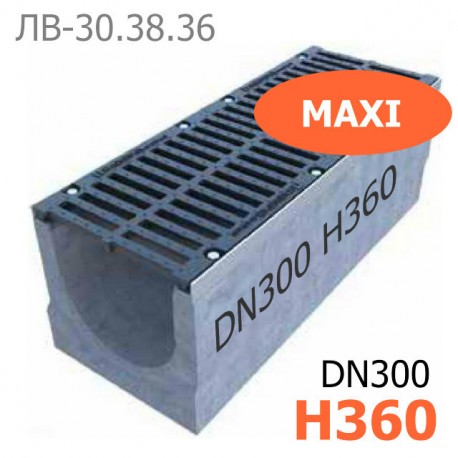

Лоток из бетона Maxi ЛВ-30.38.36 c чугунными решетками

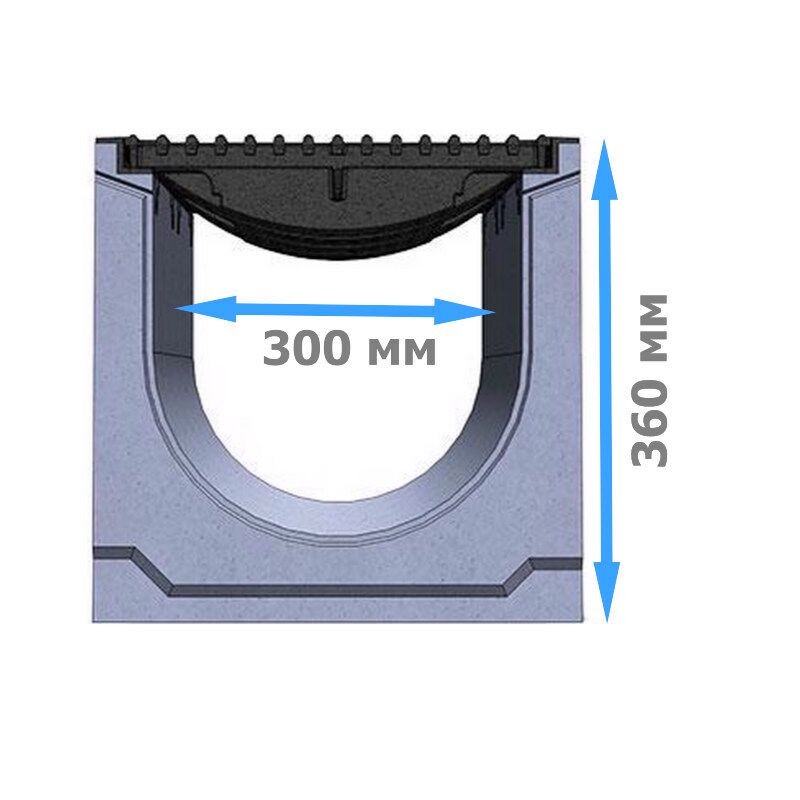

Бетонные водоотводные лотки в комплекте с чугунными решетками Maxi ЛВ-30.38.36 шириной внутреннего сечения DN300 (300 мм) разработаны для дренажных канав и устанавливаются в местах с большой площадью сбора и отвода воды, на территориях интенсивного движения грузового, специализированного автотранспорта, а также там, где вероятны высокие механические нагрузками на канал. Высота дренажного канала по габаритам – H360 (360 мм), пропускная способность отмечена на уровне 61,8 литров в секунду при уклоне 0,5% от общей длины лотка.

Желоба Maxi DN300 встречаются в организованной ливневой канализации на автомобильных дорогах, АЗС, складских и промышленных терминалах. Конструкция водоотводного бетонного лотка оснащена надежным замком крепления дренажных чугунных решеток, который предотвращает негативное воздействие на стенки канала в момент эксплуатации системы.

При построении поверхностного водоотвода с применением лотков с переменным сечением (внутренним уклоном) и при необходимости осуществить систему каскадов, бетонный лоток ЛВ-30.38.36 монтируется вторым в общей линейке бетонных лотков одного сечения или между 10 и 11 номерами линии уклона.

Бетонный дренажный канал Maxi DN300 H360 может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 160-ого диаметра. Артикулы лотков с вертикальным выпуском - 0475209 (кл. D) и 0475009 (кл. E).

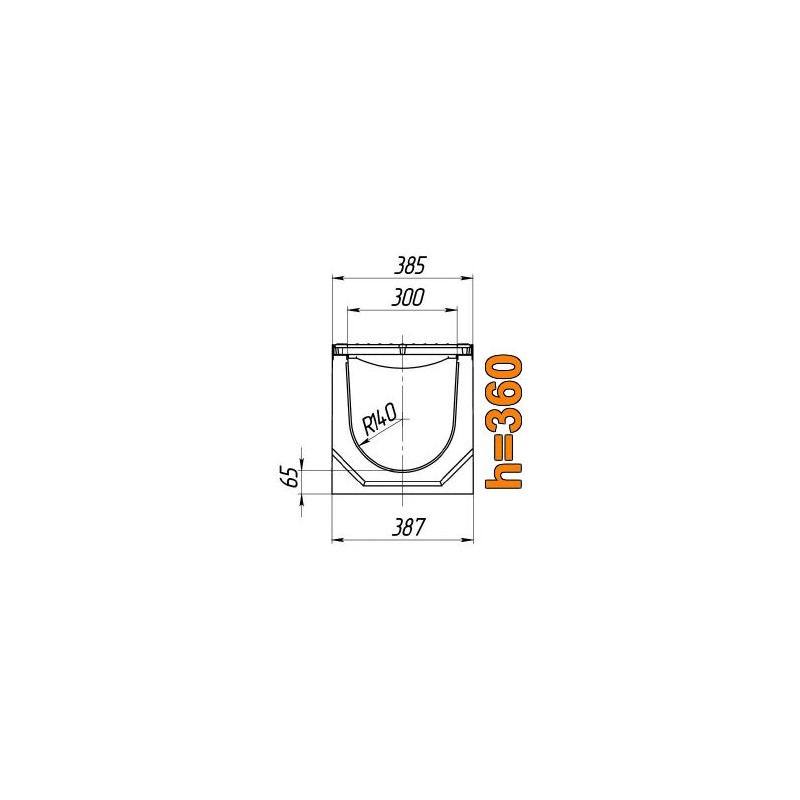

Чертежный вид лотка Maxi DN300 H360

Три типоразмера Maxi DN300

• H310 (30.38.31)
• H360 (30.38.36)
• H410 (30.38.41)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные лотки MAXI с сечением 300 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

В качестве пескоуловителя к лоткам серии Maxi DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-30.38.36-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. D

Щелевая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 04752

Комплект: лоток водоотводный Maxi ЛВ-30.38.36-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04750

Цена на бетонный лоток Maxi ЛВ-30.38.36 указана розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN300 H360 и труб Ø160 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN300:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 лотков)
