Maxi DN300 H410

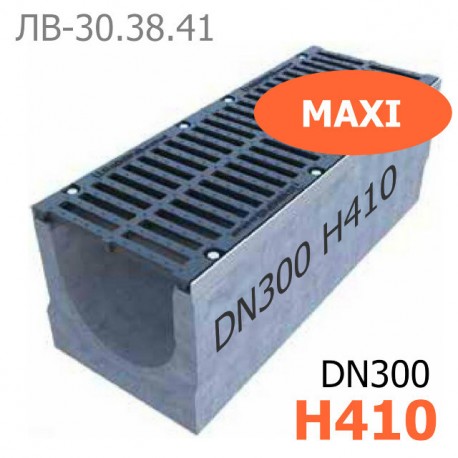

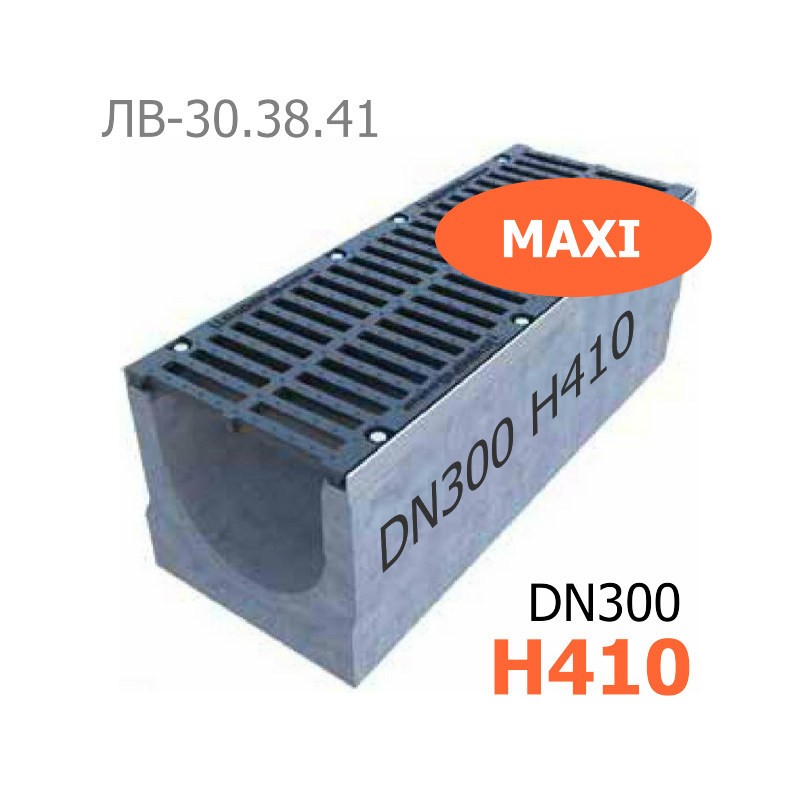

Лоток бетонный с чугунными решетками Maxi ЛВ-30.38.41

Заканчивая серию дренажных каналов Maxi шириной гидравлического сечения DN300 (300мм), отметим, что представленный лоток водоотводный бетонный с чугунной решеткой Maxi ЛВ-30.38.41 при габаритной высоте желоба Н410 (410 мм) уже не является замыкающим, если мы говорим о построении линейного водоотвода по принципу каскадов. Модельный ряд бетонных каналов сечением 300 мм. пополнился еще одним типоразмером имеющим высоту по наружным стенкам – 610 мм. Но так как производитель с 2014 года решил, к сожалению, сменить узнаваемый бренд, в каталоги 610-ая высота попала уже под другим названием, и к легендарной серии Maxi не имеет ни какого отношения. При построении ливневой канализации, применяя дренажные каналы с уклоном (внутренним переменным сечением), лоток Maxi DN300 Н410 устанавливается последним, 21-м номером, и завершает линию уклона.

Пропускная способность бетонного лотка 70,3 литра в секунду гарантирует хорошие гидравлические показатели в местах работы системы - территории с большой площадью водосбора, а надежные замковые крепления водоотводных чугунных решеток высокого класса нагрузок позволяют эксплуатировать конструкцию на автомобильных дорогах, АЗС, складских и промышленных терминалах.

Лоток бетонный Maxi ЛВ-30.38.41 может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 160-ого диаметра. В этом случае, лотки с вертикальным водоотливом получают артикулы: 0470209 – кл. D и 0470009 – кл. E.

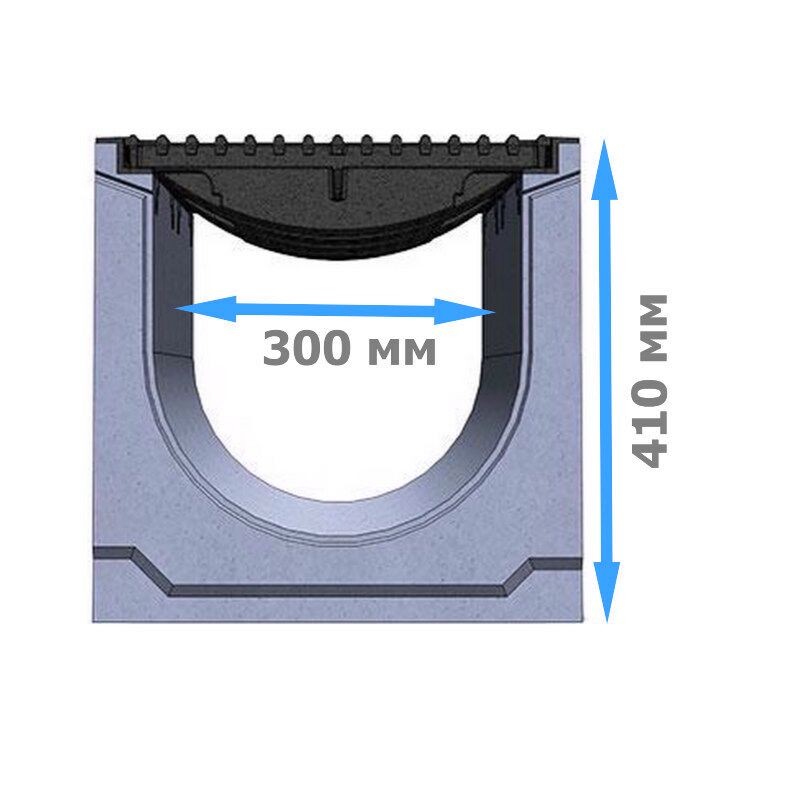

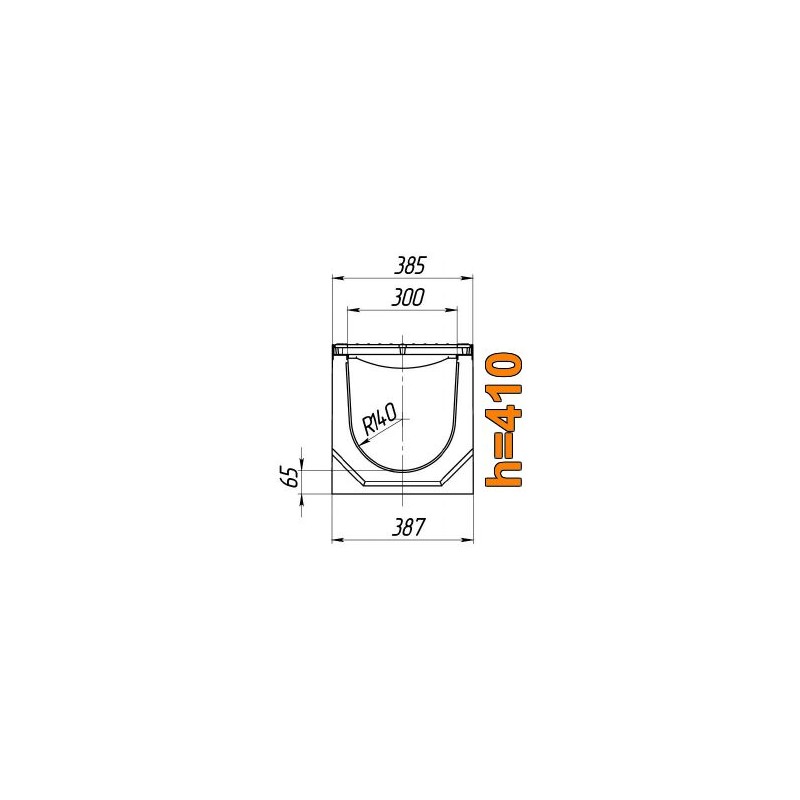

Чертежный вид лотка Maxi DN300 H410

Три типоразмера Maxi DN300

• H310 (30.38.31)
• H360 (30.38.36)
• H410 (30.38.41)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные лотки MAXI с сечением 300 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый канал.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

В качестве пескоуловителя к лоткам серии Maxi DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-30.38.41-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. D

Щелевая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 04702

Комплект: лоток водоотводный Maxi ЛВ-30.38.41-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04700

Цена на бетонный лоток Maxi ЛВ-30.38.41 указана рекомендованная розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN300 H410 и труб Ø160 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN300:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 лотков)
