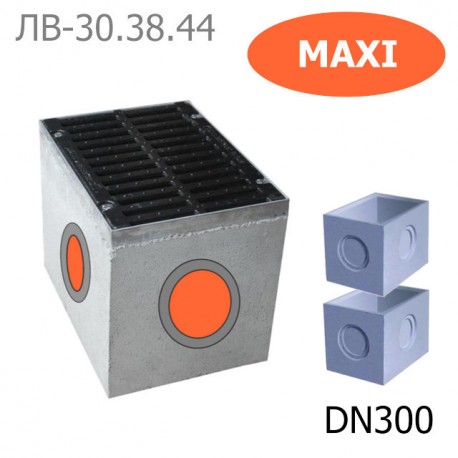

Дождеприемный колодец Maxi ДК-30.38.44-Б-С бетонный, кл.D и E


Дождеприемный колодец Maxi-30.38.44

Дождеприемный колодец секционный Maxi ДК-30.38.44-Б-С бетонный, кл. D и E

  • Размеры (ДхШхВ), мм: 509х386х436
  • Сечение: DN300
  • Артикулы: 04772/1 и 04770/2
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: от 182 кг.

Цена указана за верхнюю часть.

Подробнее

110 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

0,00 руб

Характеристики

Название в проекты Дождеприемный колодец секционный Maxi ДК-30.38.44-Б-С бетонный, кл. D и E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 509х386х436
Гидравлическое сечение Ширина DN300 (300 мм)
Вес, кг 95,5 и 98,5
Артикул 04772/1 и 04770/1
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте (верхняя часть): 1 лоток бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки-насадки, 4 винта (крепеж). Нижняя часть имеет бетонное основание (дно) толщиной 65 мм.
Примечание Может использоваться в качестве пескоуловителя для бетонных лотков с сечением DN300 (300 мм).
Кол-во на паллете 6 шт. (каждая часть)

Подробнее

Дренажный колодец Maxi DN300

Дождеприемный колодец Maxi ДК-30.38.44 – это универсальная, состоящая из трех частей, сборная конструкция усиленной серии Maxi DN300 из армированного бетона. Чаще всего, секционный бетонный дождеприемник используется как самостоятельная единица для локального сбора и фильтрации поступающий воды в области точечного водоотвода.

Класс нагрузки D400 (до 40 тонн)Класс нагрузки E600 (до 60 тонн)

Дренажный колодец укомплектован чугунными решетками (высокопрочный чугун ВЧ-50) класса D400 и E600, а также специальными стальными насадками, которые образуют буферную зону между решеткой и стенками колодца, таким образом, предотвращая разрушение бетона.

Дождеприемный колодец с решеткой может использоваться и в качестве пескоуловителя к водоотводным бетонным лоткам Maxi с тем же сечением и аналогичными решетками.

Система хорошо зарекомендовала себя при организации ливневой канализации линейного и локального типа в местах с высокими механическими нагрузками на линию водоотвода, например: обочины дорог, АЗС, автопредприятия, транспортные магистрали и терминалы с высокой интенсивностью движения, порты, доги и склады.

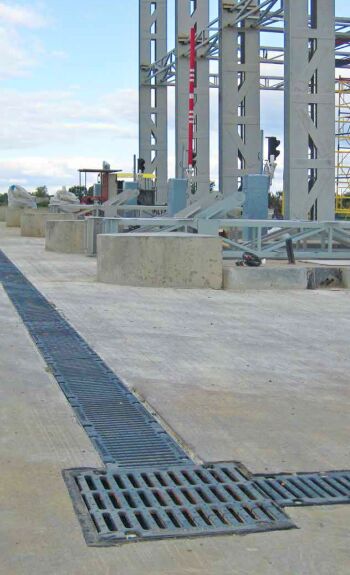

  • Дождеприемный колодец Maxi ДК-30.38.44 в порту

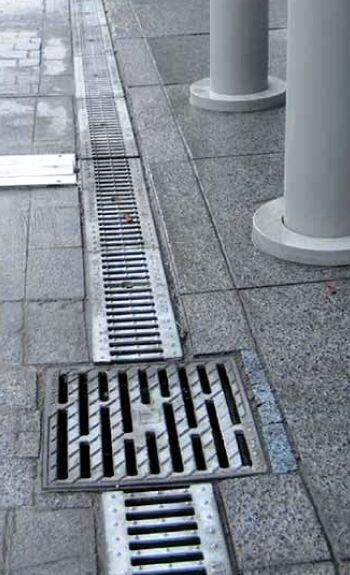

  • Дренажный колодец Maxi DN300 на обочине

Эта была общая информация о системе. А теперь мы разберем все, что всегда остается, как говорится за кадром!

Дождеприемник 30.38.44-Б: мифы и реальность

  • К 2016 году секционный, типовой дождеприемный колодец Maxi-30.38.44 давно не является новой разработкой! Он был спроектирован еще в 2011-ом, а к 12-му году уже попал в каталог профессиональных стандартов водоотвода.
  • Маркировка претерпела изменение, так, теперь, в названии присутствует приставка: «ДК» - дождеприемный колодец, но изначально в обозначение указывалось: «ДП» - дождеприемник-пескоуловитель, что больше соответствует назначению системы. Также были изменены и стали менее понятными артикулы для каждой секции - производитель частенько вносит перемены в маркировку, что плохо сказывается на узнаваемости продукта. В первую очередь с этой проблемой сталкиваются проектные организации и снабженцы, вынужденные доказывать конечному потребителю соответствие!

Теперь посмотрим на саму модель и пробежимся по конструкторской идее!

  • Итак, во многих статьях посвященных дренажным системам нам показываются три части секционного дождеприемника: нижняя и средняя части с трафаретами под патрубки диаметром 160 и 200 мм и верхняя часть с щелевой чугунной решеткой (ВЧ). На самом деле, штатно можно подключать канализационные трубы только к верхней части колодца, то есть, трафареты, диаметры которых 200 и 250 мм, расположены именно в верхней секции.
  • Конструктивно, такое расположение патрубков считается более верным, так как песок или мелкий мусор, по мере прохождения дождевых вод через систему, оседает до уровня двух нижних секций. А технология монтажа дренажного колодца, позволяет рассверливать его бетонные стенки, создавая необходимые отверстия в любой плоскости, разного диаметра, и по месту установки водоотвода.

Подытожим!
Так, как чертежи и схемы дождеприемного колодца Maxi DN300 ни водной версии каталогов разных лет не соответствует действительности, мы предлагаем ознакомиться с общим видом ДК-30.38.44, таким, какой он есть на самом деле, на схематичном рисунке:

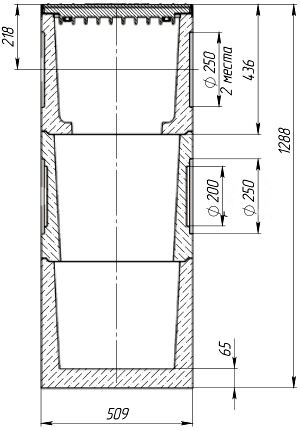

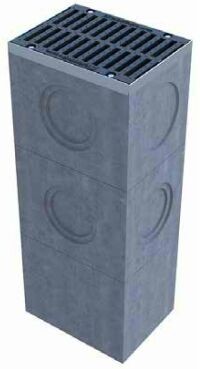

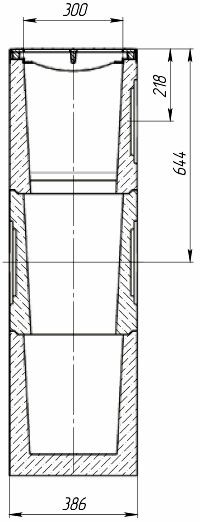

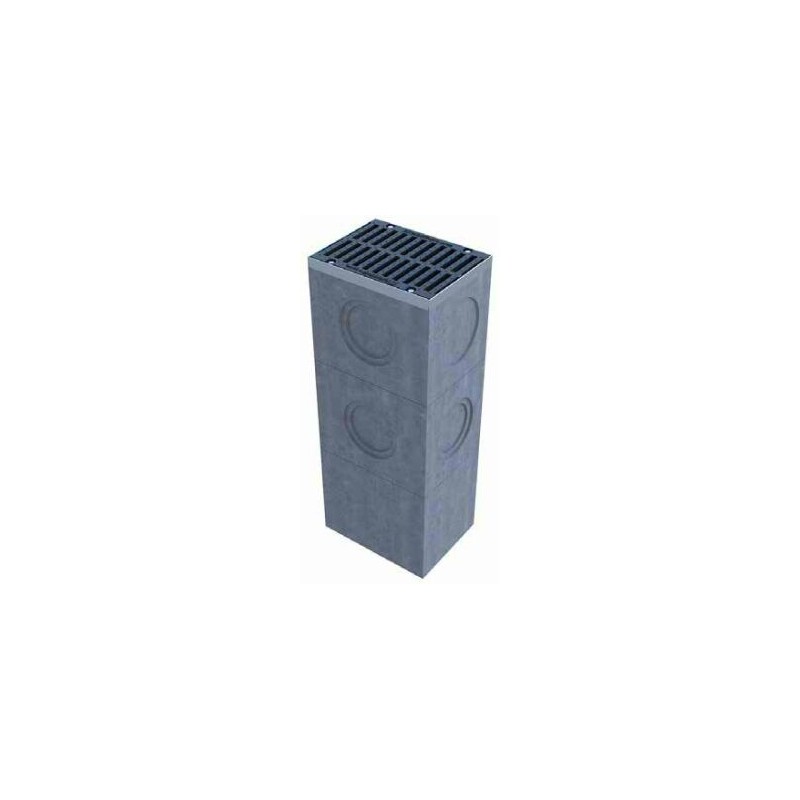

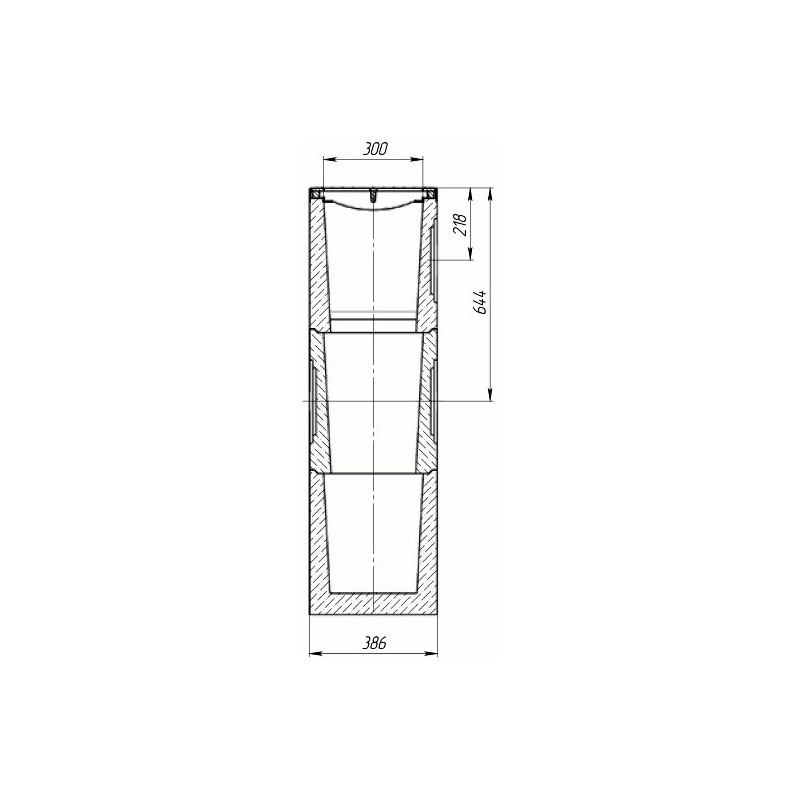

Схема дождеприемного колодца Maxi DN300Чертеж дождеприемного колодца Maxi-30.38.44 Дренажный колодец в сборе из трех частей

Варианты решеток в комплекте

Дождеприемный колодец секционный Maxi ДК-30.38.44-Б-В бетонный с решёткой щелевой чугунной ВЧ кл. D (верхняя часть, комплект) 04772/1

Дождеприемный колодец Maxi-30.38.44, кл. D (щелевая)

Щелевая
класс нагрузки D400

Дождеприемник с такой решеткой имеет артикул 04772/1

Дождеприемный колодец секционный Maxi ДК-30.38.44-Б-В бетонный с решёткой щелевой чугунной ВЧ кл. E (верхняя часть, комплект) 04770/1

Дренажный колодец Maxi-30.38.44, кл. E (щелевая)

Щелевая
класс нагрузки E600

Дренажный колодец с такой решеткой имеет артикул 04770/1

Примечание для лотков MaxiВсе части дождеприемника (верхнюю, среднюю и нижнюю) можно купить по отдельности!

В таблице приведены общие характеристики секционного колодца с указанием цены на каждый элемент:

Дождеприемный колодец из бетона MAXI 300
Артикул Наименование Класс нагрузки Длина, мм Ширина, мм Высота, мм Вес, кг Цена, шт
04772/1 Дождеприемный колодец секционный / верхняя часть Maxi-30.38.44-Б-В бетонная с решёткой чугунной ВЧ-50 кл. D (щелевой) D 509 386 436 95,5 14 151 руб.
04770/1 Дождеприемный колодец секционный / верхняя часть Maxi-30.38.44-Б-В бетонная с решёткой чугунной ВЧ-50 кл. E (щелевой) E 509 386 436 98,5 14 151 руб.
4770/2 Дождеприемный колодец секционный / средняя часть D 509 386 436 74,5 5 096 руб.
4770/3 Дождеприемный колодец секционный / нижняя часть D 509 386 436 89,5 5 226 руб.
Уважаемые клиенты!
Выгодно-низкая цена, по которой можно купить дождеприемный колодец в комплекте с чугунной решеткой, определяется по итогам общего счета. Наша компания поставляет усиленные бетонные системы поверхностного водоотвода и дренажные колодцы на строительные объекты в любом регионе страны.
