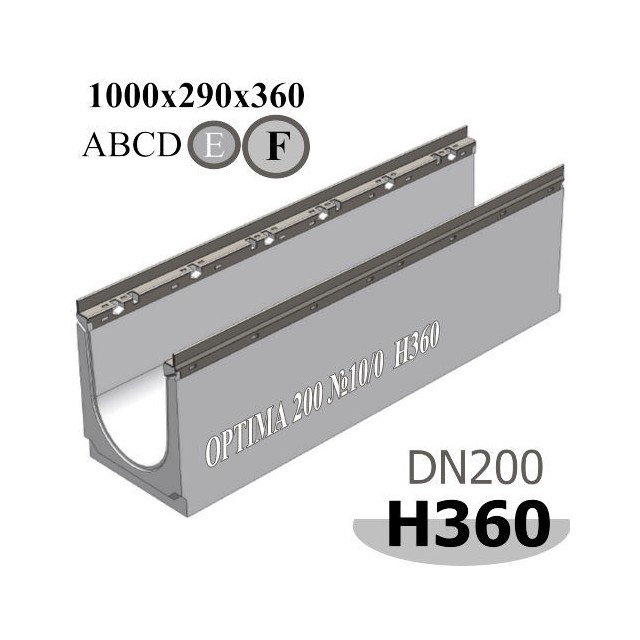

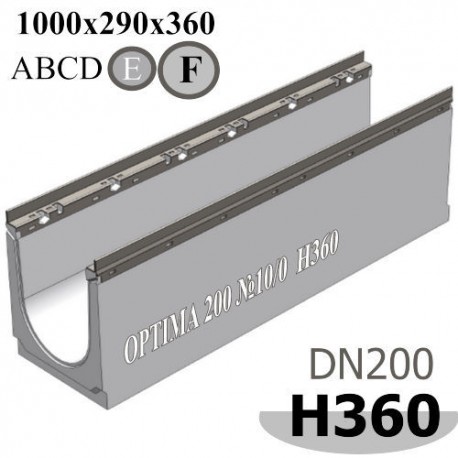

Лоток OPTIMA DN200, №10/0, высота 360

Бетонный лоток Optima 200 №10/0 тип 1, h=360

Водоотводный канал ЛВБ Optima 200 №10/0 тип 1 - это усиленный оцинкованными насадками бетонный лоток, шириной горизонтального гидравлического сечения DN200 (200 мм) и внешней высотой 360 мм. Пропускная способность канала составляет - 40,64 литра в секунду при уклоне 0,5% или 5 мм на один метр ливневки. Применяется в местах, где возможны высокие механические нагрузки на дренажный водоотвод.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до F900 (900 kN)

• Гаражи, обочины автодорог, стоянки автомобилей, паркинг, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Военные базы, аэропорты.

Универсальный бетонный лоток ЛВБ Optima 200 №10/0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается десятым номером перед следующим лотком с уклоном №11. Всего в построении бетонных лотков с уклоном может быть применено: 9 прямых лотков с высотами: 190, 230, 270, 310, 335, 360, 385, 410, 430 мм, а также 20-ть промежуточных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки Optima DN200 с уклоном.

Когда необходимо каскадное построение линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб Optima 200 №10/0 устанавливаться шестым перед типоразмером 15/0. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

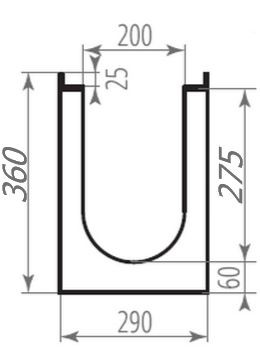

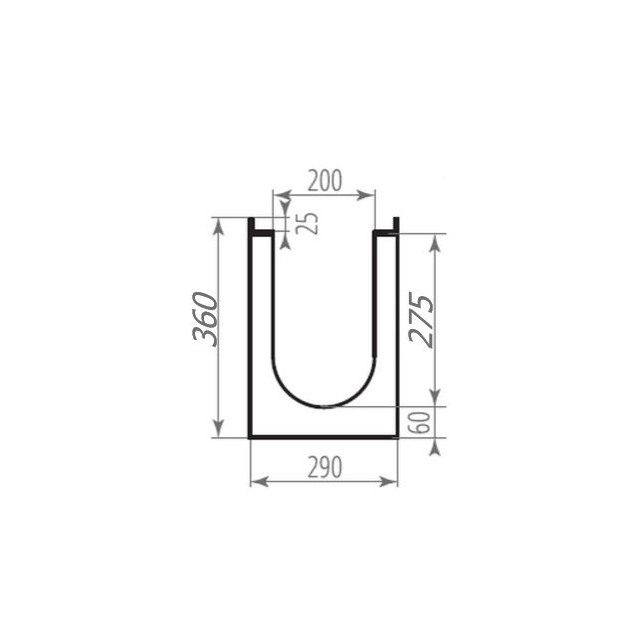

Чертежный вид лотка Optima 200, №10/0, высота 360

Купить лоток ЛВБ Optima 200 №10/0 тип 1, h=360 можно в комплекте с водоприемными чугунными решетками классов: C250, E600, F900, витиеватой ячеистой структуры в образе беспечной волны. Цена комплекта напрямую зависит от класса выбранного Вами настила. Манипулируя элементами, не забывайте про способность доборных аксессуаров участвовать в организации нужного именно Вам дренажного водоотвода поверхностного вида.

Лоток ЛВБ Optima 200 №10/0 тип 1, h=360 имеет и свой базис отгрузки. Основными регионами являются: Москва, Санкт-Петербург (СПб), Краснодар, Архангельск, Мурманск, Казань, Уфа. Другие регионы получают специальную стоимость материала с применением коэффициента надбавки. Расчет окончательной стоимости регламентируется по результатам общего счета.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка ЛВБ Optima 200 №10/0 тип 1, h=360 и трубы Ø160 мм:

Сброс воды через пескоуловитель. Подключается 200-ая труба:

Двухстороннее соединение с песколовкой:

Также лотки Optima при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
