Цена снижена! Лоток ЛВ-10.14,5.10 пластиковый усиленный с решеткой щелевой чугунной ВЧ кл. E600 (комплект)

Увеличить

Пластиковый усиленный лоток DN100 H100 с чугунной решеткой, кл. E600

Артикул

Лоток водоотводный ЛВ-10.14,5.10 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. E600 (комплект 4 крепежа)

Размеры (ДхШхВ), мм: 1000х149х98,5
Сечение: DN100
Класс нагрузки: A15-E600 (до 60 тонн)
Материал решетки: высокопрочный чугун
Фиксация решетки в лотке: болтами по периметру
Артикул: 0803-109E
Вес в сборе: 12,0 кг.

Цена указана за комплект поставки.

Подробнее

960 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

5 015,25 руб

-25%

6 687,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток водоотводный ЛВ-10.14,5.10 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. E600 (комплект 4 крепежа)
Материал	Высокопрочный и морозостойкий пластик, полипропилен ГОСТ 26996-86. Оцинкованная сталь. Высокопрочный чугун ВЧ-50
Класс нагрузки	E600 (до 60 тонн/м.кв.)
Размеры (ДхШхВ), мм	1000х149х98,5
Гидравлическое сечение	Ширина DN100 (100мм), высота 54,5 мм
Вес, кг	12,0
Артикул	0803-109E
Проходное сечение	51,1 см²
Пропускная способность	3,75 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Парковки, АЗС, дороги с высокой интенсивностью движения, порты, терминалы

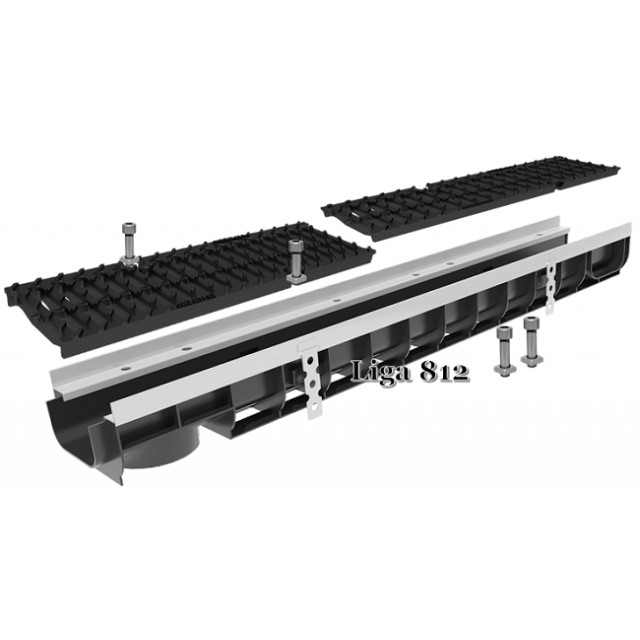

Особенности	В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 4 фиксатора (решетка крепится по периметру в 2 местах)
Примечание	Лоток оснащен вертикальным водосливом (штатный патрубок для соединения с трубой от 110-ого диаметра)
Кол-во на паллете	лоток - штучно/решетка - 200 шт.

Подробнее

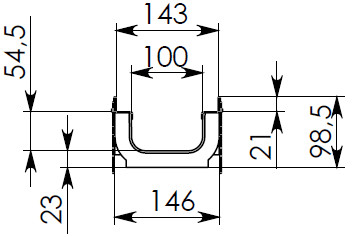

Усиленный канал шириной гидравлического сечения DN100, U-образной формы, производится с запрессованными стальными оцинкованными насадками на бортиках лотка. Устанавливается в местах с ограничением по глубине заложения. Желоб на базе типоразмера с высотой 80 мм, после оснастки получил габаритную высоту 98,5 мм, где 21 мм - это посадочное место для мощной водоприемной решетки. В итоге, при фактической высоте характеристика проходного сечения лотка отмечена показателем 51,1 см², а пропускная способность канала, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода, составляет 3,75 литров в секунду.

Наша компания предлагает купить лоток водоотводный ЛВ-10.14,5.10 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. E600 (комплект 4 крепежа), для организации поверхностного дренада в местах с небольшой площадью водосбора, но с высокими механическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии DN100 H100 с чугунной решеткой E600 формируется на основании общего счета. Дополнительно для этой конструкции можно приобрести усиленный пескоуловитель, таким образом объединяя все элементы в единую систему водоотведения.

Опции усиленного лотка DN100 H100 Е600

Области применения

Класс C250 Класс D400 Класс E600

Класс С250 (250 kN) - E600 (600 kN) до 60 тонн

Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
Автопредприятия, промышленные зоны, причалы, склады.

Комплект поставки

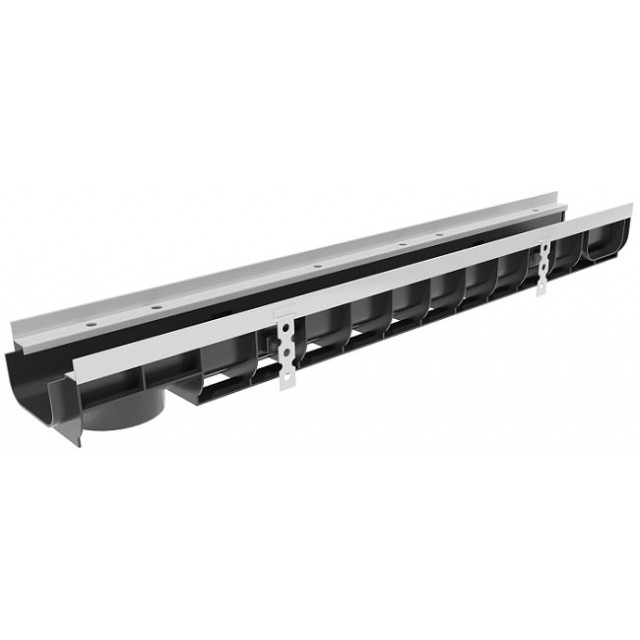

Лоток длиной 1 метр из морозоустойчивого и адаптивного пластика с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках (2 шт.*1000 мм) - 1 шт.

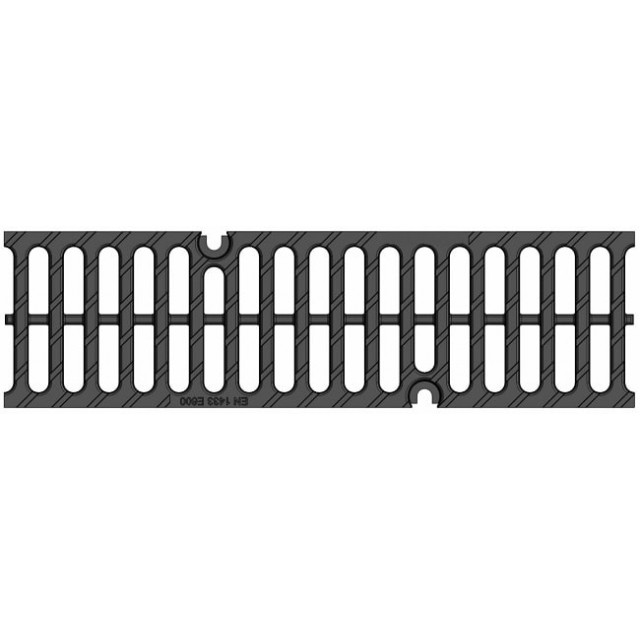

Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую двухрядную структуру, под нагрузки класса E600 - 2 шт.
Крепежный комплект (Винт 10х35 DIN 912 + Гайка М10 DIN 557 квадрат оц.) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт. (расход: 1 решетка = 2 фиксатора).
Стальные закладные анкера на внешних стенках лотка - дополнительный держатель оцинкованной насадки при омоноличивании - 4 шт.
