Цена снижена! Лоток ЛВ-10.14,5.12 пластиковый усиленный с решеткой щелевой чугунной ВЧ кл. D400 (комплект)

Увеличить

Пластиковый усиленный лоток DN100 H120 с чугунной решеткой, кл. D400

Артикул

Лоток водоотводный ЛВ-10.14,5.12 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. D400 (комплект 4 крепежа)

Размеры (ДхШхВ), мм: 1000х149х118,5
Сечение: DN100
Класс нагрузки: A15-D400 (до 40 тонн)
Материал решетки: высокопрочный чугун
Фиксация решетки в лотке: болтами по периметру
Артикул: 0804-109D
Вес в сборе: 11,5 кг.

Цена указана за комплект поставки.

Подробнее

640 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

4 681,60 руб

-20%

5 852,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток водоотводный ЛВ-10.14,5.12 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. D400 (комплект 4 крепежа)
Материал	Высокопрочный и морозостойкий пластик, полипропилен ГОСТ 26996-86. Оцинкованная сталь. Высокопрочный чугун ВЧ-50
Класс нагрузки	D400 (до 40 тонн/м.кв.)
Размеры (ДхШхВ), мм	1000х149х118,5
Гидравлическое сечение	Ширина DN100 (100мм), высота 74,5 мм
Вес, кг	11,5
Артикул	0804-109D
Проходное сечение	70,9 см²
Пропускная способность	5,52 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Тротуары, парковки, АЗС, дороги с повышенной интенсивностью движения.

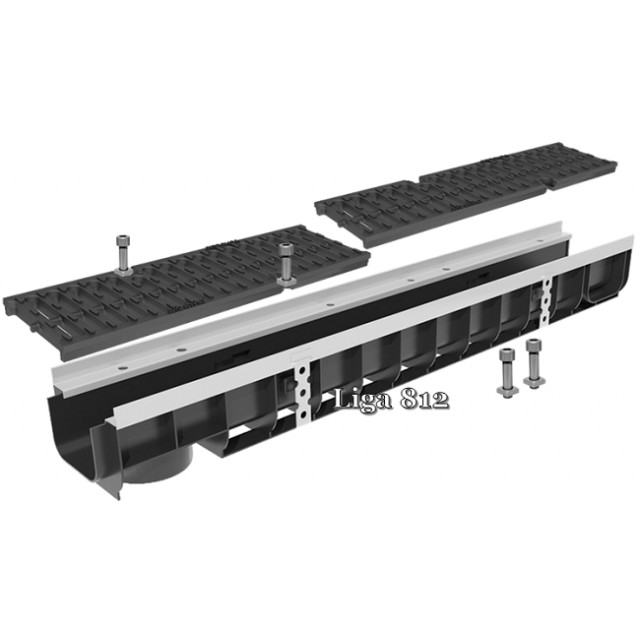

Особенности	В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 4 фиксатора (решетка крепится по периметру в 2 местах)
Примечание	Лоток оснащен вертикальным водосливом (штатный патрубок для соединения с трубой от 110-ого диаметра)
Кол-во на паллете	лоток - штучно/решетка - 200 шт.

Подробнее

Следующий по размеру мелкосидящий усиленный канал шириной гидравлического сечения DN100, U-образной формы, производится с запрессованными стальными оцинкованными насадками на бортиках лотка. Желоб на базе типоразмера с высотой 100 мм, после оснастки получил габаритную высоту 118,5 мм, где 21 мм - это посадочное место для мощной водоприемной чугунной решетки. В итоге, при фактической высоте характеристика проходного сечения лотка отмечена показателем 51,1 см², а пропускная способность канала, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода, составляет 5,52 литров в секунду.

Наша компания предлагает купить лоток водоотводный ЛВ-10.14,5.12 пластиковый усиленный с решеткой щелевой чугунной ВЧ, кл. D400 (комплект 4 крепежа), для организации поверхностного дренажа в местах с небольшой площадью водосбора, но с высокими механическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии DN100 H120 с чугунной решеткой D400 формируется на основании общего счета. Дополнительно для этой конструкции можно приобрести усиленный пескоуловитель, таким образом объединяя все элементы в единую систему водоотведения.

Пластиковый усиленный лоток ЛВ-10.14,5.12 на обочине

Области применения

Класс A15 Класс B125 Класс C250 Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

Обочины дорог, АЗС, автомойки;
Автопредприятия, транспортные терминалы, промзоны;
Дороги со средней и повышенной интенсивностью движения.

Комплект поставки

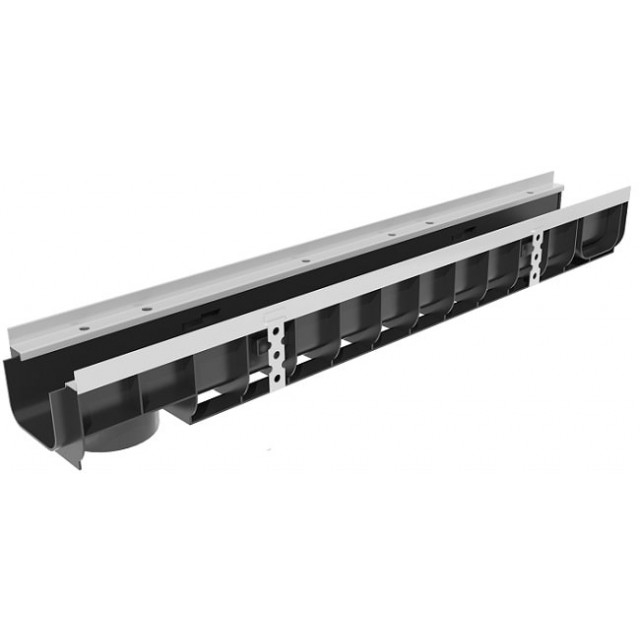

Лоток длиной 1 метр из морозоустойчивого и адаптивного пластика с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках (2 шт.*1000 мм) - 1 шт.

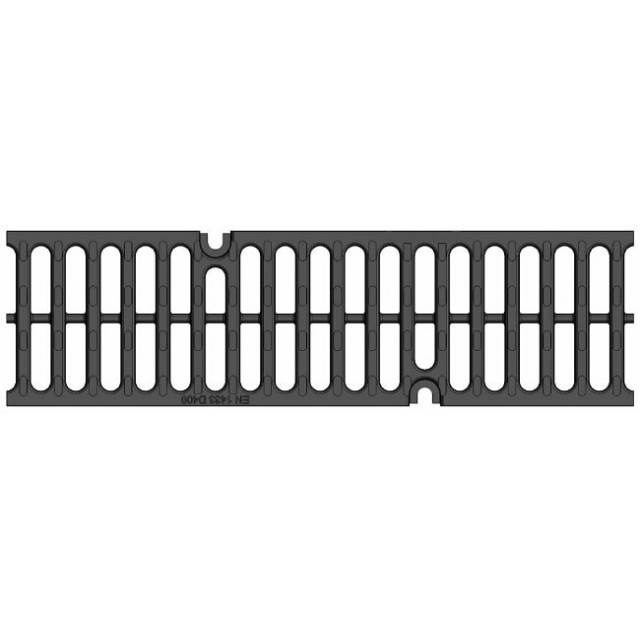

Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую двухрядную структуру, под нагрузки класса D400 - 2 шт.
Крепежный комплект (Винт 10х35 DIN 912 + Гайка М10 DIN 557 квадрат оц.) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт. (расход: 1 решетка = 2 фиксатора).
Стальные закладные анкера на внешних стенках лотка - дополнительный держатель оцинкованной насадки при омоноличивании - 4 шт.
