Цена снижена! Лоток ЛВ-10.16.12 пластиковый усиленный с решеткой щелевой "волна", кл. C250 (сборный комплект)

Увеличить

Пластиковый усиленный лоток DN100 H120 с чугунной решеткой C250

Артикул

Лоток водоотводный ЛВ-10.16.12 пластиковый усиленный с решеткой щелевой "волна", кл. C250 (сборный комплект)

Размеры (ДхШхВ), мм: 1000х146х120
Сечение: DN100
Класс нагрузки: A15-C250 (до 25 тонн)
Материал решетки: высокопрочный чугун
Фиксация решетки в лотке: винтами по периметру
Артикул: 1012-1005С
Вес в сборе: 7,3 кг.

Цена указана за комплект поставки.

Подробнее

3480 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

3 112,00 руб

-20%

3 890,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток водоотводный ЛВ-10.16.12 пластиковый усиленный с решеткой щелевой "волна", кл. C250 (сборный комплект)
Материал	Высокопрочный и морозостойкий пластик, полипропилен ГОСТ 26996-86. Оцинкованная сталь. Высокопрочный чугун ВЧ-50
Класс нагрузки	C250 (до 25 тонн/м.кв.)
Размеры (ДхШхВ), мм	1000х146х120
Гидравлическое сечение	Ширина DN100 (100мм), высота 96 мм
Вес, кг	7,3
Артикул	1012-1005С
Проходное сечение	84,4 см²
Пропускная способность	5,57 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Тротуары, парковки, АЗС, дороги с невысокой интенсивностью движения.
Особенности	В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 2 насадки, 4 фиксатора (решетка крепится по периметру в 2 местах)

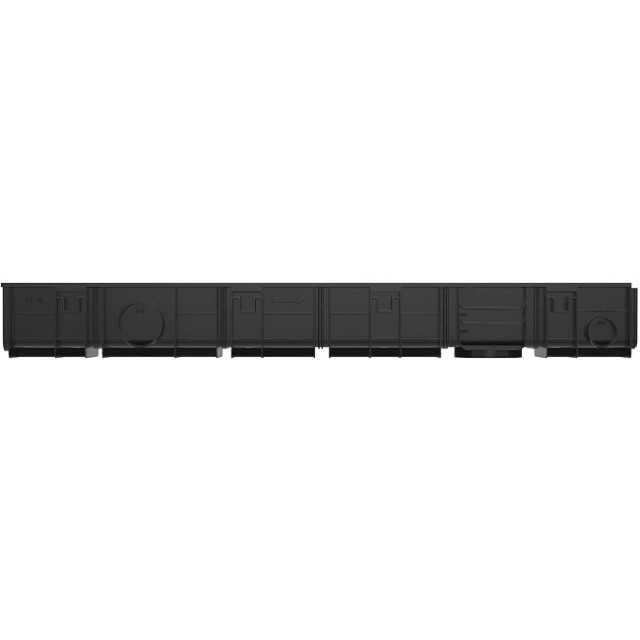

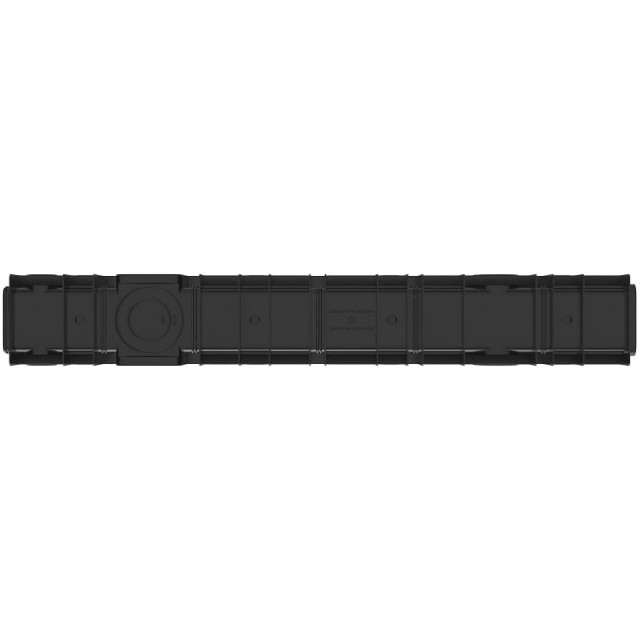

Примечание	Лоток оснащен вертикальным и боковым водосливом (штатный патрубок для соединения с трубой от 50 диаметра)
Кол-во на паллете	лоток - 280 шт./решетка - 512 шт.

Подробнее

Купить пластиковый усиленный лоток DN100 H120 с чугунной решеткой С250

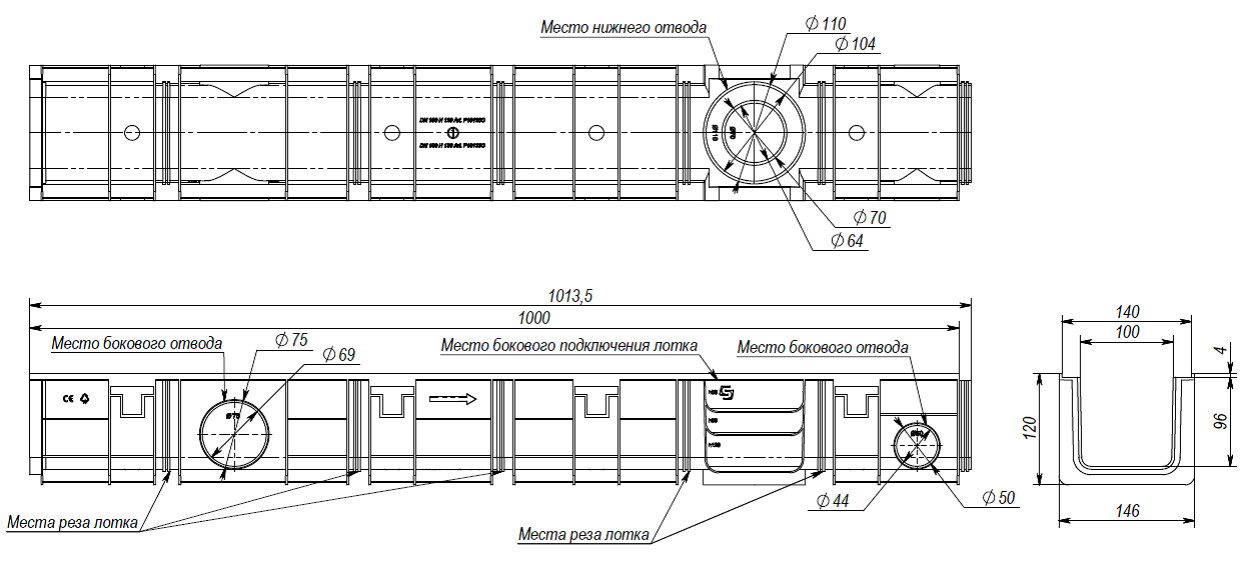

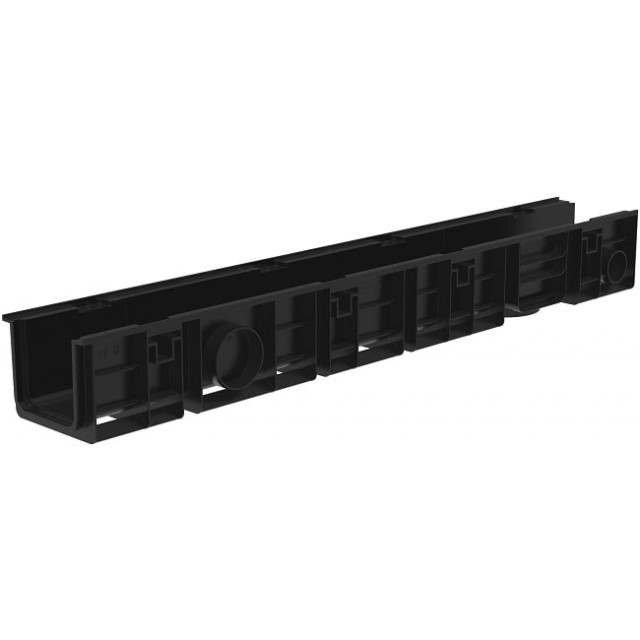

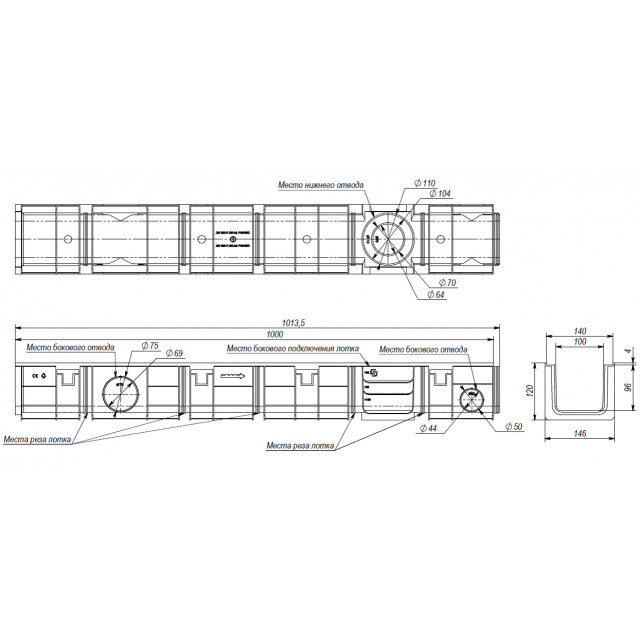

Третий канал в семействе шириной гидравлического сечения DN100, П-образной формы, с высотой 120 мм имеет характеристику проходного сечения 84,4 м², и обладает пропускной способностью 5,57 литров в секунду, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода. Для усиления конструкции в комплект поставки входят специальные стальные насадки, которые устанавливаются на борта желоба по месту монтажа. Лоток оснащён штатным парубком (фланец) для подключения к трубам канализации Ø 70 и 110 мм и боковым отводом Ø 50 и 75 мм, а также посадочным местом для углового соединения желобов, образуя Г, Т, П-образные геометрии линейного водоотвода. В серии сборных лотков сечением 100 мм представлено 4 высоты: 55, 80, 120, 180 мм, поэтому можно создавать каскад, как альтернативу бетонным лоткам с уклоном.

Опции усиленного лотка DN100 H120 C250

Усиливающие насадки из оцинкованной стали устанавливаются на борта пластиковых водоотводных лотков, тем самым укрепляя борт и защищая кромку желоба от разрушения при значительных механических нагрузках. Кроме того, работают как буфер между пластиковым каналом и чугунной решеткой, тем самым увеличивая срок эксплуатации системы.

Наша компания предлагает купить лоток водоотводный ЛВ-10.16.12 пластиковый усиленный с решеткой щелевой "волна", кл. C250 (сборный комплект) для организации ливневой канализации в местах с небольшой площадью водосбора и с повышенными динамическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость типоразмера серии DN100 H120 с чугунной решеткой C250 формируется на основании общего счета. Дополнительно для этой конструкции можно приобрести усиленный пескоуловитель, таким образом объединяя все элементы в единую систему ливневки.

Фиксация решетки к лотку по периметру

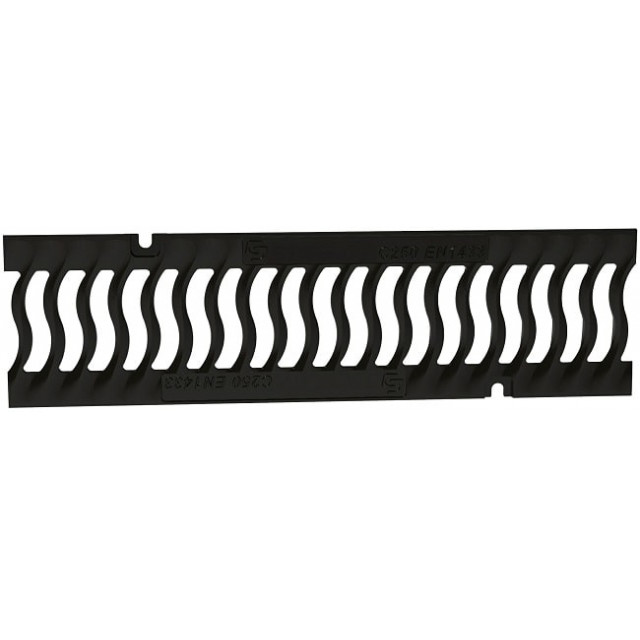

Представленная чугунная решетка имеет два посадочных места под винты, расположенные по диагонали друг против друга, для крепления к телу лотка по периметру. За счет выпуклой волны щелей образуется так называемый протектор на поверхности настила, что позволит обезопасить передвижение пешеходов и автотранспорта в зимний период времени.

Области применения

Класс A15 Класс B125 Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

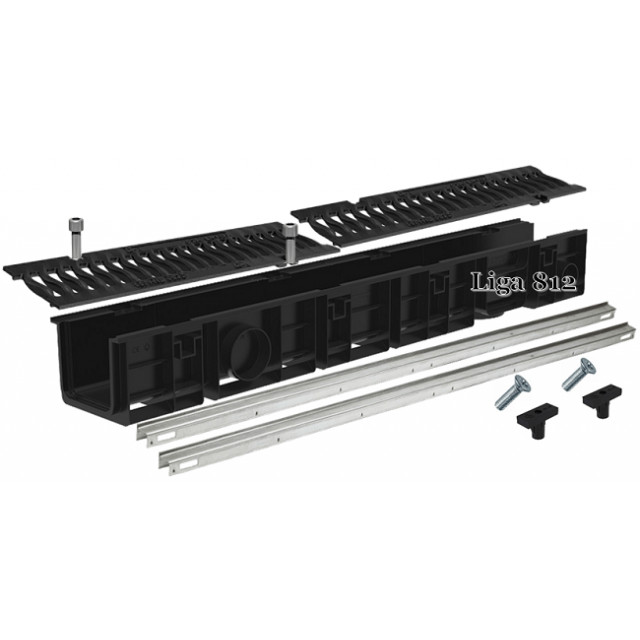

Комплект поставки

Лоток длиной 1,0 метр из морозоустойчивого и адаптивного пластика - 1 шт.
Усиливающие стальные оцинкованные 80 мкм насадки, для кромки лотка (1 шт.*1000 мм) - 2 шт.
Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую однорядную, волнообразную структуру, под нагрузки класса C250 - 2 шт.
Крепежный комплект М8 (Винт+Т-образная полиамидная ответная планка) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт. (расход: 1 решетка = 2 фиксатора).
