Цена снижена! Лоток пластиковый ЛВП DN100 H134 с решеткой щелевой чугунной ВЧ, кл. E600 (комплект)

Увеличить

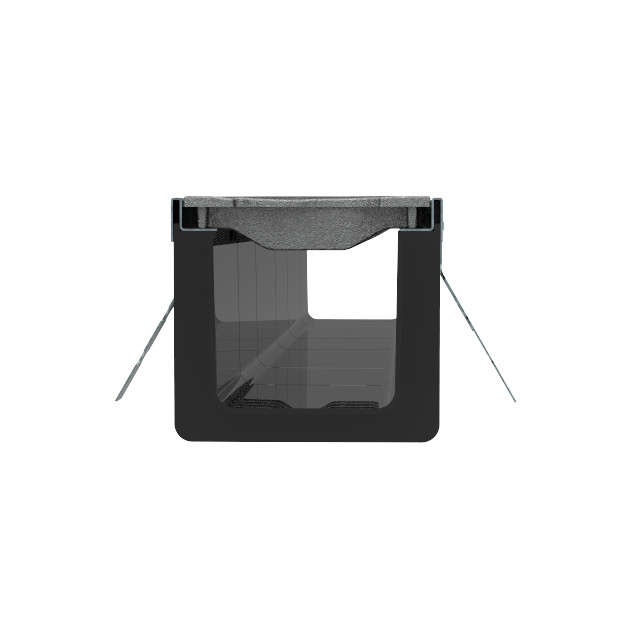

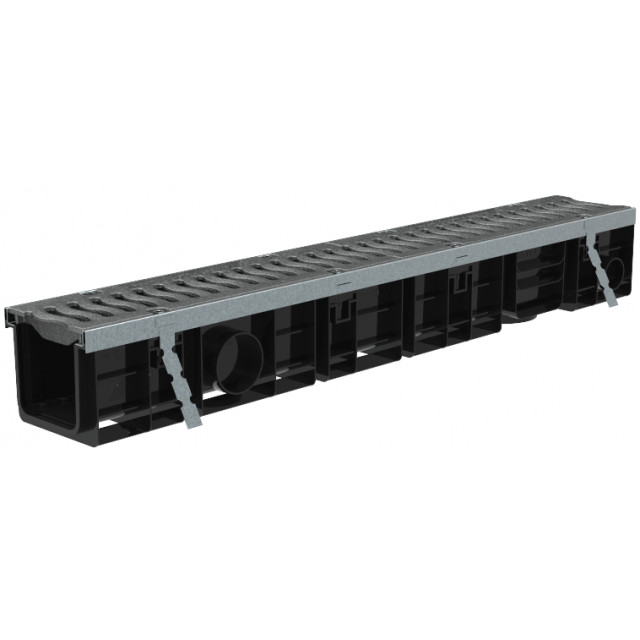

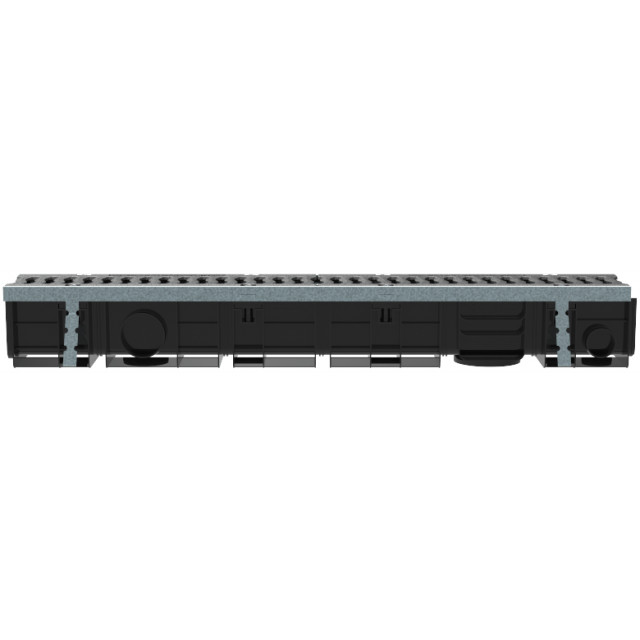

Пластиковый лоток DN100 H134 с чугунной решеткой кл. Е (комплект)

Артикул

Лоток водоотводный пластиковый ЛВП DN100 H134 с решеткой щелевой чугунной ВЧ, кл. E600 (комплект)

Размеры (ДхШхВ), мм: 1000х151х134
Сечение: DN100
Класс нагрузки: A15-E600 (до 60 тонн)
Материал решетки: высокопрочный чугун
Фиксация решетки в лотке: болтами по периметру
Артикул: 10134E
Вес в сборе: 11,2 кг.

Цена указана за комплект поставки.

Подробнее

2100 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

5 400,00 руб

-25%

7 200,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

В сборе с решёткой :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Структура решетки :

Характеристики

Название в проекты	Лоток водоотводный пластиковый ЛВП DN100 H134 с решеткой щелевой чугунной ВЧ, кл. E600 (комплект)
Материал	Высокопрочный и морозостойкий пластик, полипропилен ГОСТ 26996-86. Оцинкованная сталь. Высокопрочный чугун ВЧ-50
Класс нагрузки	E600 (до 60 тонн/м.кв.)
Размеры (ДхШхВ), мм	1000х151х134
Гидравлическое сечение	Ширина DN100 (100мм), высота 96 мм
Вес, кг	11,2
Артикул	10134E
Проходное сечение	84,4 см²
Пропускная способность	5,57 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Парковки, АЗС, дороги с высокой интенсивностью движения, порты, терминалы
Особенности	В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 8 фиксаторов (решетка крепится по периметру в 4 местах)
Примечание	Лоток оснащен вертикальным и боковым водосливом (штатный патрубок для соединения с трубой от 50 диаметра)
Кол-во на паллете	88 шт.

Подробнее

Купить лоток водоотводный пластиковый ЛВП DN100 H134 Е600 комп.

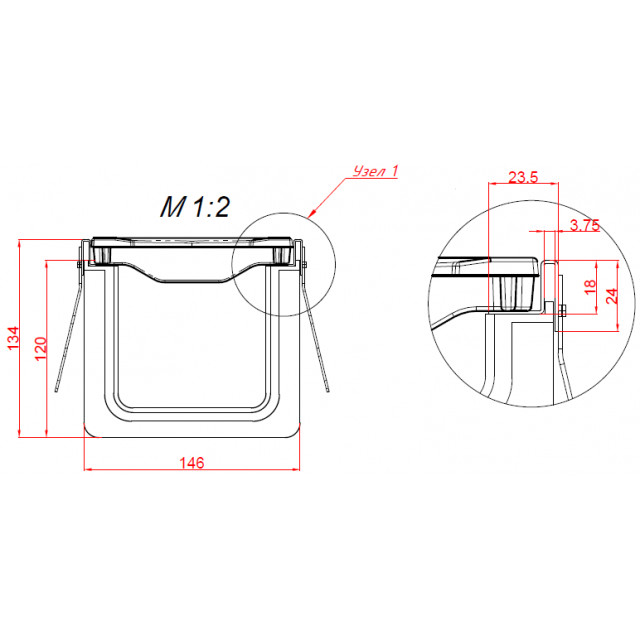

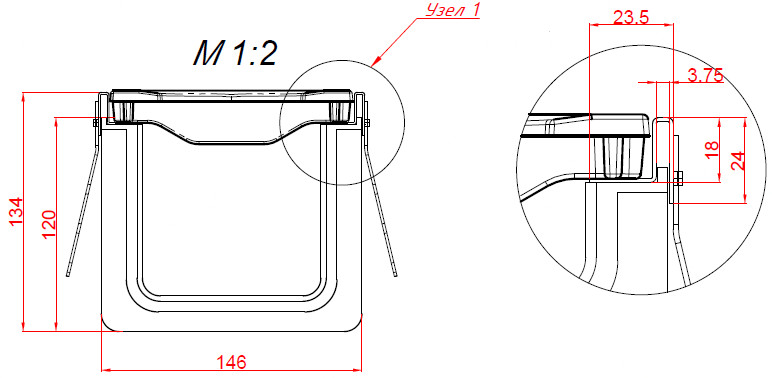

Третий в серии усиленный канал шириной гидравлического сечения DN100, П-образной формы, производится с запрессованными стальными оцинкованными насадками на бортиках лотка. Устанавливается в местах большого трафика движения автотранспорта. Желоб на базе типоразмера с высотой 120 мм, после оснастки получил габаритную высоту 134 мм, где 14 мм - это посадочное место для мощной водоприемной решетки. В итоге, при фактической высоте характеристика проходного сечения лотка отмечена показателем 84,4 см², а пропускная способность канала, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода, составляет 5,57 литра в секунду.

Наша компания предлагает купить лоток водоотводный пластиковый ЛВП DN100 H134 с решеткой щелевой чугунной ВЧ, кл. E600 (комплект), для организации поверхностного водоотвода в местах с небольшой площадью водосбора, но с высокими механическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка в линейке ЛВ-10.16.12 с чугунной решеткой E600 формируется на основании общего счета. Дополнительно для этой конструкции можно приобрести усиленный пескоуловитель, таким образом объединяя все элементы в единую систему водоотведения.

Лоток DN100 с чугунной решеткой E600 в жизни

Области применения

Класс C250 Класс D400 Класс E600

Класс С250 (250 kN) - E600 (600 kN) до 60 тонн

Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
Автопредприятия, промышленные зоны, причалы, склады.

Комплект поставки

Лоток длиной 1 метр из морозоустойчивого и адаптивного пластика с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках (2 шт.*1000 мм) - 1 шт.
Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую однорядную, волнообразную структуру, под нагрузки класса E600 - 2 шт.
Крепежный комплект М8 (Винт+Т-образная полиамидная ответная планка) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 фиксатора).
Стальные закладные анкера на внешних стенках лотка - дополнительный держатель оцинкованной насадки при омоноличивании - 4 шт.

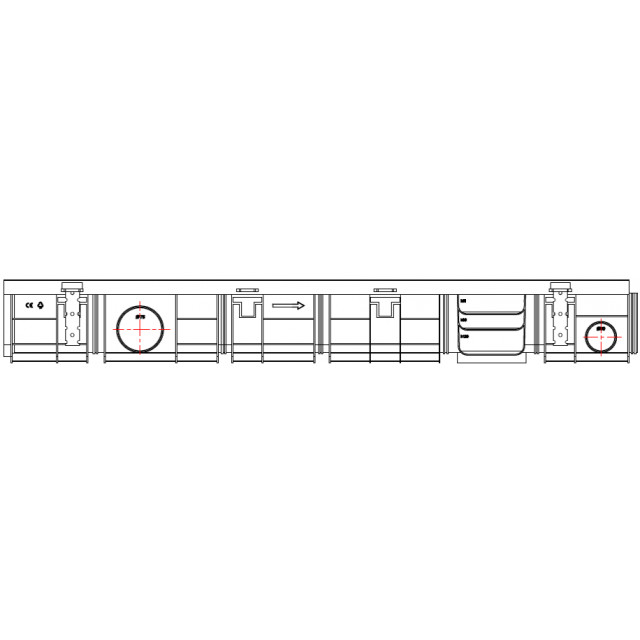

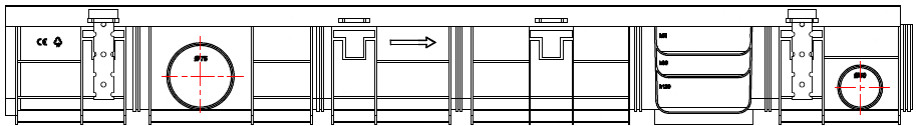

Лоток ЛВП DN100134 Е600 комп. оснащён вертикальным штатным парубком (фланец) для подключения к трубам канализации Ø 70 и 110 мм, боковым Ø 50 и 75 мм, а также посадочным местом, для углового соединения желобов, образуя Г, Т, П-образные геометрии линейного водоотвода. В линейке усиленныхх лотков сечением 100 мм представлено 4 высоты: 69, 94, 134, 194 мм, поэтому можно создавать каскад, как альтернативу, например, бетонным лоткам с уклоном.
