Пластиковый усиленный лоток DN150 H180 с чугунной решеткой C250

Купить пластиковый усиленный лоток DN150 H180 с чугунной решеткой С250

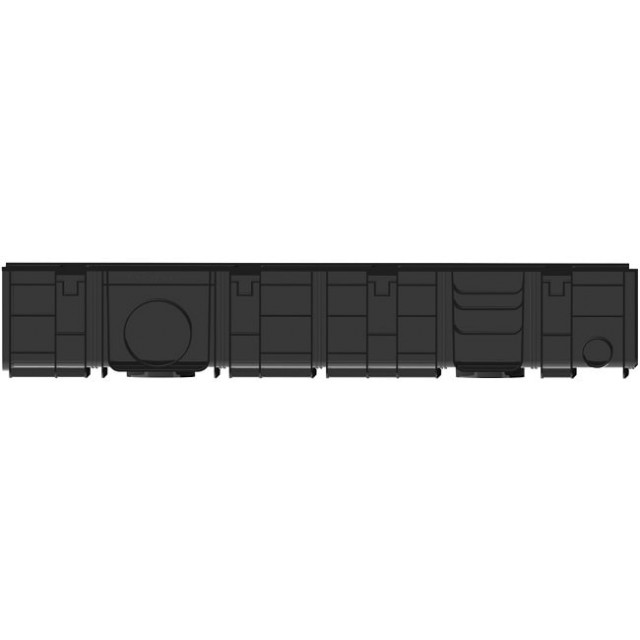

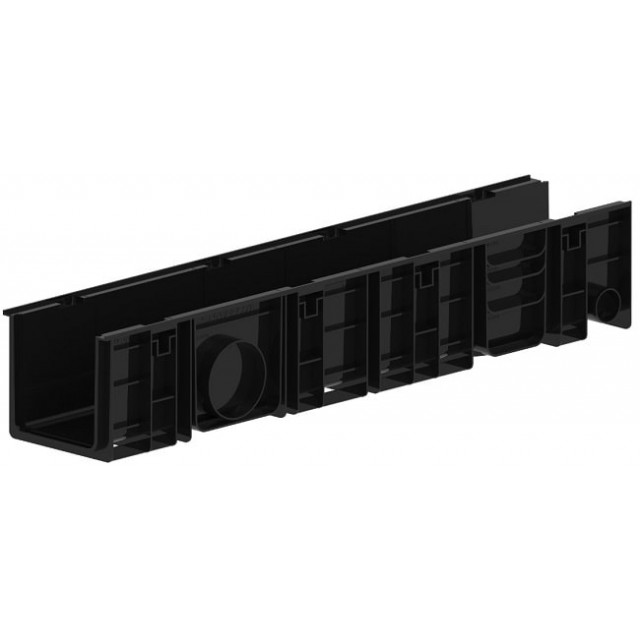

Единственный канал в семействе, шириной гидравлического сечения DN150, П-образной формы. Желоб на базе типоразмера с высотой 180 мм, после оснастки получил габаритную высоту 185 мм, где 5 мм - это посадочное место для чугунной водоприемной решетки. В итоге, при фактической высоте характеристика проходного сечения лотка отмечена показателем 177,3 см², а пропускная способность канала, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода, составляет 25,6 литров в секунду.

Усиливающие насадки из оцинкованной стали устанавливаются на борта пластиковых водоотводных лотков, тем самым укрепляя борт и защищая кромку желоба от разрушения при значительных механических нагрузках. Кроме того, работают как буфер между пластиковым каналом и чугунной решеткой, тем самым увеличивая срок эксплуатации системы.

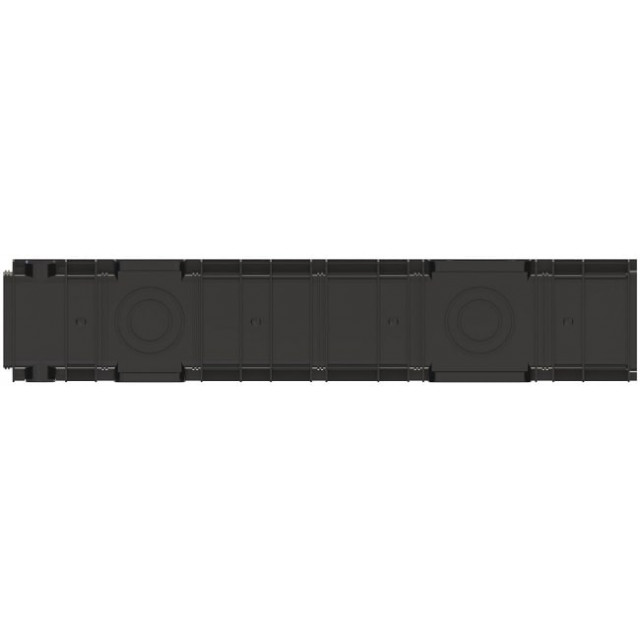

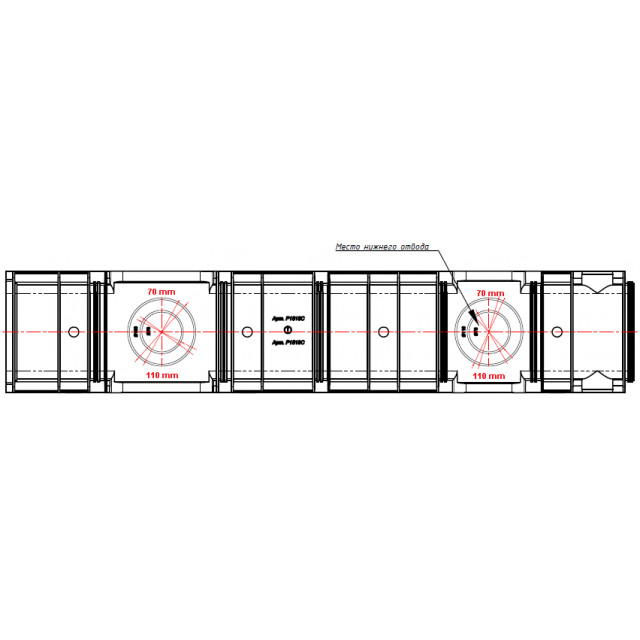

Лоток DN150 H180 оснащён вертикальным штатным парубком (фланец) для подключения к трубам канализации Ø 70 и 110 мм, боковым отводом Ø 50 и 110 мм , а также посадочным местом, для углового соединения желобов, образуя Г, Т, П-образные геометрии линейного водоотвода.

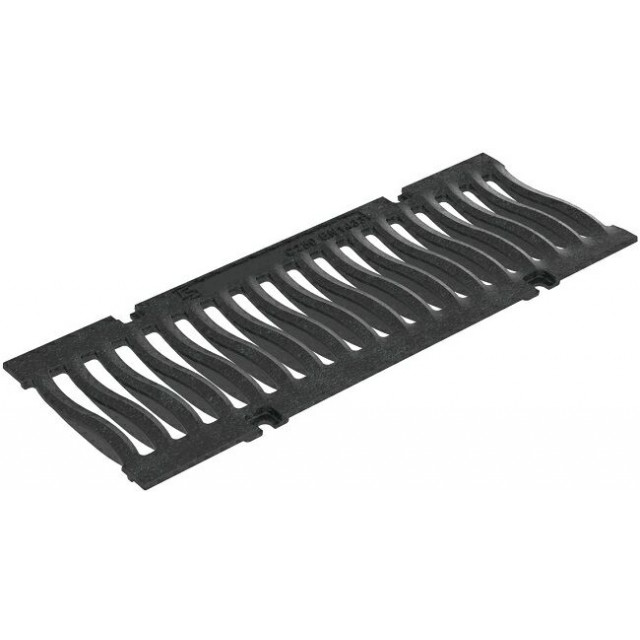

Представленная чугунная решетка имеет четыре посадочных места под винты, расположенные друг против друга, для крепления к телу лотка по периметру. За счет выпуклой волны щелей образуется так называемый протектор на поверхности настила, что позволит обезопасить передвижение пешеходов и автотранспорта в зимний период времени.

Области применения

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

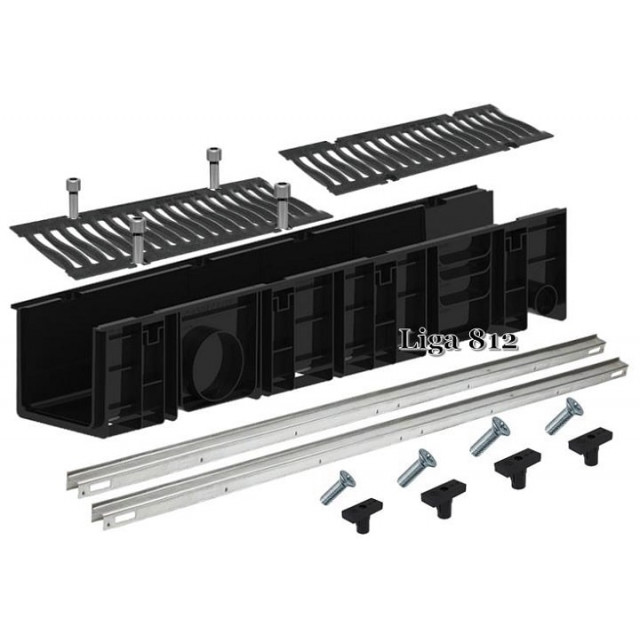

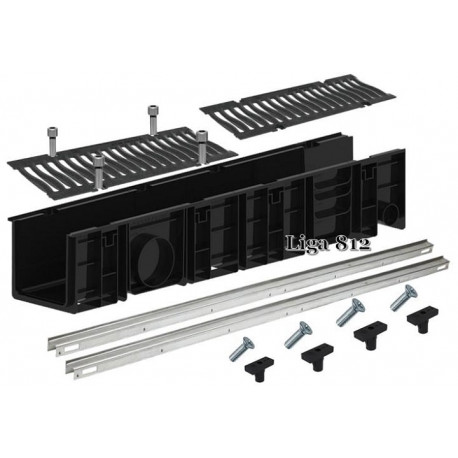

Комплект поставки

• Лоток длиной 1,0 метр из морозоустойчивого и адаптивного пластика - 1 шт.
• Усиливающие стальные оцинкованные 80 мкм насадки, для кромки лотка (1 шт.*1000 мм) - 2 шт.
• Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую однорядную, волнообразную структуру, под нагрузки класса C250 - 2 шт.
• Крепежный комплект М8 (Винт+Т-образная полиамидная ответная планка) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 фиксатора).

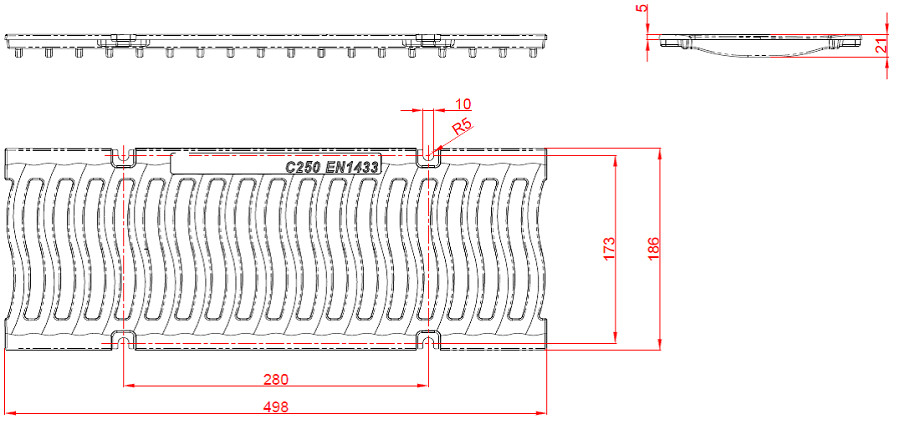

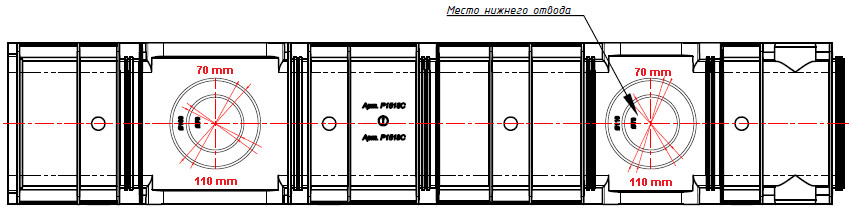

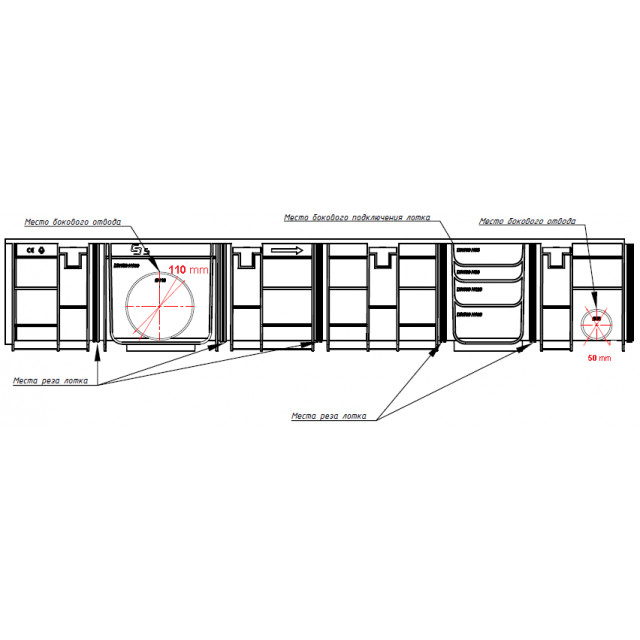

Чертежный вид элементов комплекта
