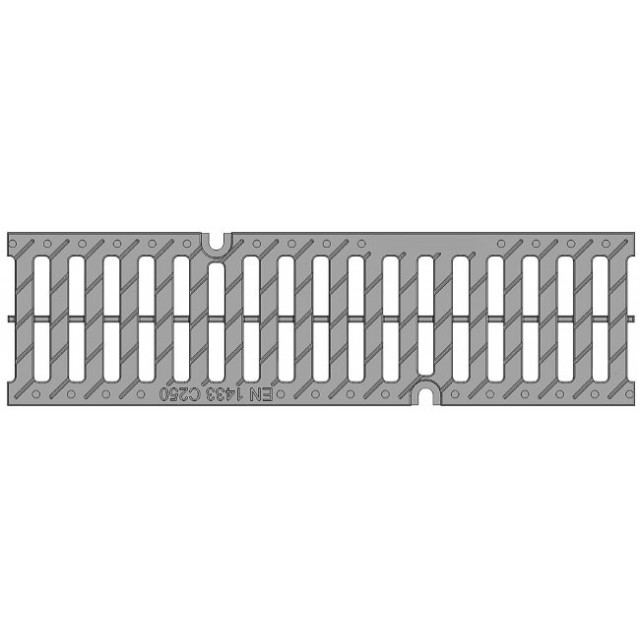

Лоток DN100 H152 пластиковый с решеткой пластиковой, кл. C250


Лоток пластиковый DN100 H152 с решеткой пластиковой, кл. C250

Лоток водоотводный ЛВ-10.14,5.15,2 пластиковый с высоким бортом с решеткой пластиковой, кл. C250 (комплект 4 крепежа)

  • Размеры (ДхШхВ), мм: 1000х146х152
  • Сечение: DN100
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Фиксация решетки в лотке: по периметру
  • Материал решетки: полиамид
  • Артикул: 800509
  • Вес в сборе: 4,9 кг.

Цена указана за комплект поставки.

Комплект: 1 лоток, 2 решетки, 4 крепежа!

Подробнее

2880 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 204,80 руб

-20%

2 756,00 руб

Характеристики

Название в проекты Лоток водоотводный DN100 H152 пластиковый с высоким бортом с решеткой пластиковой, кл. C250 (комплект 4 крепежа)
Материал Высокопрочный и морозостойкий пластик, полиамид, полипропилен ГОСТ 26996-86.
Класс нагрузки C250 (до 25 тонн/м.кв.)
Размеры (ДхШхВ), мм 1000х146х152
Гидравлическое сечение Ширина DN100 (100мм), высота 108 мм
Вес, кг 4,9
Артикул 800509
Проходное сечение 93,3 см²
Пропускная способность 8,12 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, велосипедные дорожки, индивидуальная застройка, АЗС, автомойки, обочины автодорог, стоянки автомобилей
Особенности В комплекте: 1 лоток пластиковый, 2 полиамидные решетки, 4 фиксатора (решетка крепится по периметру в 2 местах)
Примечание Лоток оснащен вертикальным водосливом (штатный патрубок для соединения с трубой от 110-ого диаметра)
Кол-во на паллете лоток - 168 шт./решетка - 560 шт.

Подробнее

Купить пластиковый лоток ЛВ-10.14,5.15,2 с пластиковой решеткой C250

Наша компания предлагает купить лоток водоотводный пластиковый DN100 H152 в комплекте с щелевой пластиковой решеткой, для организации поверхностного дренажа в местах с небольшой площадью водосбора, но с высокими динамическими нагрузками на линию водоотвода. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии ЛВ-10.14,5.15,2 формируется на основании общего счета. Дополнительно для этих систем можно приобрести дождеприемник или пескоуловитель, таким образом замыкая единую цепь ливневки.

Мелкосидящий в серии желоб шириной гидравлического, U-образного сечения DN100 производится с высокой кромкой, для пластиковой (полиамидной) решетки, которая имеет высоту по посадке 21 мм. При высоте самого лотка H152 и с характеристикой проходного сечения 93,3 см² пропускная способность канала составляет 8,12 литра в секунду, при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода.

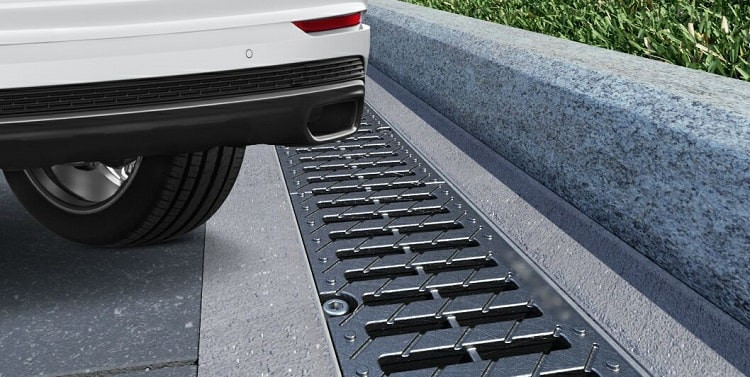

Лоток DN100 с пластиковой решеткой C250 в жизни

Главным отличием представленного комплекта является полиамидная решетка, способная выдерживать колоссальные нагрузки, применительно к данной модификации настила - это класс C250, т.е. уровень классической чугунной решетки. Но стоимость, на выходе в 1,8 раза меньше. В отличии от чугунной решетки, пластиковый типоразмер не покрывается "рыжей бородой", попросту говоря - не ржавеет. И это не может не радовать глаз пользователя. Пройдемся по характеристикам комплектующих…

Материал, применяемый при изготовлении пластиковых лотков, обладает повышенной морозостойкостью, поэтому удается обеспечить продолжительную эксплуатацию изделия в различных климатических условиях. Применяемый для изготовления пластиковых лотков полимер (полипропилен ГОСТ 26996-86) имеет следующие технические характеристики:

Наименование показателя / Нормируемое значение
Плотность, кг/м3 889
Плотность, кг/м3 0,013
Температура плавления, °С 163
Температура хрупкости, °С -54
Модуль упрогости при изгибе 1120
Твердость по Роквеллу, α 46

Полиамидная решетка щелевой структуры обладает прочностью и долговечностью. Выделим некоторые особенности материала:

  • легкий вес при высоких несущих способностях;
  • высокопрочный и готов выдерживать повышенные механические нагрузки;
  • отсутствие горючести;
  • устойчивость к ультрафиолету (не выгорает и не теряет первоначальный цвет);
  • обладает стойкостью к образованию различных грибков на поверхности;
  • не подвержен расслоению кислотами, щелочами и солями, поэтому может использоваться в самых агрессивных условиях и оставаться невредимым;
  • устойчивость к различным температурам (от -50 до +140);
  • легкость монтажа и дальнейшей эксплуатации.

Визуально решетки из полиамида выглядят эстетичнее других подобных конструкций, поэтому чаще всего их применяют для обустройства городских территорий.

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

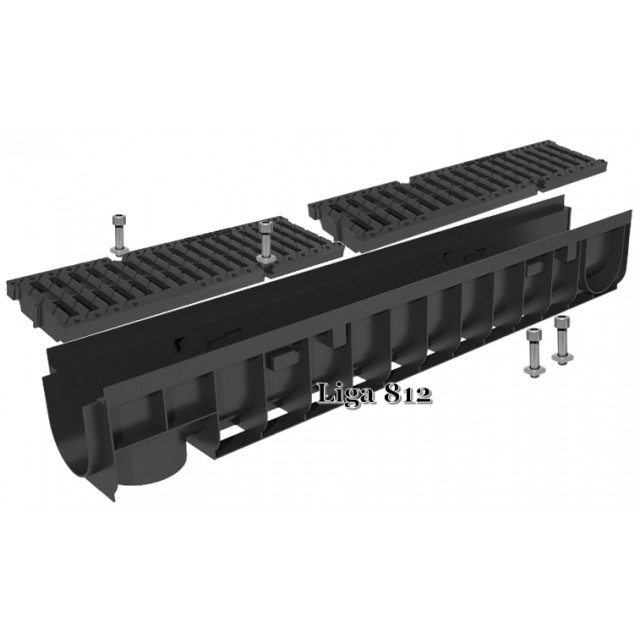

Комплект поставки

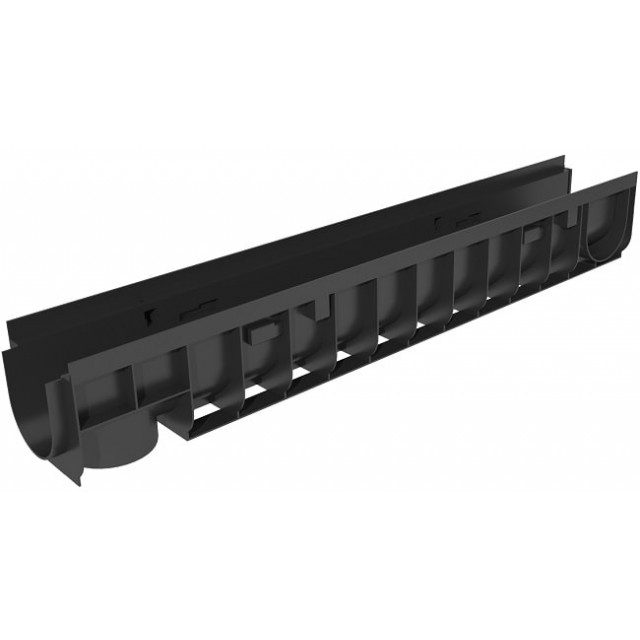

  • Лоток длиной 1 метр из морозоустойчивого и адаптивного пластика с высокой кромкой - 1 шт.

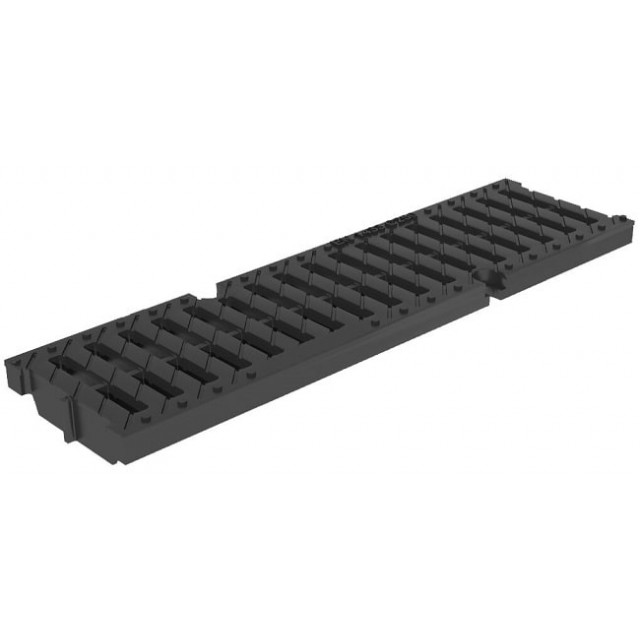

  • Решетки длиной 0,5 метра из ударопрочного пластика (полиамида), имеющие щелевую структуру, под нагрузки класса C250 - 2 шт.
  • Крепежный комплект (Винт 10х35 DIN 912 + Гайка М10 DIN 557 квадрат оц.) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт. (расход: 1 решетка = 2 фиксатора).

Чертежный вид элементов комплекта

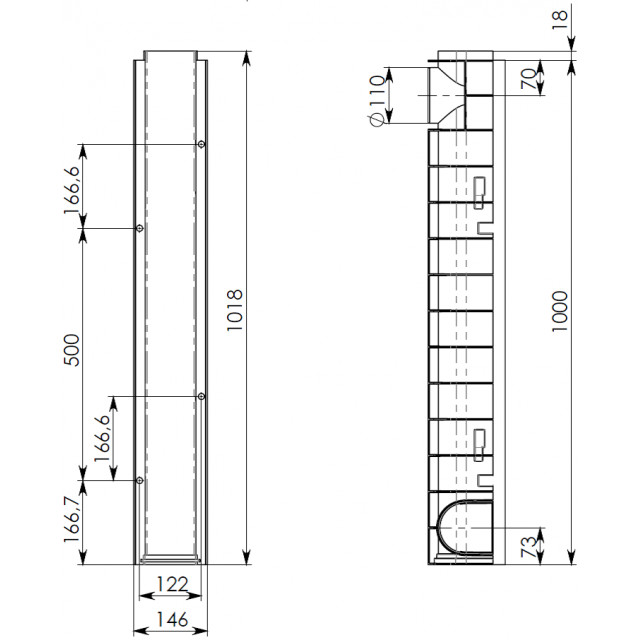

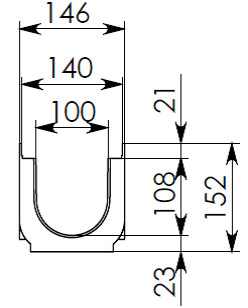

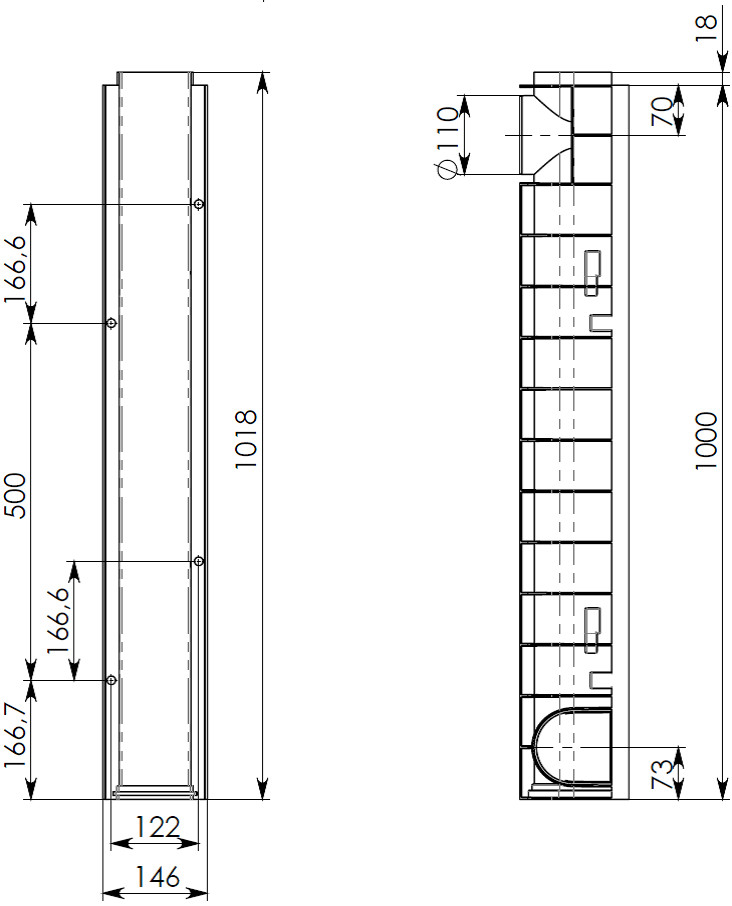

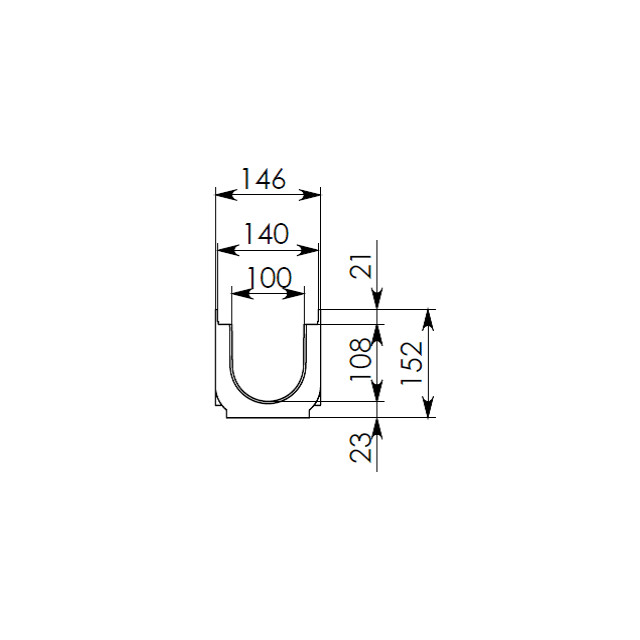

Чертеж лотка с высокой кромкой ЛВ-10.14,5.15,2Чертеж лотка с высокой кромкой DN100 H152

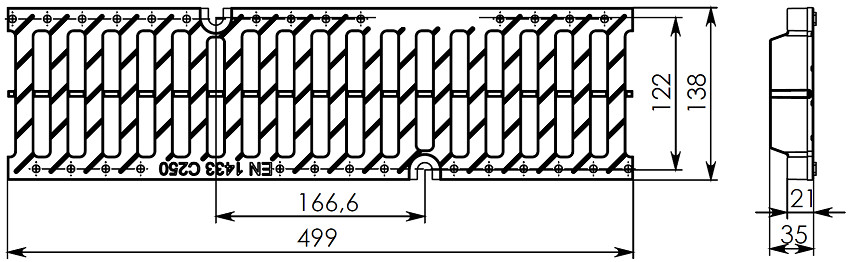

Чертеж решетки РВ -10.13,5.50 - щелевая пластиковая, кл. С250Крепеж решетки к лотку
