Лоток пластиковый DN150 H180 с решеткой ячеистой стальной B125

Лоток водоотводный пластиковый ЛВП DN150 H180 B125

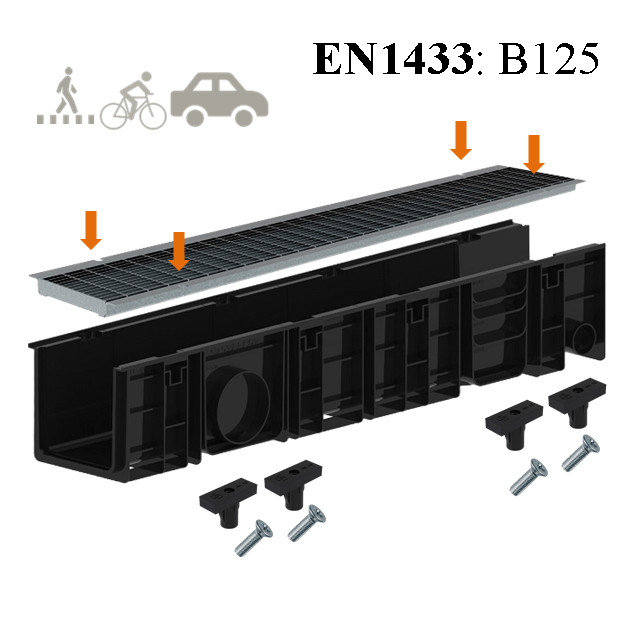

Представленный комплект для ЛВ-15.21.20-ПП - дренажный пластиковый лоток для отвода воды из канавы, который не имеет аналогов среди прочих систем в семействе каналов шириной гидравлического сечения DN150 (150 мм). Главным отличием является принцип крепления водоприемной решетки к лотку. Для данного типоразмерастальная решетка фиксируется к желобу по периметру в четырех местах. Таким образом исключая возможные продольные смещения настила при механических воздействиях на линию водоотвода (например, при наезде на ливневку колесами автотранспорта). Кроме того, ответная часть, для болтового крепления, выполнена из пластика на основе прочных полиамидов, поэтому в отличие от привычной всем гайки, в циклах зима-лето, со временем, элементы "не прикипают" друг к другу.

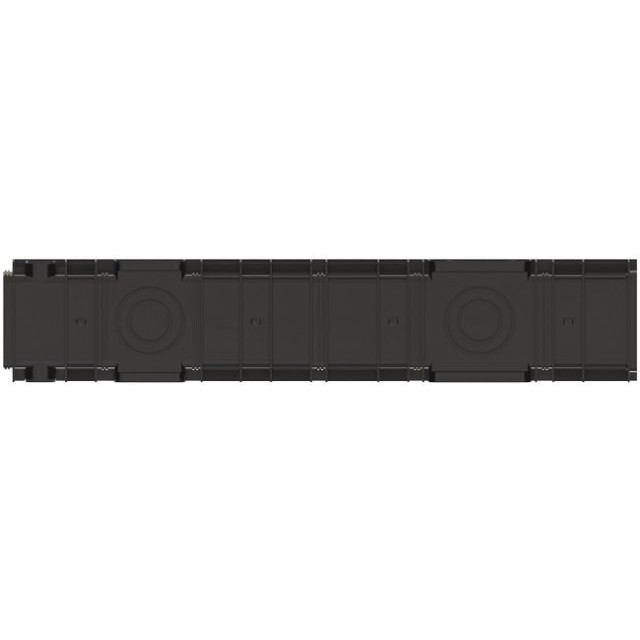

Сечение лотка модели ЛВП DN150 H180 представляет собой П-образную форму. Это значит, что при типовых размерах лотка 1000х146х180 мм канал обеспечивает максимально возможную гидравлику. Пропускная способность отмечена значением - 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала), что очень выразительно для проходного сечения 232,0 см²

Области применения

Класс A15 (150 kN) - B125 (125 kN) до 12,5 тонн/м²

• Пешеходные зоны, тротуары, скверы, парки.
  велосипедные дорожки, благоустройство дворов.
  приусадебные участки, индивидуальная застройка
  Частные гаражи для легковых автомобилей.

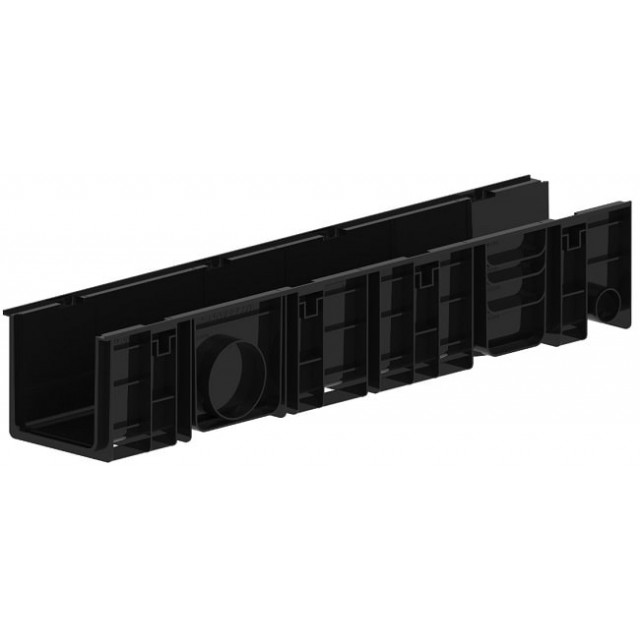

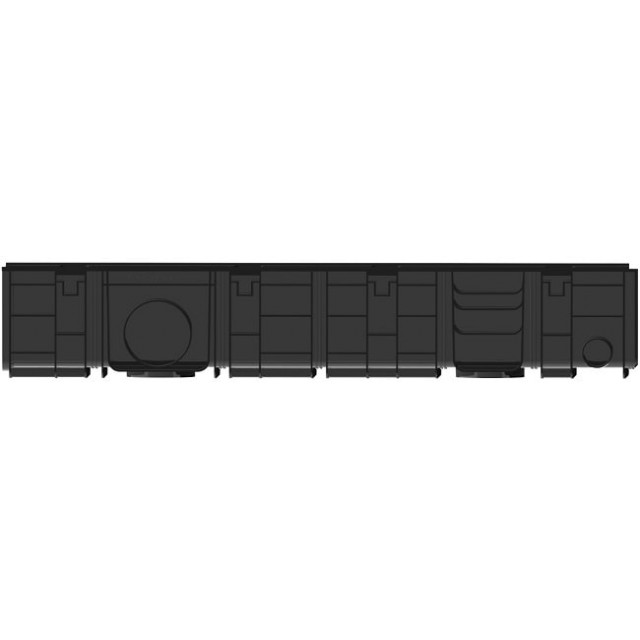

Конструктивно интересная версия лотка ЛВ-15.21.20-ПП дает возможность выполнять резы по отмеченным секциям в нужный размер, а боковые трафареты позволяют делать повороты необходимой геометрии. Канал имеет боковой отвод для труб диаметром 50 мм и вертикальный патрубок для труб канализации от 110-ого диаметра. Для того чтобы усилить борта желоба можно использовать специальные стальные оцинкованные (80 мкм) насадки диной 1000 мм (1 лоток = 2 насадки) - отрабатывают в качестве буфера между лотком и решеткой, оберегают бортики от истирания, делая систему в целом полноценной усиленной, от повышенных механических нагрузок.

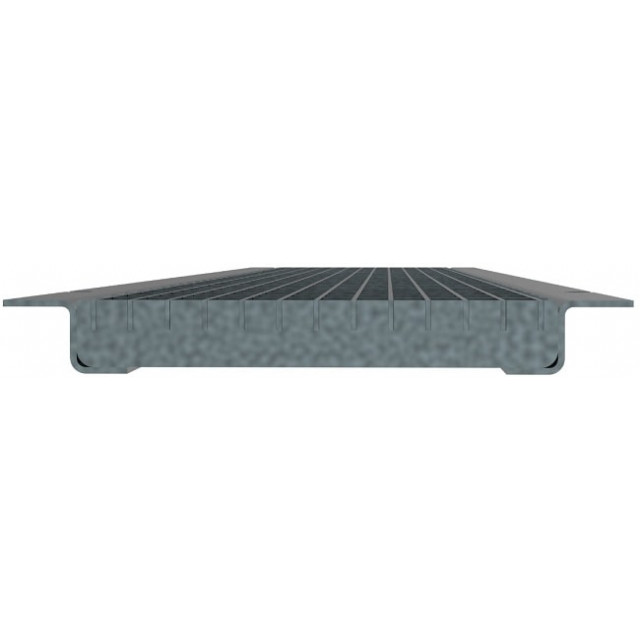

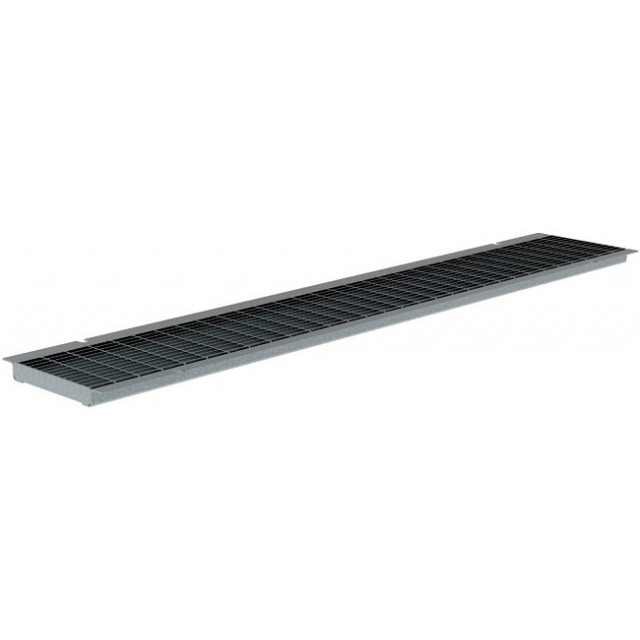

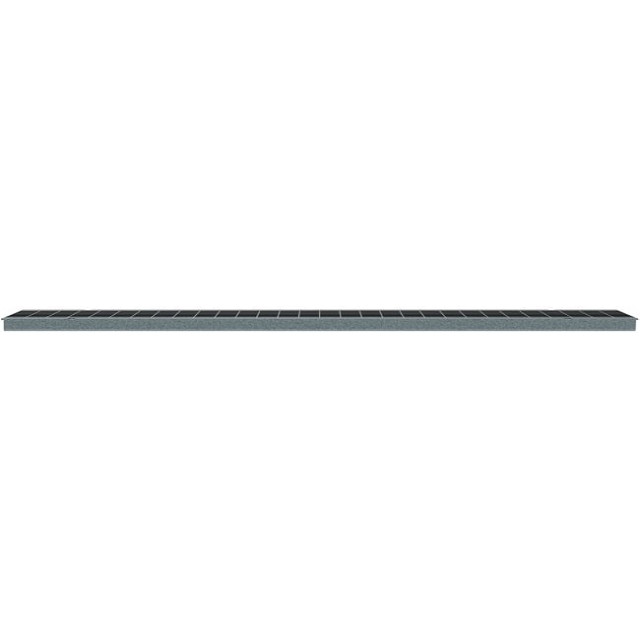

Стальная решетка 12-ти рядной, мелкой ячеистой структуры для комплекта ЛВП DN150 H180 изготавливается весом 4,8 кг. из оцинкованной стали, характеризуется по EN1433 классом нагрузки B125. Такая решетка имеет четыре посадочных места под болтовый крепеж.

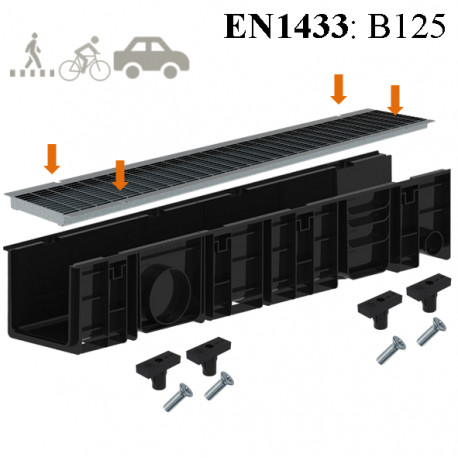

Комплект поставки

• Лоток длиной 1 метр из морозоустойчивого и ударопрочного пластика - 1 шт.
• Решетка длиной 1 метр из оцинкованной стали, имеющая ячеистую структуру, под нагрузки класса B125 - 1 шт.

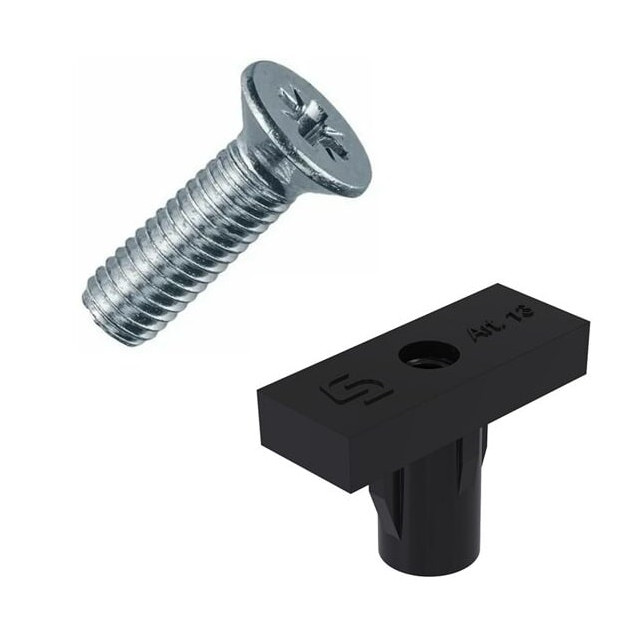

• Крепежный комплект для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт./решетка/лоток.

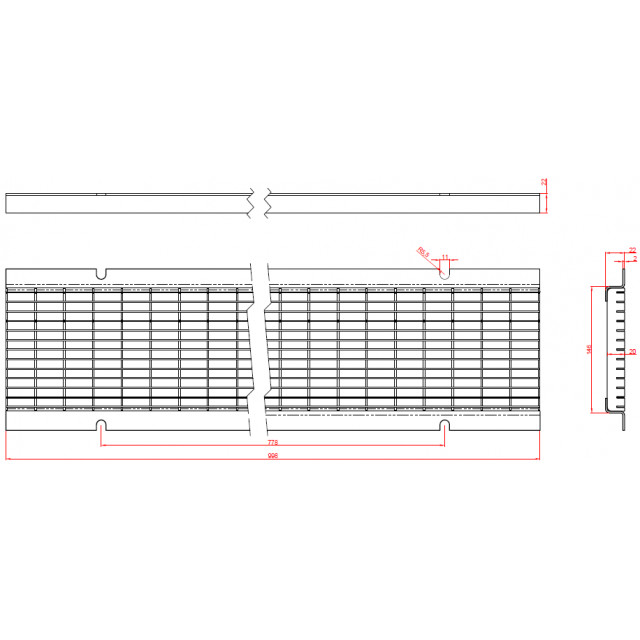

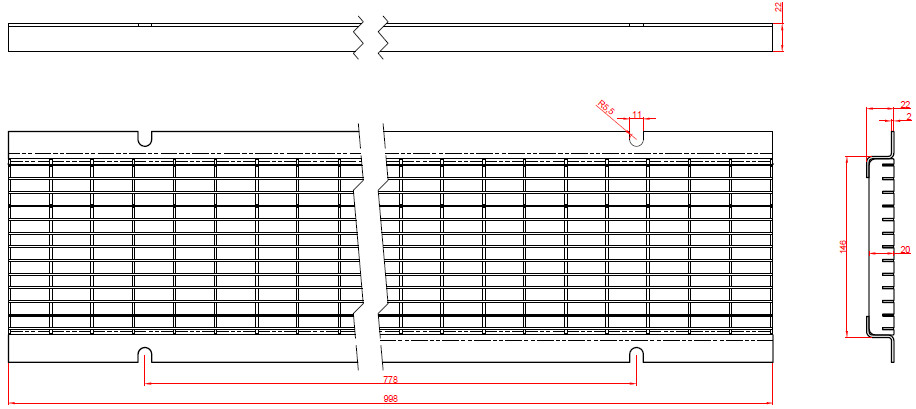

Чертежный вид элементов комплекта

Цена дренажного комплекта, тип - Лоток водоотводный ЛВ-15.21.20-ПП пластиковый с решеткой ячеистой стальной оцинкованной, кл. B125 (комплект 4 крепежа) может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции ливневых систем, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион…
