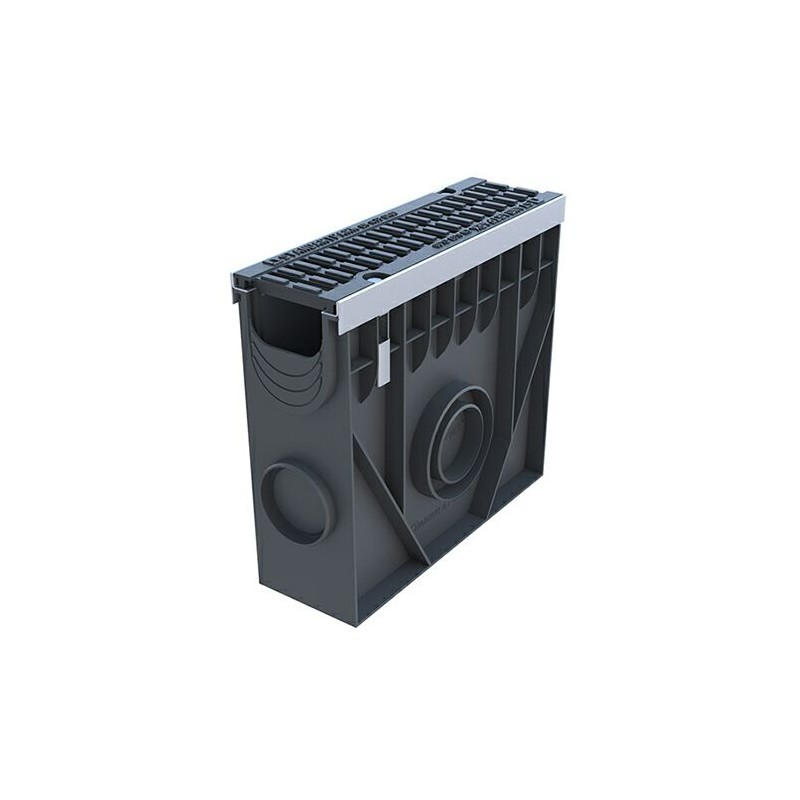

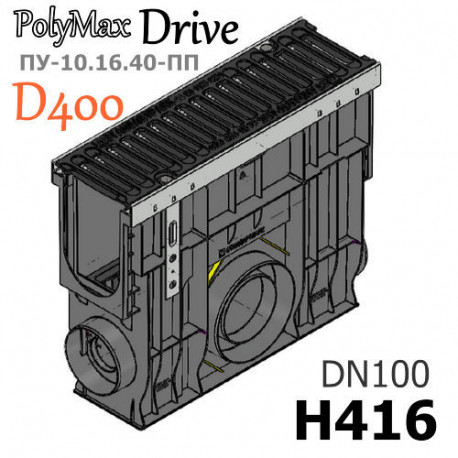

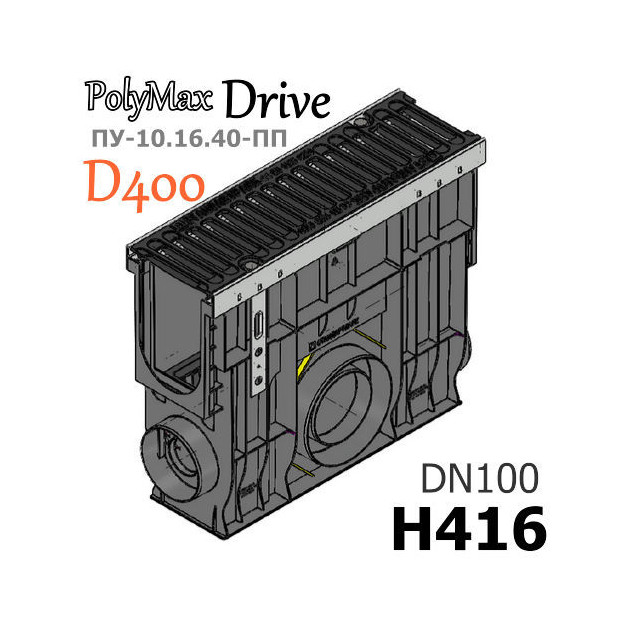

PolyMax Drive ПУ-10.16.40-ПП в сборе, кл. D

Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ щель ВЧ кл.D (к-т)

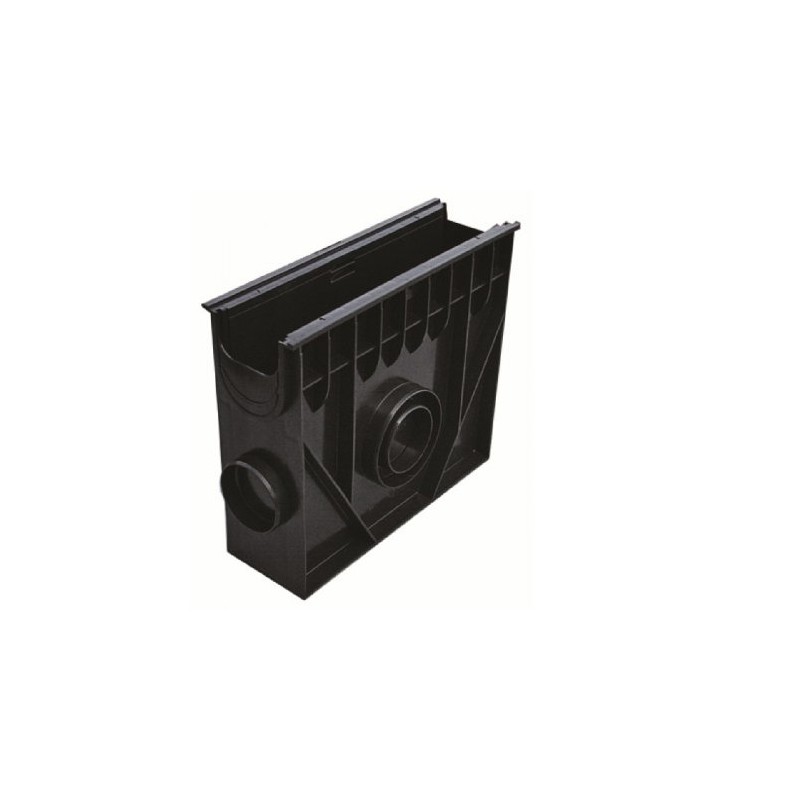

Пластиковый пескоуловитель усиленный серии PolyMax Drive предназначен для комплектации аналогичных систем водоотводных пластиковых лотков с шириной гидравлического сечения DN100 (100 мм). Предотвращает попадание посторонних предметов в колодец или канализацию - защита ливневой канализации от засорения. Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ щель ВЧ кл.D может использоваться в качестве развязки при построении поверхностного водоотвода (соединитель отводящих труб и каналов). В конструкции предусмотрены специальные горизонтальные патрубки для соединения с трубой 110-ого и 160-ого диаметра.

Торцы вход и выход изначально не заглушены, поэтому при одностороннем подключении лотков к системе потребуется торцевая заглушка в завершении. Для корректного подключения лотков потребуется та же заглушка с трафаретами под нужную высоту лотка.

Комплект поставки

• Пластиковый пескоуловитель длиной 0,5 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
• 1-а решетка длиной 0,5 метра из высокопрочного чугуна, имеющую щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
• 2-а крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в песколовке.

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

Чертежный вид пескоуловителя

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:
