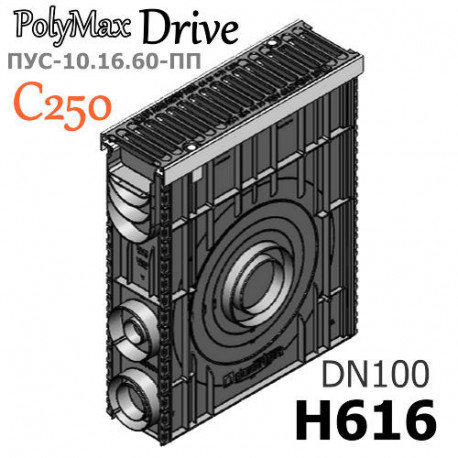

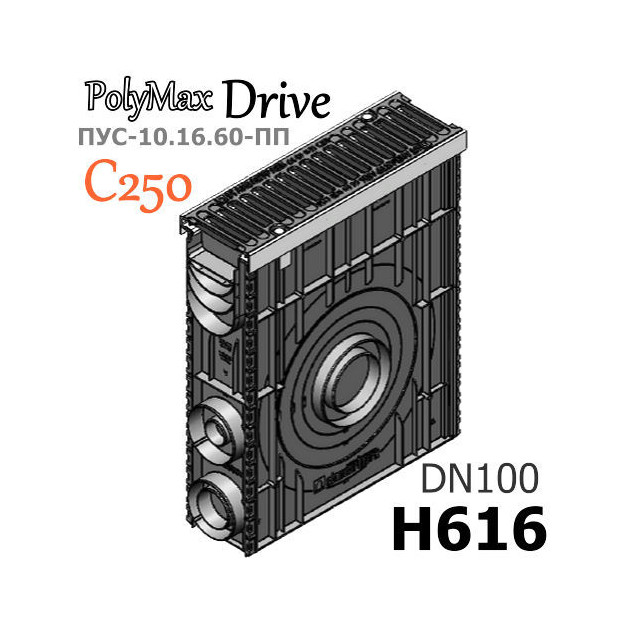

PolyMax Drive ПУC-10.16.60-ПП в сборе, кл. C

Пескоуловитель сборный PolyMax Drive ПУC-10.16.60-ПП с РВ щель ВЧ кл.C (к-т)

Сборный, высокий пластиковый пескоуловитель серии PolyMax Drive для лотков сечением 100 мм., укомплектованный чугунной решеткой класса нагрузки - C250. Устанавливается в местах, где требуется большая глубина заложения системы водоотвода. Пескоуловитель сборный PolyMax Drive ПУC-10.16.60-ПП с РВ щель ВЧ кл.C размещается в точке сброса и предотвращает попадание посторонних предметов в колодец или канализацию - защита ливневой канализации от засорения. Торцы вход и выход изначально заглушены, а для корректного подключения лотков потребуется переходник с лотка на песколовку по размеру самого лотка.

Пескоуловитель может использоваться в качестве развязки при построении поверхностного водоотвода (соединитель отводящих труб и каналов). В конструкции предусмотрены специальные горизонтальные патрубки для соединения с трубой 110, 160 и 200-ого диаметра.

Комплект поставки

• Пластиковый пескоуловитель длиной 0,5 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
• 1-а решетка длиной 0,5 метра из высокопрочного чугуна, имеющую щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
• 2-а крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в песколовке.

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

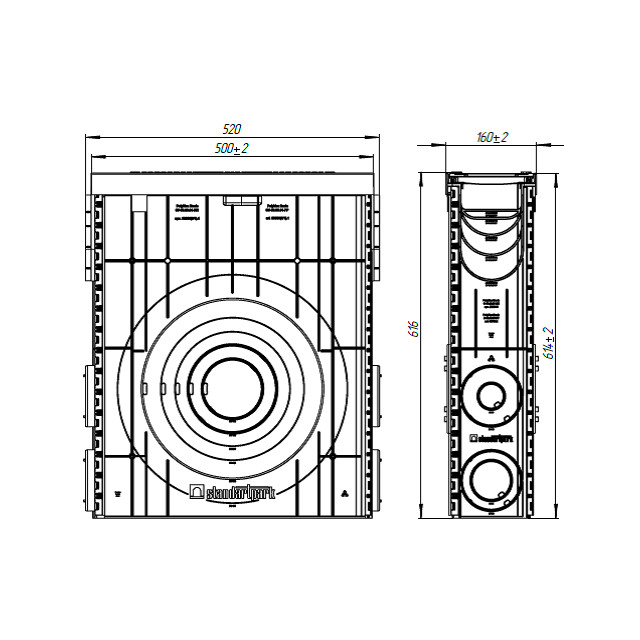

Чертежный вид пескоуловителя

Схемы построения

Сброс воды через пескоуловитель. Подключается 110, 160, 200-ая трубы:

Двухстороннее соединение с песколовкой:
