PolyMax Drive ПУ-10.16.40-ПП пескоуловитель решеткой шина кл.E
> Водоотвод>Пескоуловители>Пластиковые пескоуловители>PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E

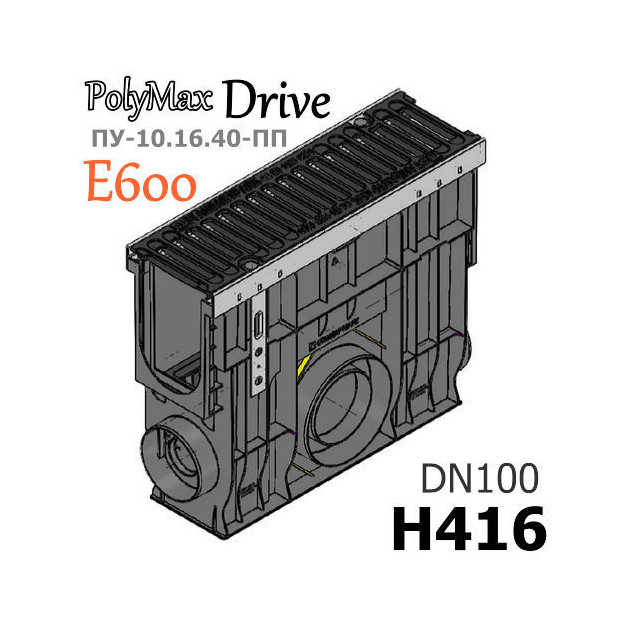

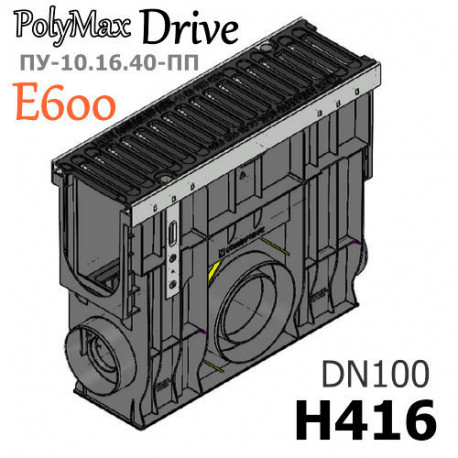

Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E (к-т) Увеличить

PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E

Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП пластиковый усиленный с решеткой чугунной "шина" ВЧ, кл.Е (комплект)

  • Размеры (ДхШхВ), мм: 500х160х416
  • Сечение: DN100
  • Артикул: 0808055-М
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: Е600 (до 60 тонн)
  • Вес в сборе: 9,0 кг.

Цена указана за комплект поставки.

Подробнее

336 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 820,00 руб

Характеристики

Название в проекты Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E (к-т)
Материал Высокопрочный пластик, высокопрочный чугун ВЧ50
Класс нагрузки А15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм 500х160х416
Гидравлическое сечение DN100
Вес, кг 9,0
Артикул 0808055-М
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности В комплекте: 1 пескоуловитель пластиковый, 1 решетка из чугуна ВЧ 50, усиленные планки, 2 винта.
Примечание Имеет патрубки для соединения с трубой диаметром 110 и 160 мм.
Кол-во на паллете 10 шт.

Подробнее

Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E (к-т)

Усиленный пластиковый пескоуловитель серии PolyMax Drive предназначенный для комплектации аналогичных систем водоотводных пластиковых лотков с шириной гидравлического сечения DN100 (100 мм). Предотвращает попадание посторонних предметов в колодец или канализацию - защита ливневой канализации от засорения. Пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с РВ шина ВЧ кл.E может использоваться в качестве развязки при построении поверхностного водоотвода (соединитель отводящих труб и каналов). В конструкции предусмотрены специальные горизонтальные патрубки для соединения с трубой 110-ого и 160-ого диаметра.

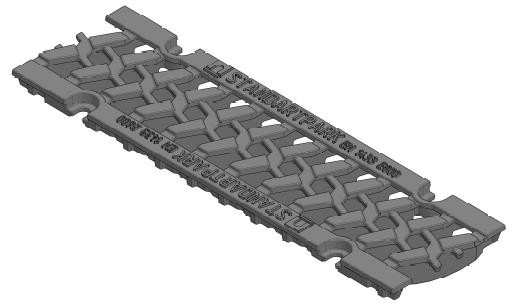

Вид чугунной решетки для сиcтемы класса Е600:
Вид чугунной решетки шина DN100

Торцы вход и выход изначально не заглушены, поэтому при одностороннем подключении лотков к системе потребуется торцевая заглушка в завершении. Для корректного подключения лотков потребуется та же заглушка с трафаретами под нужную высоту лотка.

Вы можете купить пластиковый пескоуловитель PolyMax Drive ПУ-10.16.40-ПП с чугунной щелевой решеткой тип "шина" класса E600 для организации долговечной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Комплект поставки

  • Пластиковый пескоуловитель длиной 0,5 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • 1-а решетка длиной 0,5 метра из высокопрочного чугуна, имеющую щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 2-а крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в песколовке.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид пескоуловителя

Пескоуловитель пластиковый усиленный PolyMax Drive DN100,кл. E

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Двойное соединение лотков с PolyMax Drive ПУ-10.16.40-ПП
